Beschreibung

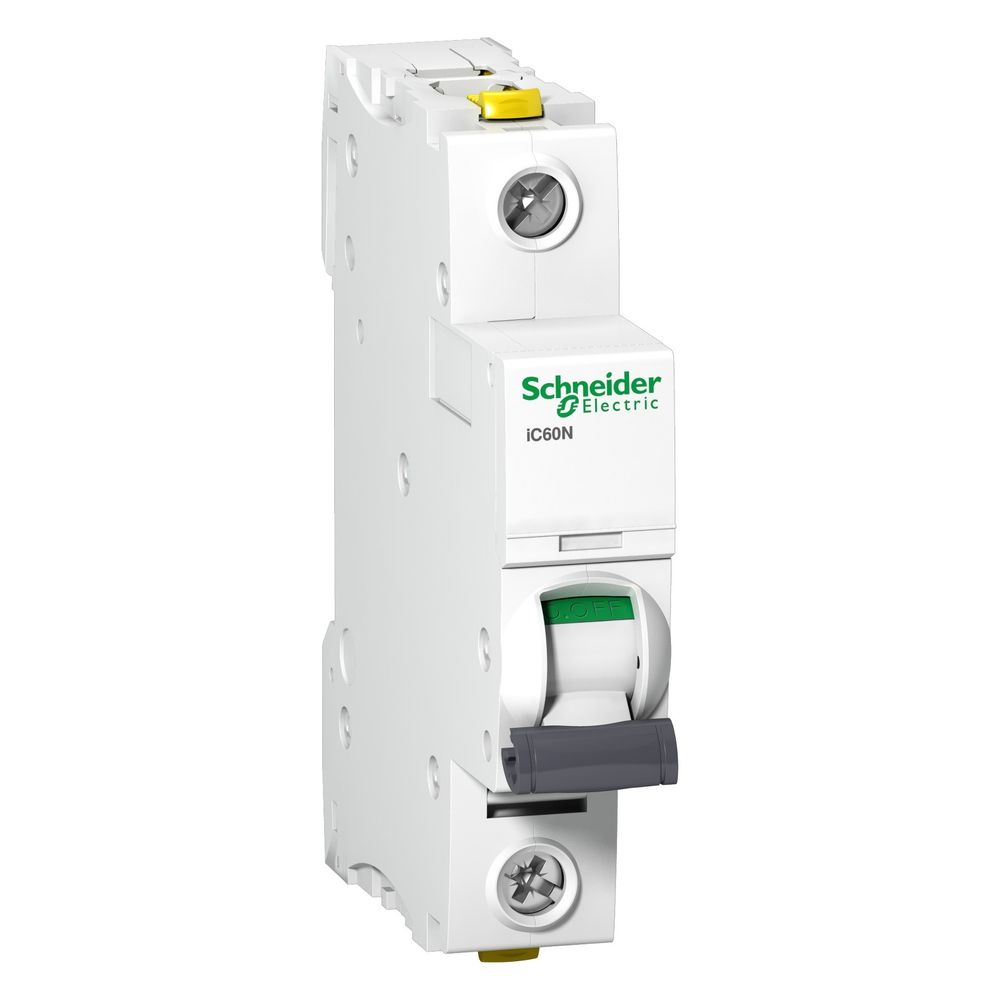

Schneider Electric Leitungsschutzschalter Acti9 iC60N 1P B 13A, 230V, 1TE
Der 1-polige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric bietet Schutz vor Kurzschluss- und Überlastströmen in elektrischen Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 13 A ist das Gerät für den Einsatz in AC- und DC-Netzen konzipiert. Dank der VisiTrip- und VisiSafe-Technologien ermöglicht der Schalter eine schnelle Fehlerdiagnose sowie eine sichere Anzeige der Schaltstellung.
Effiziente Installation und Handhabung
Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Schiene über ein frontseitig bedienbares Befestigungselement, was den Austausch einzelner Geräte innerhalb eines querverschienten Verbunds vereinfacht. Die Doppel-Anschlussklemmen erlauben den gleichzeitigen Anschluss von Kabeln und Stiftkammschienen an der Ober- oder Unterseite. Für erweiterte Anforderungen ist das System modular um Hilfsmodule zur Fernüberwachung oder FI-Blöcke ergänzbar.
Sicherheit und Langlebigkeit
Das Gerät zeichnet sich durch eine mechanische Lebensdauer von 20.000 Zyklen und eine elektrische Lebensdauer von 10.000 Zyklen aus. Die VisiSafe-Funktion signalisiert bei grüner Anzeige die Spannungsfreiheit auf der Abgangsseite. Mit einer Energiebegrenzungsklasse 3 und einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bzw. 10 kA nach IEC 60947-2 erfüllt der Schalter hohe Sicherheitsstandards.
Der Leitungsschutzschalter kombiniert kompakte Abmessungen mit hoher Funktionalität. Mit einer Breite von 18 mm (1 Teilungseinheit) lässt er sich platzsparend in Verteilungen integrieren. Die thermomagnetische Auslösetechnologie sorgt für präzises Schaltverhalten bei Überlast oder Kurzschluss. Durch die Eignung für Umgebungstemperaturen von -35 bis 70 °C und die Schutzart IP20 ist das Gerät für anspruchsvolle Installationsumgebungen ausgelegt.
Technische Daten
- Bemessungsstrom: 13 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsspannung: 230 V
- Bemessungsschaltvermögen (Icn): 6 kA
- Bemessungsschaltvermögen (Icu): 10 kA
- Breite: 18 mm
- Einbautiefe: 44,5 mm
- Anschlussquerschnitt (eindrähtig): 1 - 25 mm²
- Anschlussquerschnitt (mehrdrähtig): 1 - 16 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | 13 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9F03113 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606480439681 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,117 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | DC AC |
| Polzahl (gesamt) | 1 |
| Produktgewicht | 0,125 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
