Beschreibung

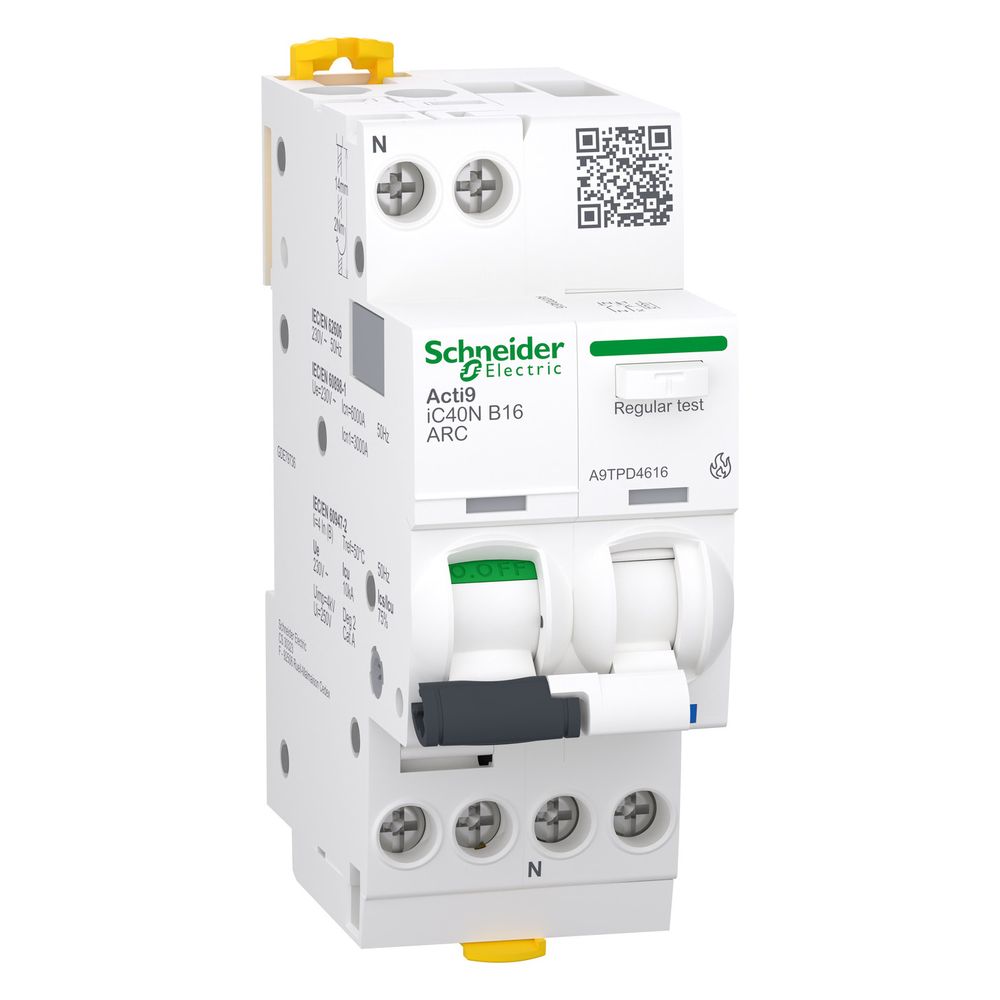

Schneider Electric Fehlerlichtbogen-Schutzeinrichtung Acti9 iC40N 1P+N 16A B, 36x91x73mm, Weiß, A9TPD4616
Die Fehlerlichtbogen-Schutzeinrichtung Acti9 iC40N ARC vereint einen Brandschutzschalter (AFDD) mit einem Leitungsschutzschalter in einer kompakten 2-TE-Bauform. Das Gerät schützt Stromkreise gegen Kurzschluss, Überlast und gefährliche Fehlerlichtbögen. Dank der integrierten Diagnose-LED und der VisiTrip-Kontaktstellungsanzeige lassen sich Fehlerursachen und betroffene Stromkreise effizient identifizieren.
Funktionsweise und Sicherheit
Der kombinierte Schutzschalter ist für den Einsatz in 230 V AC Wechselstromnetzen konzipiert und verfügt über eine Auslösecharakteristik vom Typ B. Die thermomagnetische Auslöser-Technologie sorgt in Verbindung mit der Energiebegrenzungsklasse 3 für eine hohe Anlagensicherheit. Der mitschaltende Neutralleiter sowie die Möglichkeit zur Verriegelung mittels Vorhängeschloss erhöhen die Sicherheit bei Wartungsarbeiten. Das Gerät ist für die Montage auf DIN-Schienen ausgelegt und bietet durch die beidseitige Kabeleinführung eine flexible Installation.
Langlebigkeit und Anwendung
Mit einer mechanischen Lebensdauer von 20.000 Schaltspielen ist das System auf eine hohe Betriebsdauer ausgelegt. Die Tropentauglichkeit und die Schutzart IP20 ermöglichen den Einsatz unter anspruchsvollen Umgebungsbedingungen. Die Tunnelklemmen erlauben den Anschluss von flexiblen Leitern bis 10 mm² sowie festen Leitern bis 16 mm².
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Polzahl: 1P + N
- Bemessungsabschaltvermögen (EN 60898): 6 kA
- Bemessungsabschaltvermögen (IEC 60947-2): 10 kA
- Bemessungsspannung: 230 V AC
- Breite: 36 mm
- Einbautiefe: 44 mm
- Umgebungstemperatur (Betrieb): -25 bis 40 °C
Die Kombination aus AFDD und Leitungsschutzschalter bietet einen umfassenden Schutz vor elektrisch induzierten Bränden und Überlastungen. Mit einem Bemessungsstrom von 16 A und einem Abschaltvermögen von bis zu 10 kA eignet sich das Gerät ideal für moderne Elektroinstallationen, bei denen Platzersparnis und schnelle Fehlerdiagnose entscheidend sind.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 16 |
| [M] Anzugsdrehmoment | 2 |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 250 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9TPD4616 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baugröße nach DIN 43880 | 2 |
| Baureihe | Acti9 |
| Begrenzungsklasse | 3 |
| Bemessungsabschaltvermögen nach EN 60898 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P + N |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 2.000 |
| Breite | 36 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606481906229 |
| Eignung für Isolation | Ja |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 20000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteposition im System | Abgang |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kabeleinführung | Oben und unten |
| Konformitätskennzeichen | OVE |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Magnetische Auslösegrenze | 3 - 5 x In |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 2 |
| Produktgewicht | 210 |
| Produktspezifische Anwendung | Arc fault detection |
| Schutzart (IP) | IP20 |
| Schwellenwert-Auslösespannung | 275 V für + / - 5 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 2 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 33842582 |
