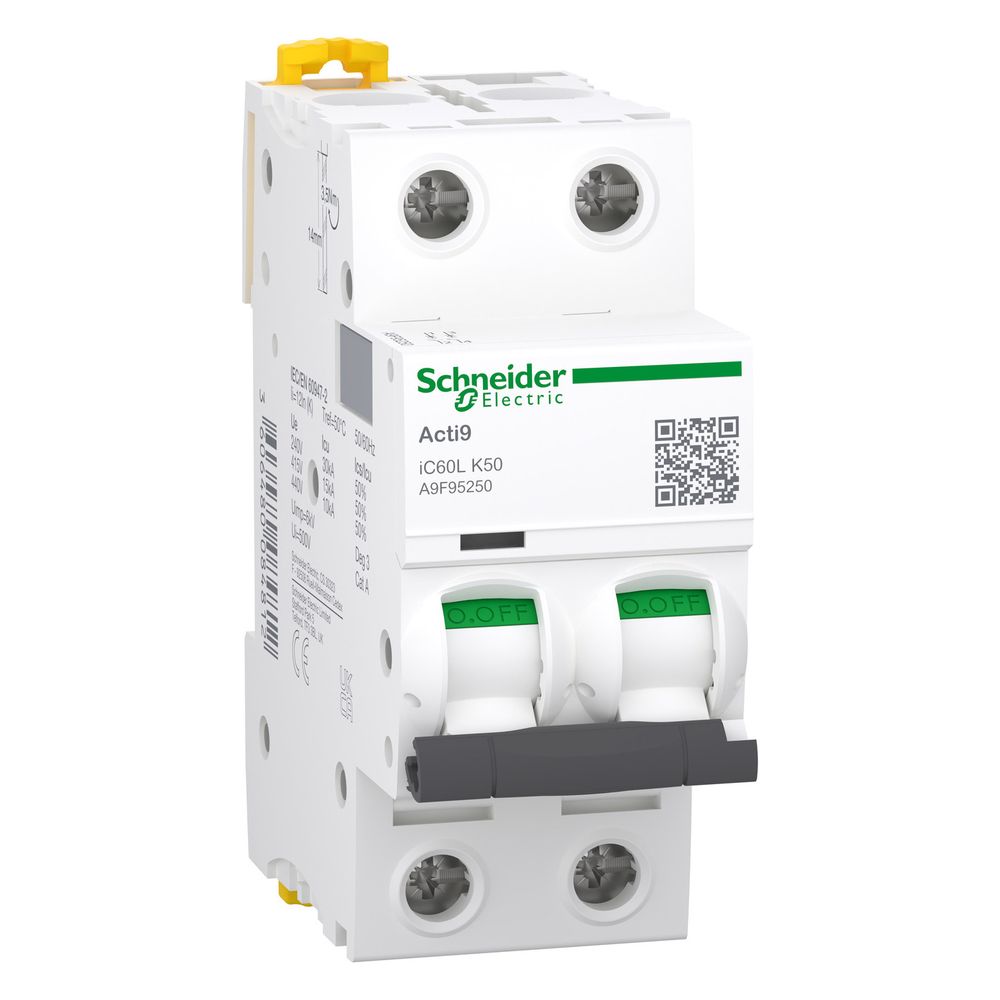

Schneider Electric Leitungsschutzschalter Acti9 iC60L 2P 50A K, 15kA, Weiß

Der zweipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einer K-Auslösecharakteristik und einem Bemessungsstrom von 50 A ist das Gerät für Anwendungen konzipiert, die eine präzise thermomagnetische Auslösung erfordern.

Sicherheit und Statusüberwachung

Das Gerät verfügt über eine mechanische frontseitige Fehlermeldeanzeige, die Auslösungen durch Überlast oder Kurzschluss direkt signalisiert. Eine integrierte Kontaktanzeige bietet zusätzliche Sicherheit, indem sie bei grüner Anzeige die Spannungsfreiheit auf der Abgangsseite bestätigt. Dies erleichtert die Wartung und erhöht die Betriebssicherheit in elektrischen Anlagen.

Montage und Anschluss

Die Installation erfolgt werkzeuglos auf einer 35 mm DIN-Schiene über ein frontseitig erreichbares Befestigungselement. Die Anschlussklemmen sind für den flexiblen Einsatz von Kabeln oder Stiftkammschienen an der Geräteober- und unterseite ausgelegt. Dank der Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt, was die elektrische Lebensdauer von 10.000 Zyklen unterstützt.

Dieser Leitungsschutzschalter kombiniert hohe Schaltvermögen mit einer robusten Bauweise für den Einsatz in AC- und DC-Netzwerken. Mit einer Bemessungsspannung von 400 V und einer Energiebegrenzungsklasse 3 erfüllt das Gerät die Anforderungen der Normenreihe EN/IEC 60947-2. Die kompakte Bauform mit einer Breite von 36 mm ermöglicht eine effiziente Platznutzung in der Verteilung, während die Umgebungstemperaturbeständigkeit von -35 bis 70 °C einen flexiblen Einsatz in unterschiedlichen Umgebungen erlaubt.

Technische Daten

• Bemessungsstrom: 50 A
• Polzahl: 2
• Auslösecharakteristik: K
• Bemessungsspannung: 400 V
• Bemessungsschaltvermögen (Icu bei 400 V): 15 kA
• Breite: 36 mm
• Montage: 35 mm DIN-Schiene
• Schutzart: IP20
• Elektrische Lebensdauer: 10000 Zyklen
• Umgebungstemperatur: -35 bis 70 °C
