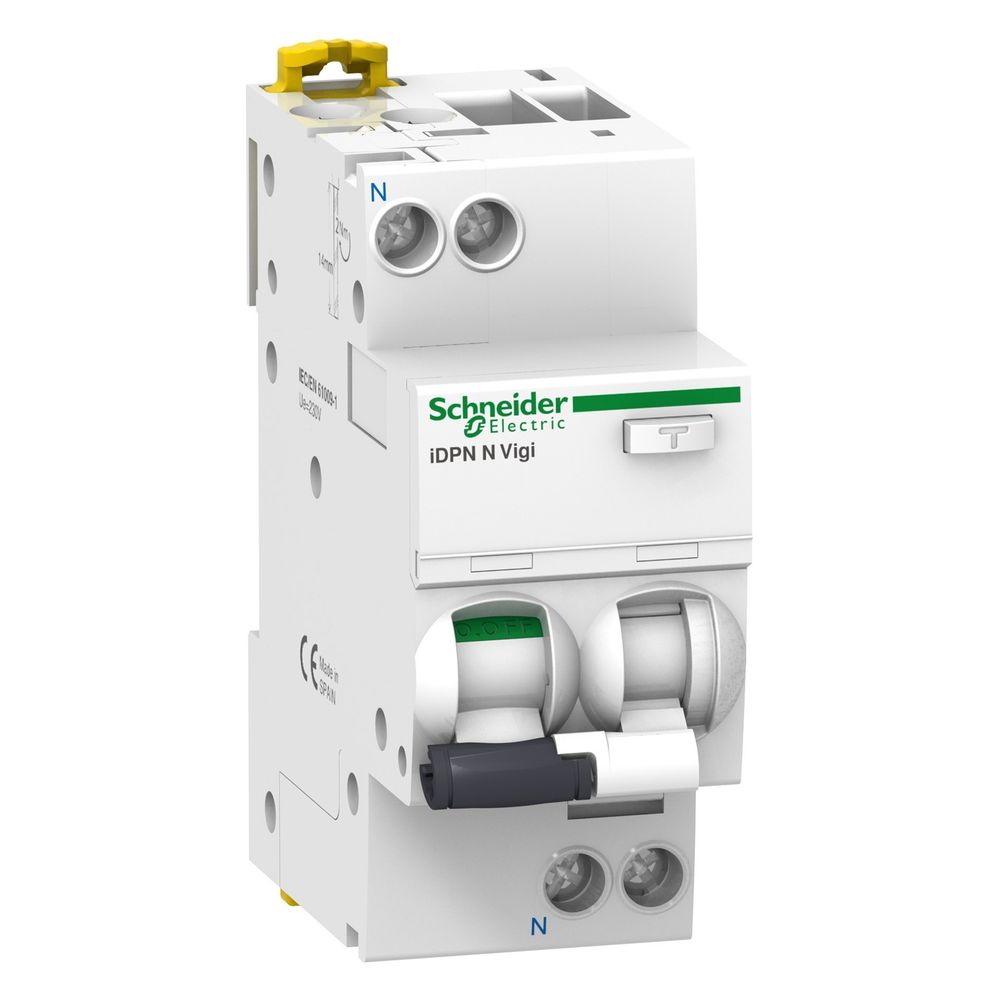

Schneider Electric FI/LS-Schalter Acti9 iDPN N Vigi, 13A, 30mA, 6kA, 230V, A9D33613
Der FI/LS-Schalter aus der Baureihe Acti9 kombiniert Fehlerstrom- und Überstromschutz in einem kompakten Gerät. Mit einer Bemessungsspannung von 230 V AC und einem Bemessungsstrom von 13 A eignet sich das 1P+N-Modul für die Absicherung von Endstromkreisen in Verteilungen. Die thermomagnetische Auslösetechnik mit C-Charakteristik sorgt für eine präzise Abschaltung bei Überlast oder Kurzschluss.
Schutz und Betriebssicherheit
Das Gerät bietet einen integrierten Erdschlussschutz vom Typ A SI, der für eine hohe Betriebskontinuität ausgelegt ist. Durch die superimmunisierte Ausführung werden Fehlauslösungen bei transienten Ableitströmen reduziert. Eine mechanische Kontaktstellungsanzeige sowie eine separate Anzeige bei Fehlerauslösung ermöglichen eine schnelle Diagnose. Die Montage erfolgt auf einer DIN-Schiene, wobei die Kompatibilität mit Kammschienen eine flexible Installation in der Unterverteilung unterstützt.
Technische Daten
- Bemessungsstrom: 13 A
- Auslösecharakteristik: C
- Fehlerstrom-Typ: A SI
- Erdschlussempfindlichkeit: 30 mA
- Bemessungsabschaltvermögen: 6 kA
- Polzahl: 1P + N
- Breite: 36 mm
- Montageart: DIN-Schiene
- Schutzart: IP20
- Elektrische Lebensdauer: 20000 Zyklen
Die robuste Konstruktion mit einer mechanischen und elektrischen Lebensdauer von jeweils 20000 Zyklen unterstützt eine langfristige Zuverlässigkeit im Anlagenbetrieb. Dank der Energiebegrenzungsklasse 3 und der Stoßstromfestigkeit von 3 kA bietet das System einen hohen Schutzstandard für elektrische Installationen. Die Kombination aus kompakter Bauweise und einfacher Montage macht diesen FI/LS-Schalter zu einer effizienten Lösung für anspruchsvolle Verteilungsaufgaben.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 13 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 - 240 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 400 V AC 50 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-A9D33613 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Beschreibung der Pole | 1P + N |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Breite | 36 |
| EAN-13 | 3606480472145 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 20000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Farbe | Weiß |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Geräteposition im System | Abgang |
| Gewicht | 0,1 kg |
| Grenzwert für magnetische Auslösung | 5 - 10 x In |
| Höhe | 85 |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben oder unten: ja |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61009-2-1 |
| Polzahl | 2 |
| Produktgewicht | 125 |
| Produktzertifizierungen | VDE |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 3 |
| Strom | 13 |
| TE | 2 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | 33842582 |
