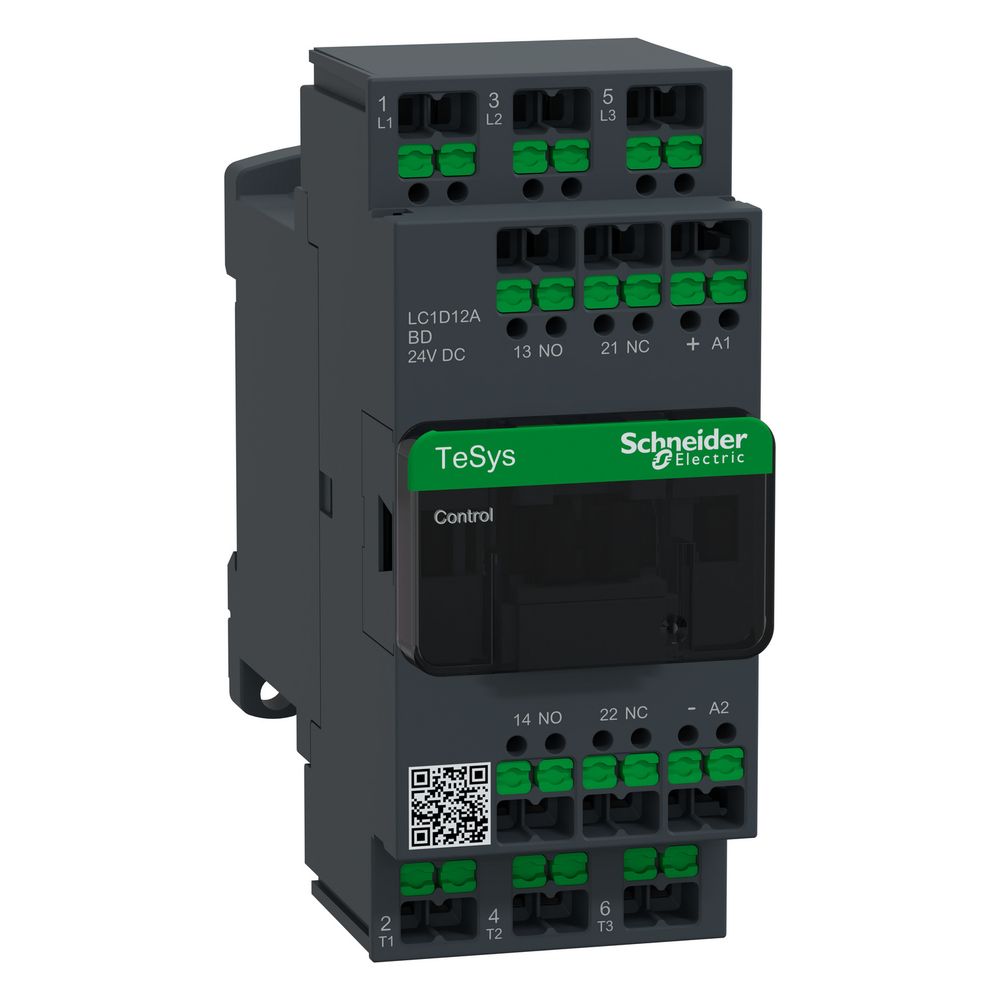

Schneider Electric Leistungsschütz TeSys Deca LC1D12ABD, 5,5kW, 12A, 24V DC, 1S+1Ö
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 12 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC-Spule, wobei das Schütz durch seine kompakte Bauweise und die integrierten Hilfskontakte (1 Schließer, 1 Öffner) überzeugt.
Anschlusstechnik und Montage
Das Schütz ist mit einer Snap-in-Anschlusstechnik ausgestattet, die eine werkzeuglose und flexible Kabelverdrahtung ermöglicht. Diese Verbindungstechnik sorgt für eine dauerhaft stabile Kontaktierung im Strom- und Steuerkreis. Die Montage erfolgt wahlweise auf einer Platte oder Schiene, was eine flexible Integration in Schaltschrankkonzepte erlaubt. Mit einer mechanischen Lebensdauer von 30 Millionen Zyklen ist das Gerät auf eine hohe Langlebigkeit unter anspruchsvollen Betriebsbedingungen ausgelegt.
Sicherheit und Umgebungsbedingungen
Das Gerät erfüllt hohe Sicherheitsstandards und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 geeignet. Die Schutzart IP20 an der Vorderseite sowie eine hohe Feuerbeständigkeit unterstreichen die Zuverlässigkeit. Zudem ist das Schütz für einen Temperaturbereich von -40 bis 60 °C ausgelegt, wobei bei höheren Temperaturen eine Leistungsreduzierung möglich ist. Die integrierten Spiegel- und mechanisch verbundenen Kontakte unterstützen eine sichere Überwachung der Schaltzustände.
Das Leistungsschütz bietet durch seine hohe Schaltleistung und die kompakte Bauweise von 45 mm Breite eine effiziente Lösung für Motorsteuerungen. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einer mechanischen Lebensdauer von 30 Millionen Zyklen stellt es eine langlebige Komponente für industrielle Automatisierungssysteme dar. Die einfache Snap-in-Montage und die zuverlässige 24 V DC-Ansteuerung erleichtern die Installation und Inbetriebnahme in vielfältigen Applikationen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 86 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D12ABD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487538950 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,58 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 562 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
