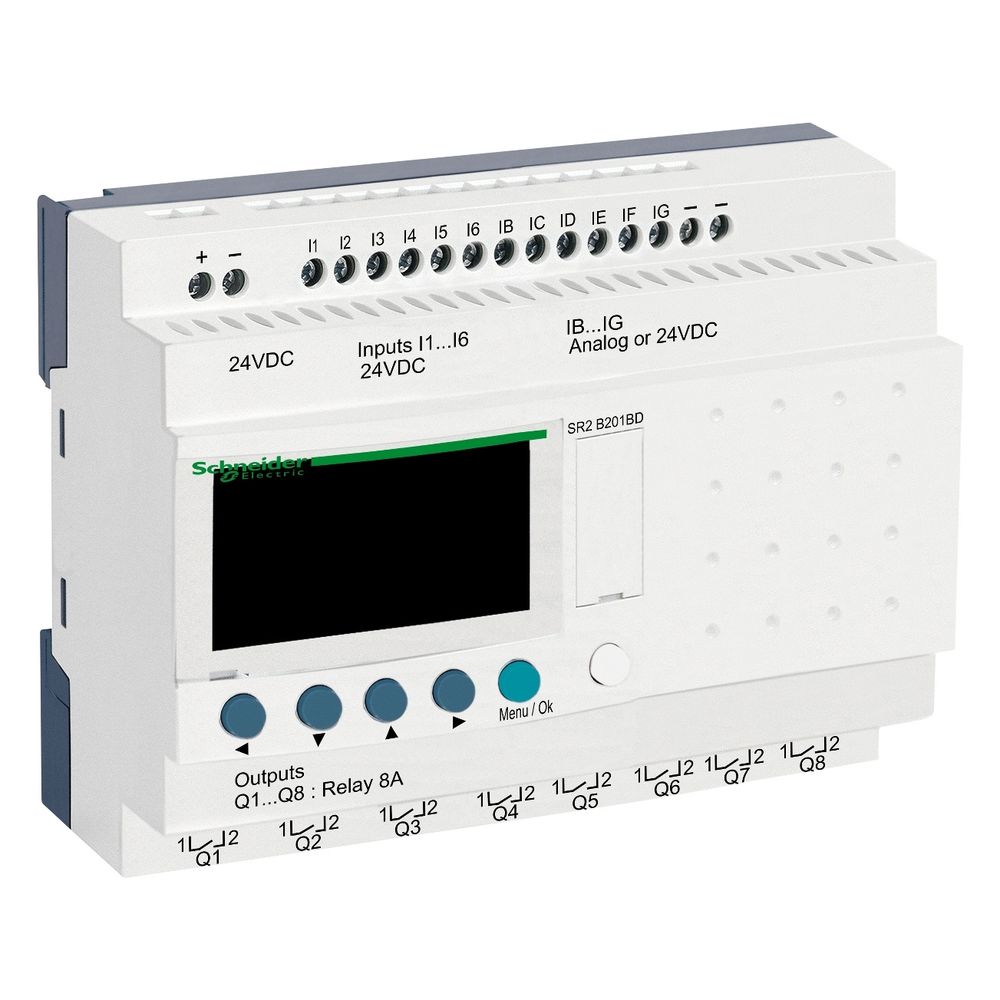

Schneider Electric Kompaktes Smart-Relais Zelio Logic SR2B201BD, 24V DC, 20 E/A

Das kompakte Smart-Relais aus der Baureihe Zelio Logic dient der effizienten Automatisierung einfacher Steuerungsaufgaben. Mit 20 integrierten Ein- und Ausgängen sowie einer Versorgungsspannung von 24 V DC bietet das Grundgerät eine flexible Lösung für industrielle Anwendungen. Die Programmierung erfolgt direkt über das integrierte Display oder mittels der Software Zelio Soft.

Funktionsweise und Steuerung

Das Modul verfügt über 12 digitale Eingänge, von denen 6 zusätzlich als analoge Eingänge (0 bis 10 V) konfigurierbar sind. Die 8 digitalen Ausgänge sind als Relais ausgeführt, die einen thermischen Strom von 8 A ermöglichen. Dank der integrierten Zeitschaltuhr lassen sich zeitabhängige Prozesse präzise steuern. Die Programmierung ist in Kontaktplan (KOP), Funktionsbausteinsprache oder GRAFCET möglich, wobei der interne EEPROM-Flash-Speicher eine Datensicherung von bis zu 10 Jahren bei 25 °C sicherstellt.

Montage und Betrieb

Das Gerät ist für die Montage auf einer 35 mm Hutschiene oder zur Wandmontage konzipiert. Die Schutzart beträgt IP20 für den Klemmenblock und IP40 für die Frontplatte. Der Betrieb ist in einem Temperaturbereich von -20 bis 55 °C möglich. Die elektrische Lebensdauer der Relaisausgänge umfasst 500.000 Zyklen bei den spezifizierten Lasten, während die mechanische Lebensdauer bei 10.000.000 Zyklen liegt.

Dieses Smart-Relais stellt eine zuverlässige Alternative zu klassischen Schützsteuerungen dar. Durch die Kombination aus 24 V DC Spannungsversorgung, 8 Relaisausgängen und der flexiblen Konfiguration der 6 Analogeingänge eignet sich das Modul ideal für kompakte Automatisierungslösungen. Die einfache Handhabung und die robuste Bauweise ermöglichen einen vielseitigen Einsatz in verschiedenen industriellen Umgebungen.

Technische Daten

• Versorgungsspannung: 24 V DC
• Digitale Eingänge: 12
• Analoge Eingänge: 6
• Digitale Ausgänge: 8 Relais
• Thermischer Ausgangsstrom: 8 A
• Leistungsaufnahme: 1,1 W
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Abmessungen (B x H x T): 124,6 x 90 x 59,5 mm
• Gewicht: 0,38 kg
