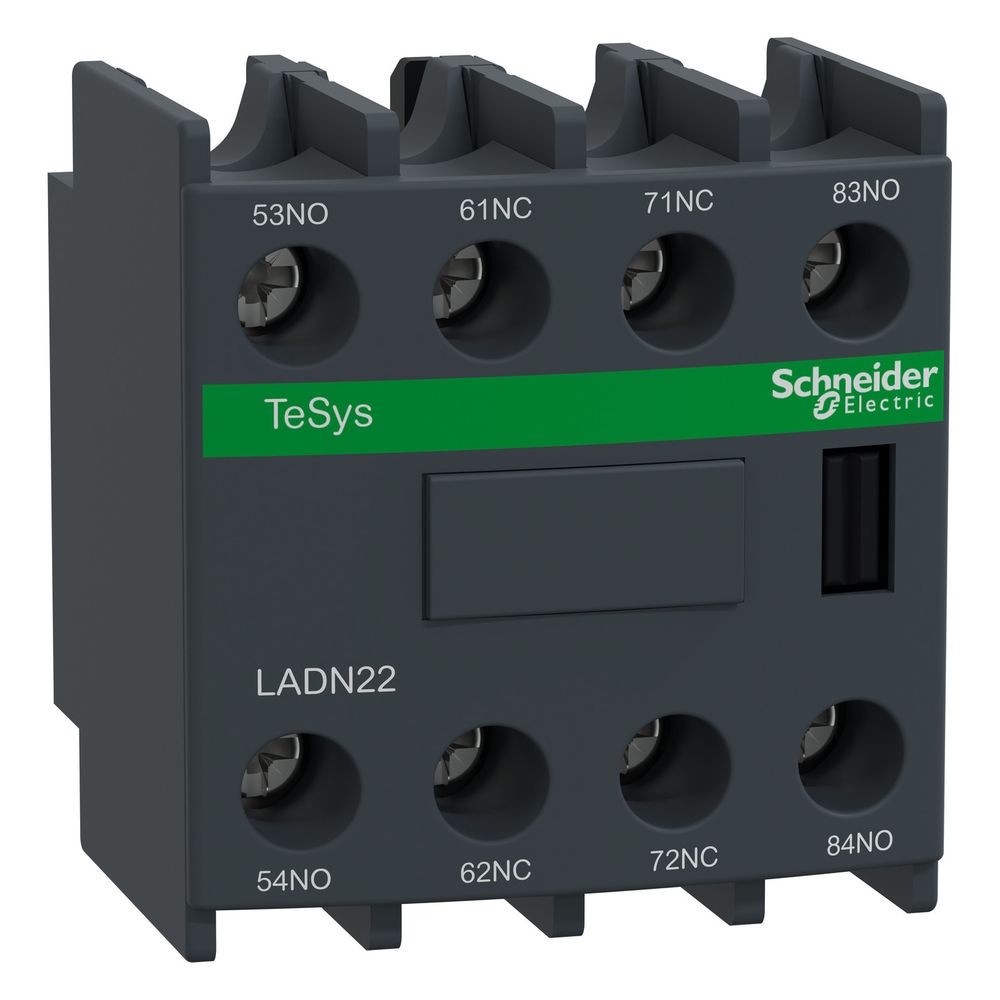

Schneider Electric Hilfsschalterblock TeSys LADN22, 2S+2Ö, Schraubanschluss, Dunkelgrau

Der Hilfsschalterblock aus der Baureihe TeSys Deca dient der Erweiterung von Schützen und Hilfsschützen. Das Modul ist für die frontseitige Montage konzipiert und ermöglicht eine einfache Installation durch Aufstecken. Mit einer Konfiguration von zwei Schließern und zwei Öffnern unterstützt die Komponente zuverlässige Schaltvorgänge in industriellen Umgebungen.

Funktion und Montage

Die Komponente zeichnet sich durch eine unverzögerte Kontaktbetätigung aus, die eine präzise Signalübertragung sicherstellt. Die elektrische Anbindung erfolgt über Schraubklemmen, die eine sichere Fixierung von Leitern ermöglichen. Durch die kompakte Bauweise lässt sich der Block platzsparend auf kompatible Schütze der Serien TeSys D und TeSys F aufrasten. Die mechanische Lebensdauer von 30 Millionen Schaltspielen unterstreicht die Eignung für den dauerhaften Einsatz unter normalen Umgebungsbedingungen.

Technische Daten

• Kontakte: 2 Schließer, 2 Öffner
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
• Montageart: Frontseitig aufsteckbar
• Anschlussart: Schraubanschluss
• Mechanische Lebensdauer: 30 Mcycles
• Umgebungstemperatur (Betrieb): -5 bis 60 °C
• Breite: 44 mm
• Höhe: 48 mm
• Tiefe: 42 mm

Dieser Hilfsschalterblock bietet eine flexible Lösung zur Erweiterung von Schaltanlagen. Dank der hohen mechanischen Belastbarkeit und der präzisen Kontaktkonfiguration von 2 Schließern und 2 Öffnern eignet sich das Modul ideal für komplexe Steuerungsaufgaben. Die einfache Frontmontage und der sichere Schraubanschluss für Ströme bis 10 A bei 230 V AC gewährleisten eine effiziente Integration in bestehende TeSys-Systeme.
