Beschreibung

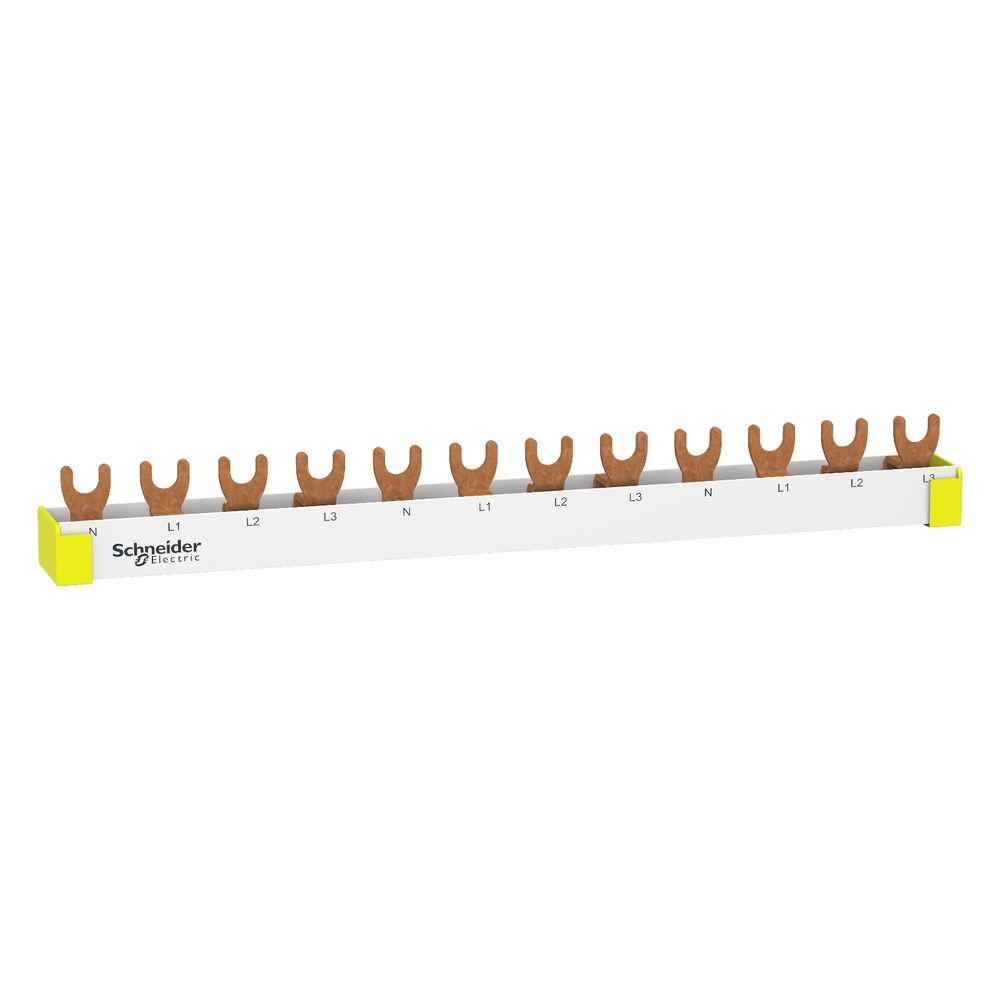

Schneider Electric Kammschiene Resi9 R9XFH412, 4-polig, 63A, 12 TE, ablängbar, Weiß
Die Resi9 Phasenschiene von Schneider Electric ermöglicht die effiziente Stromversorgung einer Gruppe von Leistungsschaltern. Diese 4-polige Kammschiene mit Gabelanschluss ist für einen Bemessungsdauerstrom von 63 A ausgelegt und bietet eine zuverlässige Lösung für die elektrische Verteilung innerhalb der Resi9-Baureihe.
Installation und Flexibilität
Die isolierte Sammelschiene ist für eine horizontale Montage konzipiert und lässt sich individuell zuschneiden, um sie an die spezifischen Anforderungen der Anlage anzupassen. Mit einer Länge von 12 Teilungseinheiten unterstützt sie eine schnelle Montage und Demontage der angeschlossenen Geräte. Die Schiene ist für den Einsatz mit N-Leiter geeignet und verfügt über eine klare Beschriftung für N, L1, L2 und L3, was die Übersichtlichkeit bei der Installation erhöht.
Sicherheit und Kompatibilität
Das System ist auf eine Bemessungs-Isolationsspannung von 500 V AC ausgelegt und weist eine Feuerbeständigkeit von 960 °C gemäß IEC 60695-2-1 auf. Die Kompatibilität erstreckt sich auf verschiedene Komponenten der Resi9-Familie, darunter Leitungsschutzschalter, Fehlerstrom-Schutzschalter sowie FI/LS-Kombinationen. Durch die robuste Ausführung ist eine sichere elektrische Verbindung sichergestellt.
Die Resi9 Phasenschiene überzeugt durch ihre hohe Flexibilität und einfache Handhabung bei der Elektroinstallation. Mit einem Bemessungsstrom von 63 A und einer Betriebsspannung von bis zu 400 V AC bietet sie eine leistungsfähige Basis für die Stromverteilung. Die ablängbare Konstruktion und die Kompatibilität mit gängigen Schutzschaltern machen sie zu einer vielseitigen Komponente für professionelle Schaltanlagen.
Technische Daten
- Polzahl: 4
- Bemessungsdauerstrom Iu: 63 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Bemessungs-Isolationsspannung Ui: 500 V AC
- Anschlusstyp: Gabel
- Länge: 12 TE
- Querschnitt: 10 mm²
- Feuerbeständigkeit: 960 °C (30 s)
- Montagemodus: Horizontal
- Farbe: Weiß (RAL 9003)
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 24 |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| Abstand zwischen den Polen | 72 |
| Anschlussraster | 18 |
| Anschlusstyp | Gabel |
| Anzahl der Phasen | 3 |
| Anzahl der Wege | 3-polig N + 3 |
| Artikelnummer | SE-R9XFH412 |
| Ausführung des elektrischen Anschlusses | Gabel |
| Baureihe | Resi9 |
| Bemessungsdauerstrom Iu | 63 |
| Beschreibung der Leitungen | 3L + N |
| Beschriftung | N L1 L2 L3 |
| Breite | 220 |
| EAN-13 | 3606480515941 |
| Farbe | weiß |
| für Anzahl Geräte | 3 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Ja |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,1 kg |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 220 |
| Länge in 18-mm-Modulen | 12 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 3P + N 1 x 4P |
| Polzahl | 4 |
| Produkt- oder Komponententyp | Kammschiene |
| Produktzertifizierungen | CE |
| Querschnitt | 10 |
| TE | 12 |
| Teilungsmaß | 18 |
| Verschmutzungsgrad | 3 |
| Verteilertyp | N L1 L2 L3 |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
