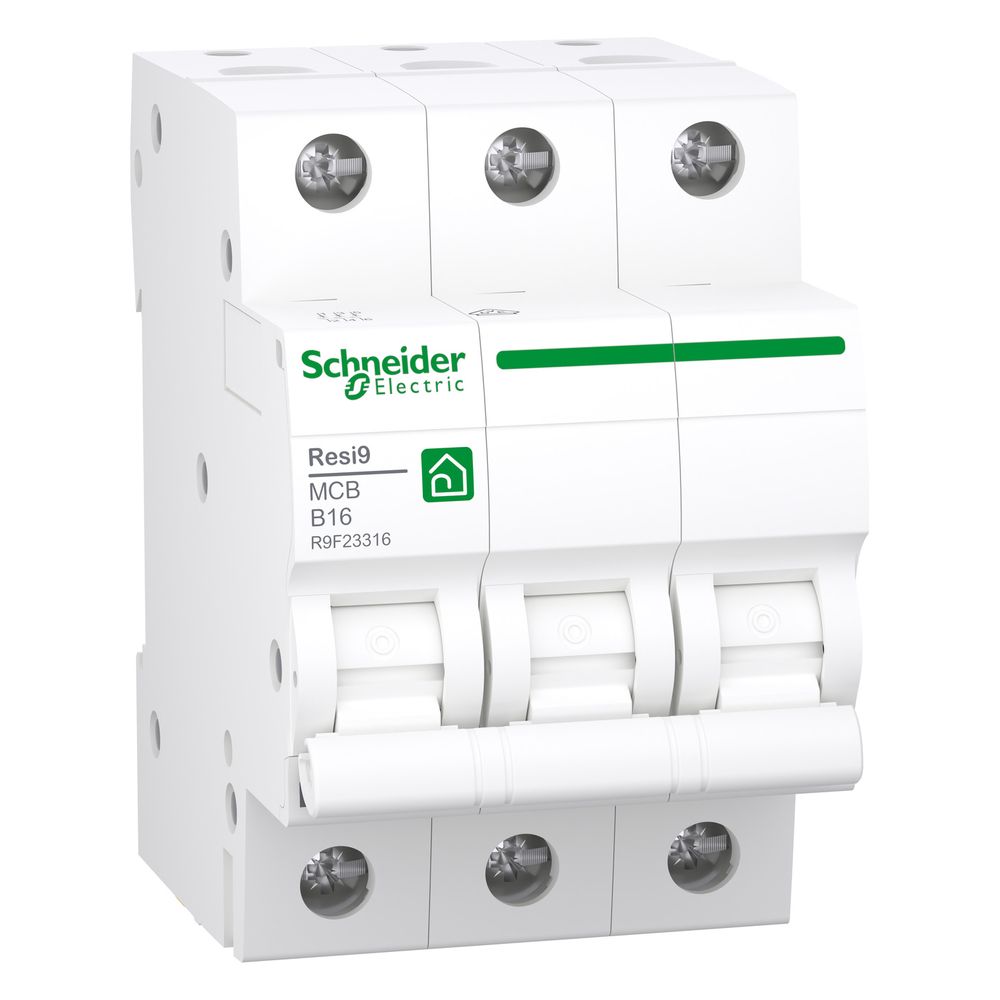

Schneider Electric Leitungsschutzschalter Resi9 R9F23316, 16A 3-polig B 6kA, Weiß

Der dreipolige Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 16 A ist das Gerät für den Einsatz in Wohngebäuden sowie gewerblichen Objekten konzipiert. Die Montage erfolgt effizient auf einer DIN-Schiene.

Funktionsweise und Installation

Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und verfügt über eine Sprungschaltung, die ein verschleißarmes Schalten der Kontakte ermöglicht. Die lokale Signalisierung über eine ON/OFF-Anzeige bietet einen schnellen Überblick über den Schaltzustand. Für eine sichere Installation ist das Gehäuse mit einer Doppelfunktionsklemme an der Unterseite ausgestattet, die den Anschluss von Kabeln sowie Gabelkammschienen unterstützt. Zudem besteht die Option, das Gerät in der AUS-Stellung mittels Vorhängeschloss zu verriegeln.

Technische Daten

• Bemessungsstrom: 16 A
• Polzahl: 3
• Auslösecharakteristik: B
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 400 V AC
• Breite in Teilungseinheiten: 3
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Umgebungstemperatur: -25 bis 60 °C
• Anschlussquerschnitt eindrähtig: 1 bis 25 mm²

Dieser Leitungsschutzschalter ermöglicht durch seine robuste Bauweise und die Einhaltung der Norm IEC/EN 60898-1 eine hohe Betriebssicherheit. Mit einem Bemessungsschaltvermögen von 6 kA und einer Energiebegrenzungsklasse 3 schützt das 3-polige Modul elektrische Anlagen effektiv vor Überlast und Kurzschluss. Die kompakte Bauform mit einer Breite von 3 Teilungseinheiten und die flexible Anschlusstechnik erleichtern die Integration in moderne Verteilersysteme.
