Beschreibung

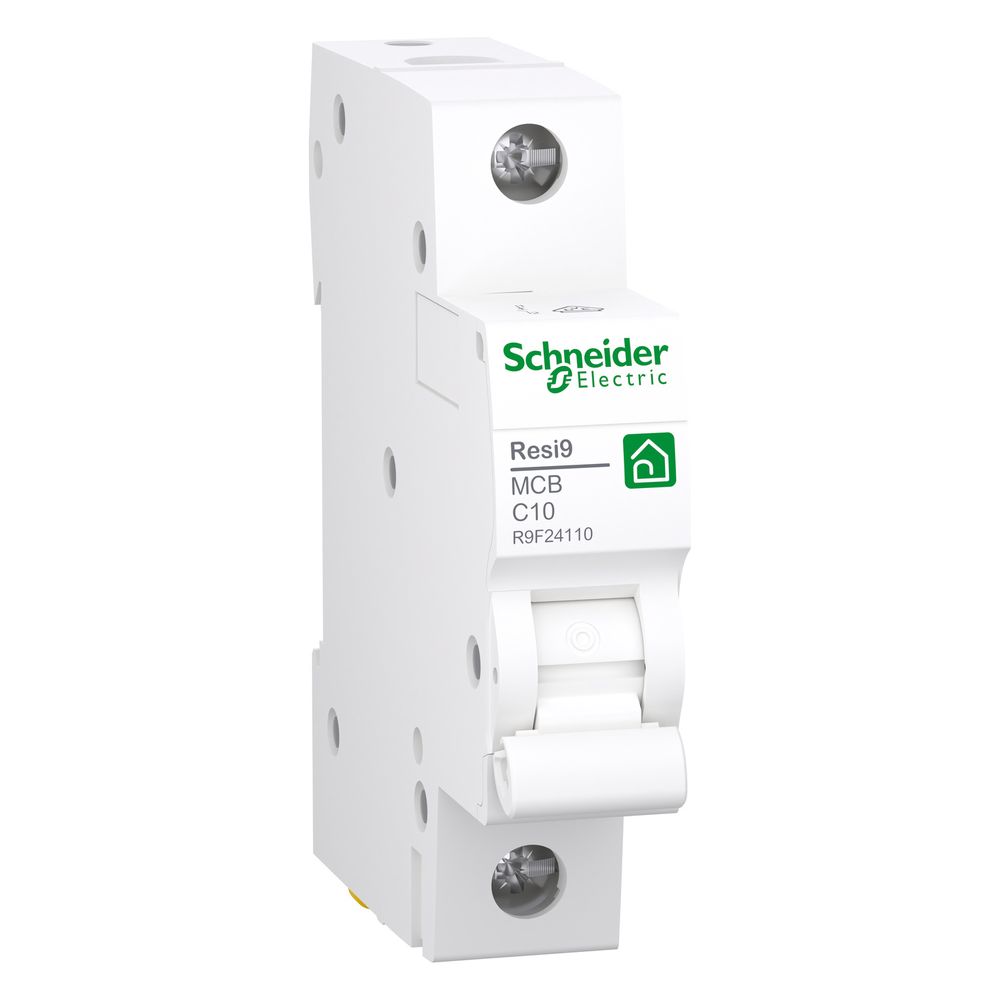

Schneider Electric Leitungsschutzschalter Resi9 R9F24110, 1P 10A C 6kA, 85x18x75mm, Weiß
Der Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Schutz vor Kurzschluss- und Überlastströmen in elektrischen Verteilungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 10 A eignet sich das einpolige Gerät für den Einsatz in Wohngebäuden. Die Montage erfolgt effizient auf einer DIN-Schiene.
Absicherung und Bedienung
Das Gerät ist für den Betrieb in Wechselstromnetzen bei einer Spannung von 230 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Eine lokale Signalisierung am Schaltknebel ermöglicht die eindeutige Erkennung des Schaltzustands. Für Wartungsarbeiten kann der Schalter in der Aus-Stellung mittels eines Vorhängeschlosses verriegelt werden. Die thermomagnetische Auslöser-Technologie sorgt in Kombination mit der Energiebegrenzungsklasse 3 für eine präzise Abschaltung im Fehlerfall.
Konstruktion und Installation
Das Gehäuse erfüllt die Schutzart IP20. Mit einer mechanischen Lebensdauer von 10.000 Zyklen ist das Bauteil auf Langlebigkeit ausgelegt. Die Anschlussklemmen sind als Tunnelklemmen ausgeführt, die sowohl oben als auch unten eine flexible Verdrahtung ermöglichen. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 bis 60 °C möglich.
Dieser Leitungsschutzschalter kombiniert kompakte Abmessungen mit hoher Funktionalität für die moderne Elektroinstallation. Durch die Auslösecharakteristik C und das Schaltvermögen von 6 kA stellt das Gerät eine sichere Lösung für den Schutz von Stromkreisen dar. Die einfache Montage auf der DIN-Schiene sowie die klare Statusanzeige unterstützen eine effiziente Handhabung bei der Installation und im laufenden Betrieb.
Technische Daten
- Bemessungsstrom: 10 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Breite: 18 mm
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Montage: DIN-Schiene
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F24110 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| EAN-13 | 3606481301178 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 1,9 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
