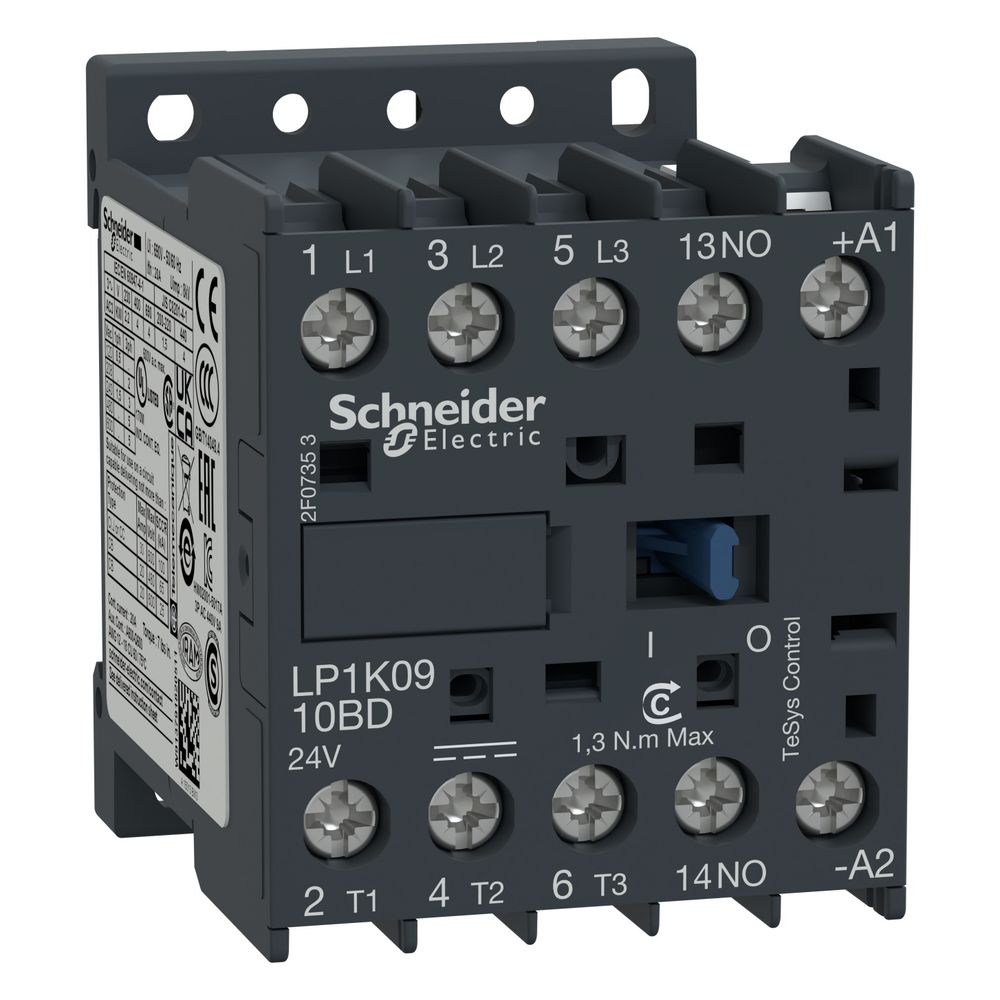

Schneider Electric Schütz TeSys K LP1K0910BD, 4kW, 9A, 24V DC, Schraubanschluss

Das TeSys K Schütz ist ein kompaktes Leistungsrelais für die Motorsteuerung und den Einsatz bei ohmschen Lasten. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) eignet es sich für anspruchsvolle Anwendungen in Industrie, Infrastruktur und Bauwesen. Die Betätigung erfolgt über eine 24 V DC Steuerspannung.

Leistungsstark und kompakt

Das Schütz zeichnet sich durch seine platzsparende Bauweise aus und zählt zu den kompaktesten Lösungen auf dem Markt. Trotz der geringen Abmessungen bietet es eine hohe Zuverlässigkeit mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen. Die Montage erfolgt flexibel auf einer Schiene oder Platte, wobei die Anschlussverdrahtung über robuste Schraubklemmen realisiert wird. Das Gerät ist für Umgebungstemperaturen von -25 bis 50 °C ausgelegt.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 20 A
• Steuerspeisespannung: 24 V DC
• Hilfskontakte: 1 Schließer
• Schutzart: IP2x
• Abmessungen (B x H x T): 45 x 58 x 57 mm
• Produktgewicht: 0,225 kg
• Umgebungstemperatur (Betrieb): -25 bis 50 °C
• Bemessungs-Stoßspannungsfestigkeit: 8 kV

Dieses Schütz überzeugt durch seine hohe Betriebssicherheit und kompakte Bauform, die eine nahtlose Integration in Schaltschranksysteme ermöglicht. Mit einer Leistung von 4 kW bei 400 V und einer robusten 24 V DC Ansteuerung ist es eine zuverlässige Komponente für industrielle Steuerungsaufgaben. Die einfache Montage mittels Schraubklemmen und die hohe mechanische Lebensdauer von 10 Millionen Zyklen gewährleisten einen wartungsarmen Betrieb in verschiedensten Einsatzbereichen.
