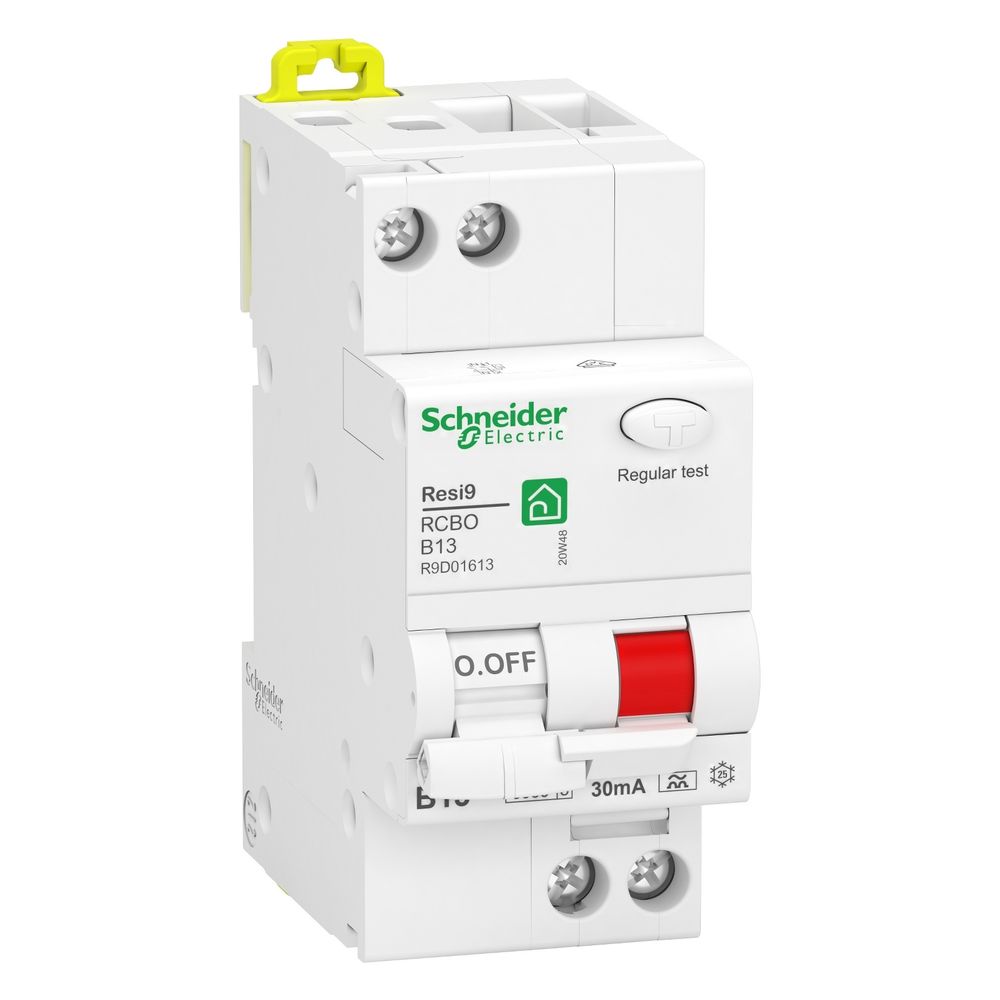

Schneider Electric FI/LS-Schalter Resi9 R9D01613, 13A, 30mA, Typ A, 6kA, Weiß

Der FI/LS-Schalter aus der Resi9-Serie kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Mit einem Bemessungsstrom von 13 A und der Auslösecharakteristik B eignet sich das 1P+N-Modul für die Absicherung von Stromkreisen in Verteilungen. Das Gerät bietet eine integrierte lokale Signalisierung für den Schaltzustand.

Funktionsweise und Sicherheit

Die Komponente schützt vor Fehlerströmen und Überlastungen. Der FI/LS-Schalter vom Typ A arbeitet mit einer Erdschlussempfindlichkeit von 30 mA und einer unverzögerten Auslösecharakteristik. Dank des mitschaltenden Neutralleiters werden sowohl Phasen- als auch Neutralleiterkontakte getrennt. Eine mechanische Anzeige an der Frontseite signalisiert den jeweiligen Auslösegrund, was die Fehlersuche in der Elektroinstallation unterstützt.

Montage und Installation

Das Gerät ist für die Montage auf einer DIN-Schiene konzipiert. Die Tunnelklemmen ermöglichen den Anschluss von Leitern mit Querschnitten von 1 mm² bis 16 mm² bei eindrähtiger Ausführung. Mit einer Breite von 36 mm nimmt das Modul zwei Teilungseinheiten ein. Die Vorrichtung für Vorhängeschlösser erlaubt eine Verriegelung während Wartungsarbeiten.

Das Produkt verfügt über ein Bemessungsabschaltvermögen von 6 kA. Mit einer elektrischen Lebensdauer von 7500 Zyklen und einer mechanischen Lebensdauer von 20000 Zyklen ist das Gerät auf eine lange Einsatzdauer ausgelegt. Die Kombination aus thermomagnetischer Auslösetechnik und der kompakten Bauform ermöglicht eine effiziente Lösung für Elektroverteilungen bei einer Betriebsspannung von 230 V AC.

Technische Daten

• Bemessungsstrom: 13 A
• Auslösecharakteristik: B
• Bemessungsfehlerstrom: 30 mA
• Fehlerstrom-Typ: A
• Bemessungsschaltvermögen: 6 kA
• Polzahl: 2 (1P + N)
• Breite: 36 mm
• Betriebsspannung: 230 V AC
• Montageart: DIN-Schiene
• Schutzart: IP20
