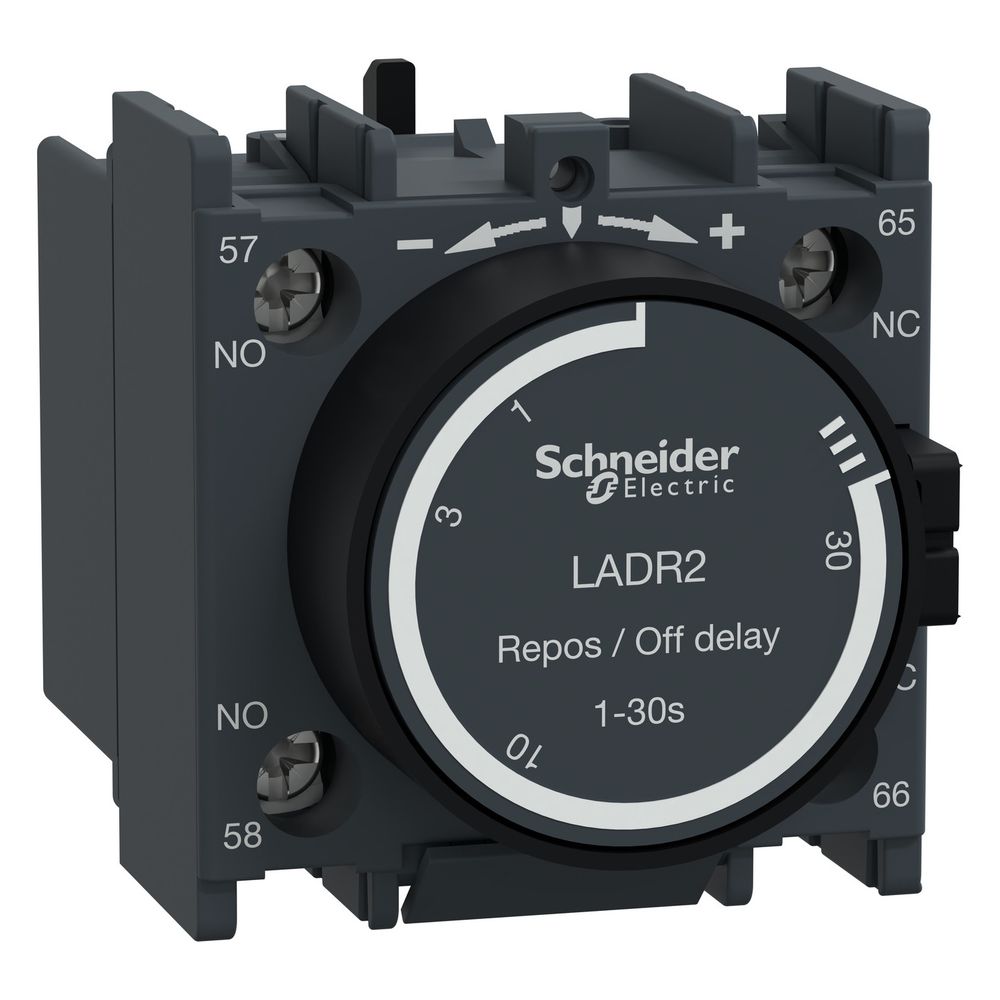

Schneider Electric Zeitverzögerter Hilfsschalterblock TeSys Deca LADR2, 0,1-30s, 48x44x61mm, Dunkelgrau
Der zeitverzögerte Hilfsschalterblock LADR2 aus der Baureihe TeSys Deca ermöglicht eine präzise abfallverzögerte Schaltfunktion. Das elektronische Modul ist für die frontseitige Montage auf Schütze und Hilfsschütze konzipiert und bietet einen einstellbaren Zeitbereich von 0,1 bis 30 Sekunden. Mit seiner robusten Bauweise und den flexiblen Schraubklemmen eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen.
Funktion und Montage
Der Hilfsschalterblock ist als rückfallverzögerte Einheit ausgeführt und verfügt über einen Schließer sowie einen Öffner. Die Montage erfolgt durch einfaches Aufrasten auf die Frontseite kompatibler Schütze der Serien TeSys Deca, LC1D sowie TeSys F. Die elektrische Verbindung wird über zuverlässige Schraubklemmen hergestellt, die sowohl für flexible als auch für feste Leiterquerschnitte von 1 bis 2,5 mm² ausgelegt sind. Das Modul zeichnet sich durch eine hohe mechanische Lebensdauer von 5 Millionen Schaltspielen aus.
Sicherheit und Umgebungsbedingungen
Das Gerät ist für den Einsatz unter normalen Umgebungsbedingungen bei Betriebstemperaturen von -40 bis 70 °C spezifiziert. Es erfüllt internationale Normen, einschließlich der Anforderungen an die Feuerwiderstandsfähigkeit nach IEC 60335-1. Die Isolationsspannung beträgt bis zu 690 V. Durch die elektronische Wirkungsweise wird eine präzise Zeitsteuerung sichergestellt, wobei eine Überlappung zwischen Öffner und Schließer bei Ansteuerung oder Aberregung ausgeschlossen ist.
Der Hilfsschalterblock LADR2 bietet eine zuverlässige Lösung für zeitgesteuerte Schaltvorgänge in der Automatisierungstechnik. Mit einem einstellbaren Zeitbereich von 0,1 bis 30 Sekunden und einer Betriebsbemessungsspannung von 690 V AC deckt er ein breites Anwendungsspektrum ab. Die Kombination aus einem Schließer und einem Öffner sowie die einfache frontseitige Montage auf Schütze machen ihn zu einer effizienten Komponente für den Schaltschrankbau.
Technische Daten
- Zeitverzögerungsbereich: 0,1 - 30 s
- Schaltfunktion: abfallverzögert
- Kontakte: 1 Schließer, 1 Öffner
- Betriebsbemessungsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Mechanische Lebensdauer: 5 Mcycles
- Anschlussart: Schraubklemmen
- Betriebstemperatur: -40 bis 70 °C
- Abmessungen (B x H x T): 44 x 48 x 61 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Kontakte als Öffner | 1 |
| Artikelnummer | SE-LADR2 |
| Baureihe | TeSys TeSys Deca |
| Bedienung der Kontakte | Zeitverzögerung |
| Betriebshöhe | 3.000 |
| Breite | 44 |
| EAN-13 | 3389110386189 |
| Einstellzeit | 0,1 - 30 |
| Farbe | Dunkelgrau |
| Gewicht | 0,074 kg |
| Höhe | 48 |
| Isolationswiderstand | > 10 |
| Mechanische Lebensdauer | 5 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageort | Frontseite |
| Schaltfunktion | abfallverzögert |
| Schließer | 1 |
| Schutzart (IP) | GG-Sicherung 10 |
| Tiefe | 61 |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Wirkprinzip | elektronisch |
| Zeitschaltuhrtyp | Ausschaltverzögerung |
| Zeitverzögerungsbereich | 1 - 30 |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
