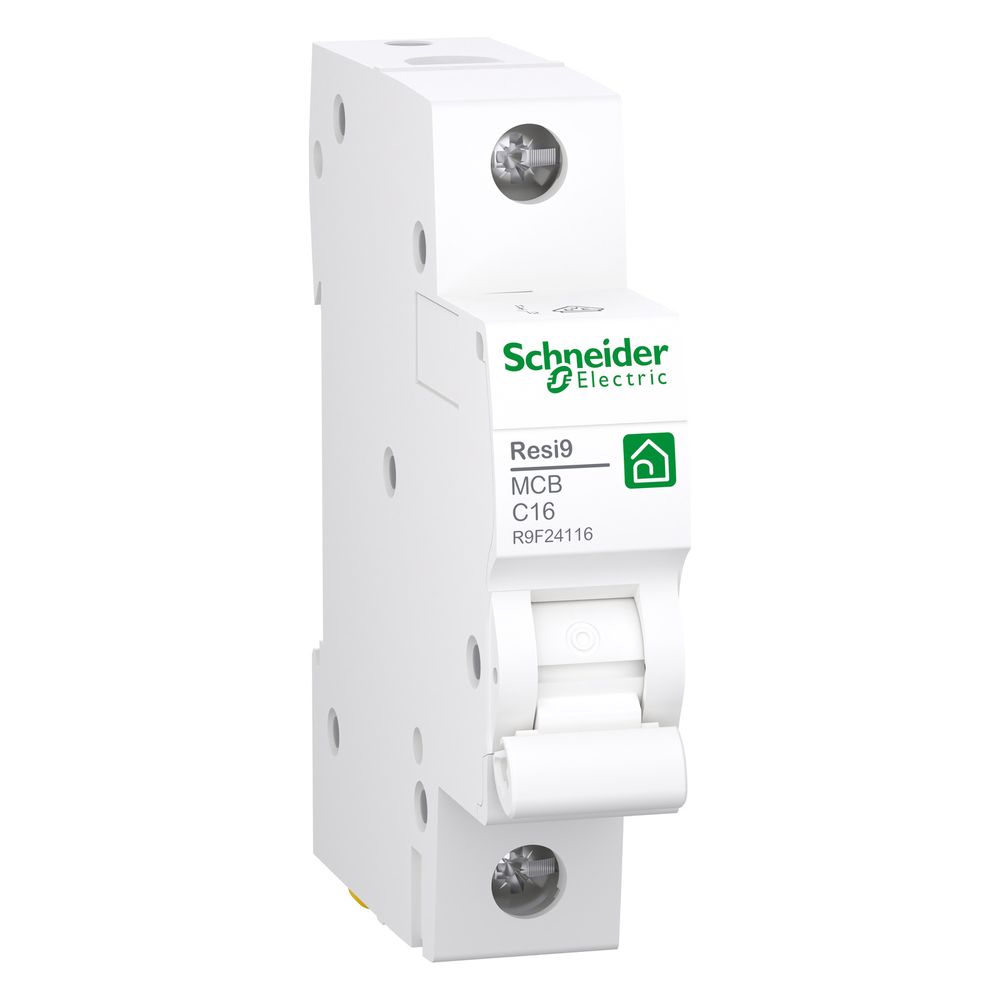

Schneider Electric Leitungsschutzschalter Resi9 R9F24116, 16A, 1-polig, 6kA, Weiß

Dieser einpolige Leitungsschutzschalter aus der Baureihe Resi9 dient der zuverlässigen Absicherung von Stromkreisen in Wohn- und Gewerbegebäuden. Das Gerät kombiniert Kurzschluss- und Überlastschutz mit einer Auslösecharakteristik vom Typ C. Mit einem Bemessungsschaltvermögen von 6 kA und der Energiebegrenzungsklasse 3 ermöglicht der Automat eine effiziente Absicherung bei einer Betriebsspannung von 230 V AC.

Funktionsweise und Montage

Der Schutzschalter ist für die Montage auf DIN-Schienen konzipiert. Eine integrierte Schaltstellungsanzeige am Kippschalter ermöglicht die direkte Kontrolle des Betriebszustands. Die Installation erfolgt über Tunnelklemmen, die für eindrähtige Leiter bis 25 mm² sowie mehrdrähtige Leiter bis 16 mm² geeignet sind. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte unabhängig von der manuellen Betätigung.

Technische Daten

• Bemessungsstrom: 16 A
• Auslösecharakteristik: C
• Polzahl: 1
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Breite in Teilungseinheiten: 1
• Schutzart: IP20
• Umgebungstemperatur Betrieb: -25 bis 60 °C
• Bemessungs-Stoßspannungsfestigkeit: 4 kV
• Energiebegrenzungsklasse: 3

Durch die kompakte Bauweise mit einer Breite von einer Teilungseinheit bietet das Gerät eine platzsparende Lösung für moderne Verteilungen. Die Einhaltung der Norm IEC/EN 60898-1 sorgt für eine hohe Betriebssicherheit. Mit einem Bemessungsstrom von 16 A und der thermomagnetischen Auslösetechnologie schützt das Gerät elektrische Anlagen effektiv vor Überlast und Kurzschluss.
