Beschreibung

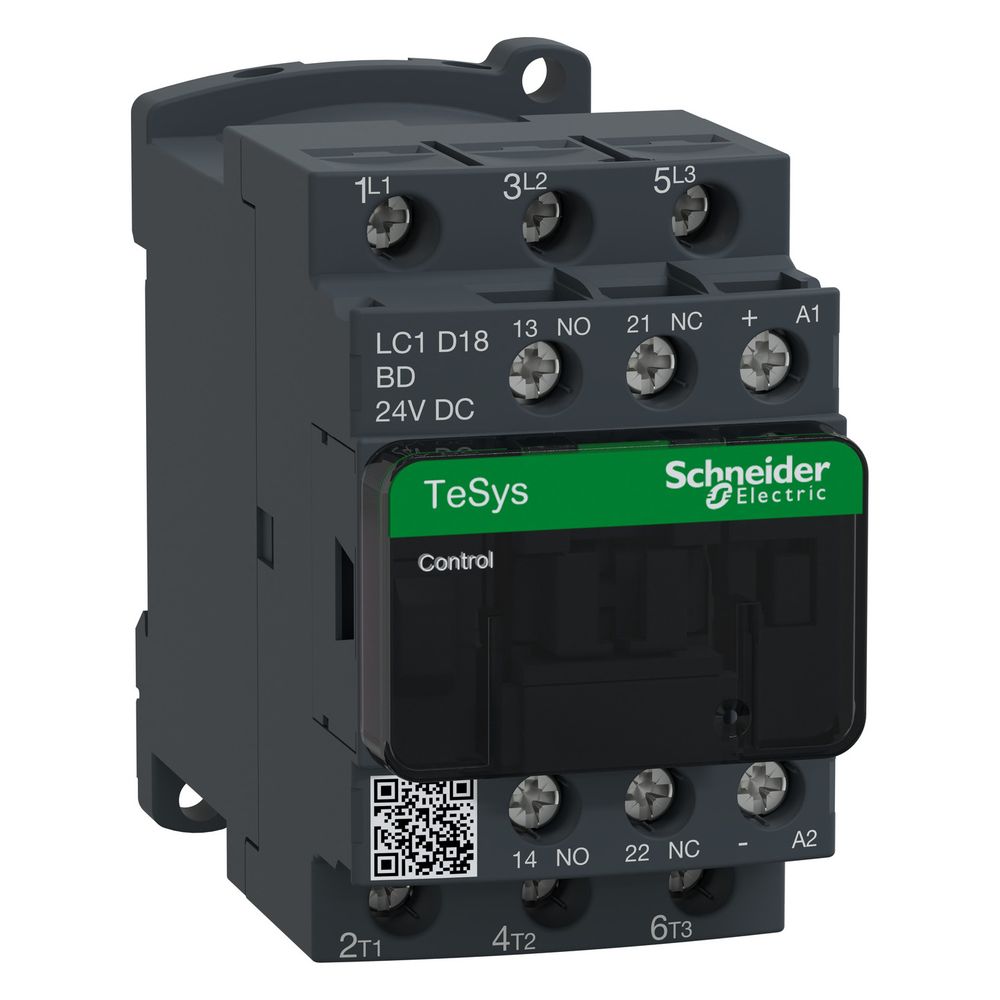

Schneider Electric Leistungsschütz TeSys Deca LC1D18BD, 18A 24V DC 7,5kW, 45x77x95mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V AC-3 und einem Bemessungsbetriebsstrom von 18 A bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Steuerspannung, wobei eine integrierte Unterdrückungseinheit für einen effizienten Betrieb sorgt.
Leistungsmerkmale und Sicherheit
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Schaltspielen aus und ist für anspruchsvolle Umgebungsbedingungen ausgelegt. Zur Erhöhung der Betriebssicherheit verfügt das Gerät über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC-Normen. Die räumliche und farbliche Trennung von Steuer- und Leistungsebene erleichtert die Installation. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Schütz platzsparend auf Platten oder Schienen montieren.
Anschlusstechnik
Die elektrische Verbindung erfolgt über bewährte Schraubanschlüsse, die eine sichere Kontaktierung gewährleisten. Das Schütz ist für den Einsatz in einem weiten Temperaturbereich konzipiert und erfüllt hohe Anforderungen an die Feuerbeständigkeit. Durch die integrierten Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner ist eine flexible Einbindung in übergeordnete Steuerungssysteme möglich.
Dieses Leistungsschütz überzeugt durch seine hohe Zuverlässigkeit und einfache Handhabung bei der Inbetriebnahme. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einer kompakten Bauform von 45 x 77 x 95 mm eignet es sich ideal für moderne Maschinensteuerungen. Die robuste Konstruktion, kombiniert mit der 24 V DC Ansteuerung und der hohen mechanischen Lebensdauer, stellt eine langlebige Komponente für anspruchsvolle Schaltaufgaben dar.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 77 x 95 mm
- Gewicht: 0,49 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D18BD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110354775 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,523 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 18 |
| Ie bie AC-4, 400V | 9 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,49 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
