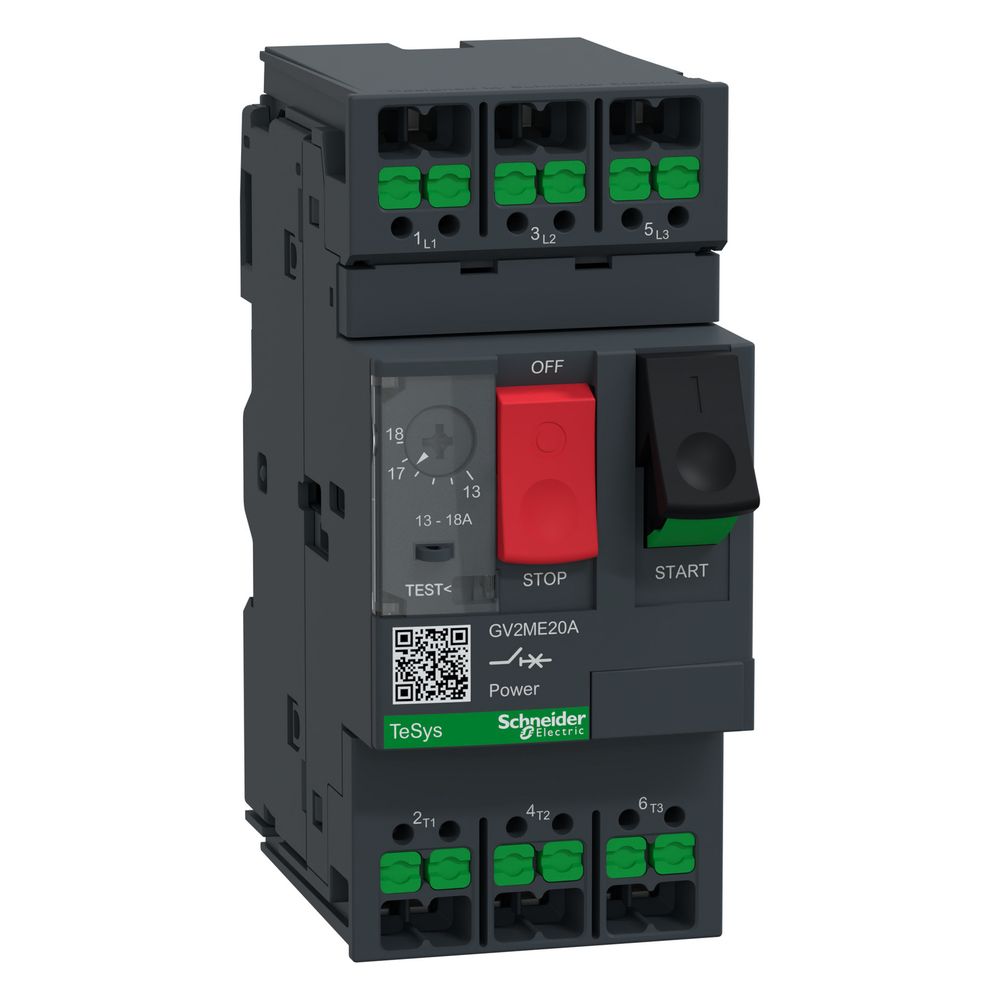

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME20A, 13-18A, 3P, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric dient der Absicherung von Motoren. Das dreipolige Komplettgerät arbeitet mit thermomagnetischer Auslösetechnik und bietet einen einstellbaren Überlastschutz im Bereich von 13 bis 18 A. Dank der SnapIN-Anschlussklemmen ermöglicht das Gerät eine schnelle Installation.

Funktionsweise und Sicherheit

Das Gerät ist für den Einsatz in AC-Netzwerken konzipiert und deckt einen Bemessungsbetriebsspannungsbereich von 230 bis 690 V ab. Die Betätigung erfolgt über Drucktaster an der Frontseite. Für den Betrieb sorgen die Phasenausfall-Empfindlichkeit sowie mechanisch gekoppelte Kontakte. Die mechanische Lebensdauer ist auf 100.000 Zyklen ausgelegt.

Montage und Anschluss

Die Installation erfolgt auf einer 35 mm symmetrischen DIN-Schiene durch Aufklippen oder mittels Adapterplatte durch Verschraubung auf einer Montageplatte. Die SnapIN-Anschlusstechnik unterstützt Leiterquerschnitte von 0,75 bis 6 mm², abhängig von der Leiterausführung. Mit einer Baubreite von 45 mm lässt sich der Schalter platzsparend in Schaltanlagen integrieren.

Dieser Motorschutzschalter kombiniert eine thermomagnetische Auslösung mit einer robusten Bauweise für den professionellen Einsatz. Mit einer Bemessungsleistung von 7,5 kW bei 400 V und einem Kurzschlussausschaltvermögen von 15 kA bei 400 V bietet er eine Absicherung für Motoren. Die Handhabung durch Tasterbetätigung und die flexible Montage machen ihn zu einer effizienten Lösung für den Motorschutz.

Technische Daten

• Polzahl: 3
• Einstellbereich Überlastauslöser: 13 - 18 A
• Bemessungsbetriebsleistung (400 V): 7,5 kW
• Bemessungsdauerstrom: 18 A
• Kurzschlussausschaltvermögen (400 V): 15 kA
• Auslösetechnik: Thermomagnetisch
• Betätigungsart: Drucktaster
• Anschlussart: SnapIN
• Breite: 45 mm
• Höhe: 101 mm
