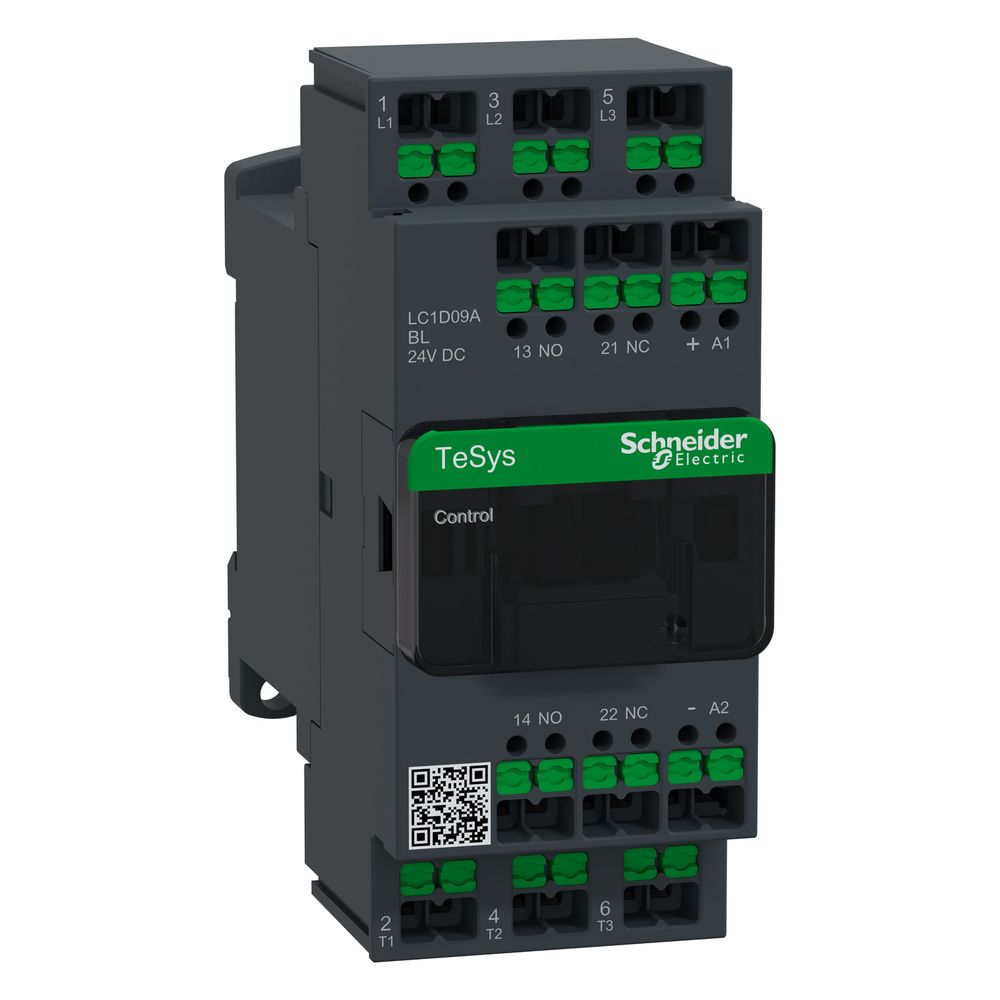

Schneider Electric Leistungsschütz TeSys Deca LC1D09ABL, 4kW 9A, 1S+1Ö, 24V DC, 107x45x95mm
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die zuverlässige Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) bietet das 3-polige Gerät eine robuste Lösung für anspruchsvolle Schaltaufgaben. Die Betätigung erfolgt über eine 24 V DC Spule mit geringer Leistungsaufnahme.
Leistungsmerkmale und Sicherheit
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus und ist für den Einsatz in den Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 ausgelegt. Zur Erhöhung der Betriebssicherheit sind mechanisch gekoppelte Hilfskontakte (1 Schließer und 1 Öffner) integriert, die zudem als Spiegelkontakte fungieren. Die Installation erfolgt flexibel auf einer Platte oder Schiene, wobei die SnapIN-Anschlusstechnik eine schnelle und sichere Verbindung ermöglicht.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Mechanische Lebensdauer: 30 Mcycles
- Schutzart: IP20
- Abmessungen (BxHxT): 45 x 107 x 95 mm
- Gewicht: 562 g
Durch die kompakte Bauweise und die Eignung für Umgebungstemperaturen von -40 bis 60 °C ist das Schütz vielseitig einsetzbar. Die integrierte Schutzabdeckung unterstreicht die Eignung für sicherheitsrelevante Anwendungen. Mit einer Bemessungsbetriebsleistung von 4 kW und der effizienten 24 V DC Ansteuerung stellt das Gerät eine leistungsstarke Komponente für moderne Schaltanlagen dar.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in VA | 2,4 W (bei 20 °C) |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D09ABL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487538493 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,585 kg |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 562 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
