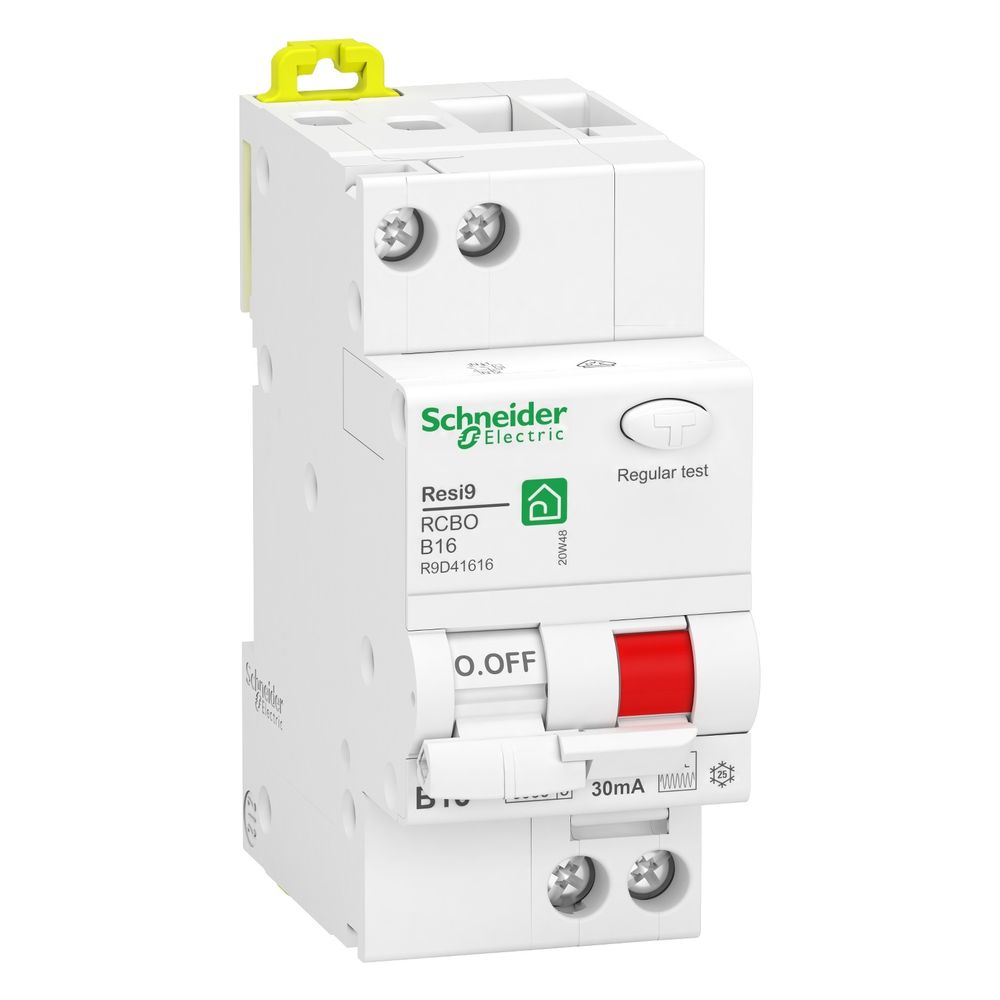

Schneider Electric FI/LS-Schalter Resi9 16A Typ F, 230V, 30mA, 6kA, 1P+N, Weiß
Der FI/LS-Schalter aus der Baureihe Resi9 kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät. Mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik B eignet sich das 1P+N-Modul für die Absicherung von Stromkreisen in Verteilungen. Das Gerät entspricht dem Typ F und bietet eine zuverlässige Schutzfunktion bei einer Betriebsspannung von 230 V.
Funktionsweise und Sicherheit
Die Komponente schützt vor Fehlerströmen und Überlastungen. Durch den mitschaltenden Neutralleiter auf der linken Seite und die zweipolige Schaltfunktion werden Phasen- und Neutralleiterkontakte sicher getrennt. Eine lokale Signalisierung über eine Anzeige an der Frontseite ermöglicht die Kontrolle des Schaltzustands. Der auslösefreie Mechanismus sorgt für eine sichere Unterbrechung im Fehlerfall, während die thermomagnetische Auslöser-Technologie eine präzise Abschaltung ermöglicht.
Montage und Installation
Das Gerät ist für die Montage auf einer DIN-Schiene konzipiert. Mit einer Breite von 36 mm entspricht es zwei Teilungseinheiten. Die Anschlussklemmen sind für Leiterquerschnitte bis 16 mm² bei flexiblen Leitern mit Aderendhülse ausgelegt, wobei ein Anzugsdrehmoment von 2 Nm für eine sichere Kontaktierung sorgt. Die Ausführung ist für Umgebungstemperaturen von -25 bis 40 °C geeignet.
Dieser FI/LS-Schalter bietet eine effiziente Absicherung für Elektroinstallationen. Mit einem Bemessungsabschaltvermögen von 6 kA und einer Erdschlussempfindlichkeit von 30 mA erfüllt das Gerät Sicherheitsstandards gemäß EN/IEC 61009-1. Die mechanische Lebensdauer von 20.000 Zyklen unterstreicht die Langlebigkeit der Komponente, die durch ihre kompakte Bauweise und die einfache Handhabung bei der Montage überzeugt.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Fehlerstrom-Typ: F
- Erdschlussempfindlichkeit: 30 mA
- Bemessungsabschaltvermögen: 6 kA
- Polzahl: 2 (1P + N)
- Betriebsspannung: 230 V AC
- Breite: 36 mm
- Montage: DIN-Schiene
- Mechanische Lebensdauer: 20000 Zyklen
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 16 |
| [M] Anzugsdrehmoment | 2 |
| [Ue] Betriebsbemessungsspannung | 230 |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9D41616 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsisolationsspannung Ui | 440 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Beschreibung der Pole | 1P + N |
| Breite | 36 |
| Drahtabisolierungslänge | 14 |
| EAN-13 | 3606489662042 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 20000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschluss-Schutzklasse | Typ F |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz | Integriert |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Farbe | Weiß |
| Fehlauslöseschutz | Nein |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | sonstige |
| Frequenz | 50 / 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Konformitätskennzeichen | VDE |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Steckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61009-1 |
| Polzahl | 2 |
| Produktgewicht | 190 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 3 |
| Strom | 16 |
| TE | 2 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 3,2 |
| Verschmutzungsgrad | 2 |
| Vorrichtungen für Vorhängeschlösser | Ja |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
