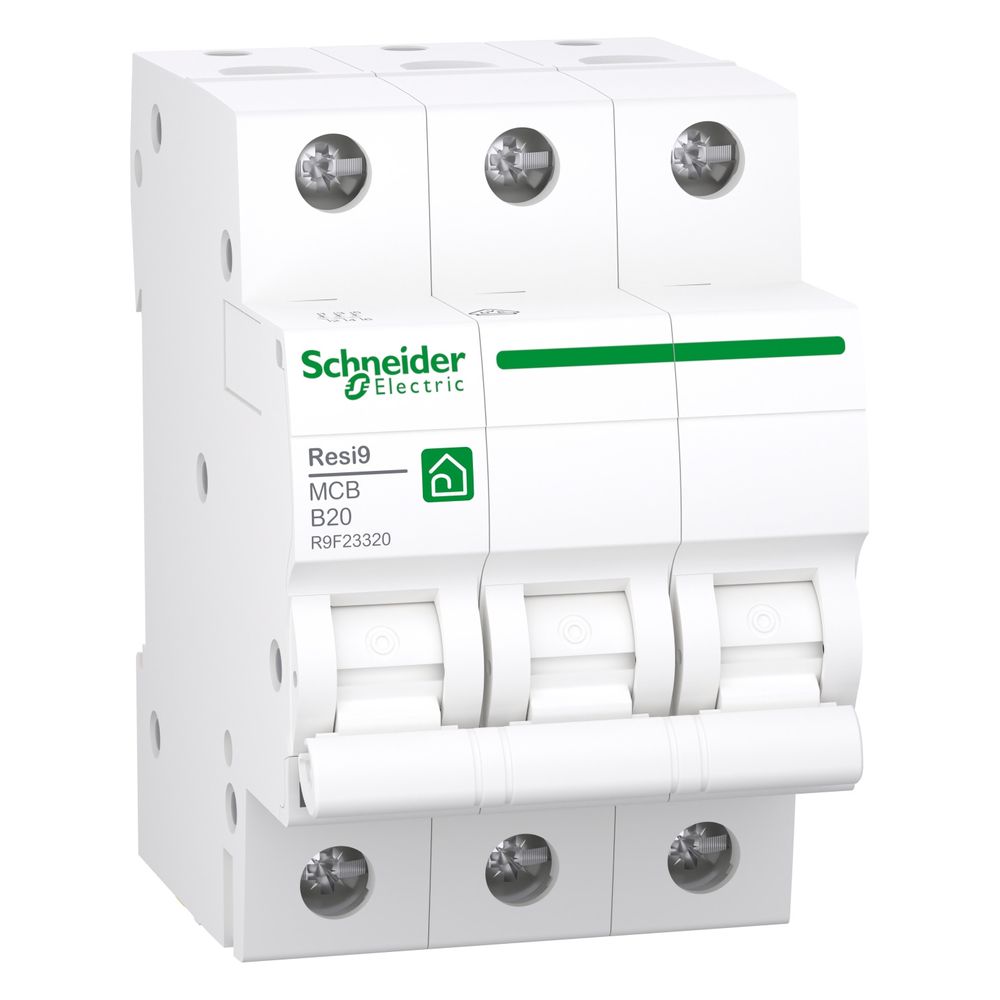

Schneider Electric Leitungsschutzschalter Resi9 R9F23320, 3-polig 20A B 6kA, Weiß

Der dreipolige Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 20 A ist das Gerät für den Einsatz in Wohngebäuden sowie kommerziellen Objekten konzipiert. Die Montage erfolgt effizient über eine DIN-Schiene mittels eines aufsteckbaren Befestigungselements.

Funktionsweise und Installation

Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und verfügt über eine Sprungschaltung, die ein verschleißarmes Schalten der Kontakte unabhängig von der Betätigungsgeschwindigkeit ermöglicht. Zur lokalen Statusüberwachung ist eine ON/OFF-Anzeige integriert. Die Installation wird durch Doppelfunktionsklemmen an der Unterseite erleichtert, die sowohl den Anschluss von Kabeln als auch von Gabelkammschienen unterstützen. Für Wartungsarbeiten lässt sich der Schalter in der AUS-Stellung mittels eines Vorhängeschlosses verriegeln.

Technische Daten

• Bemessungsstrom: 20 A
• Polzahl: 3
• Auslösecharakteristik: B
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 400 V AC
• Breite in Teilungseinheiten: 3
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Anschlussquerschnitt eindrähtig: 1 - 25 mm²
• Betriebstemperatur: -25 bis 60 °C

Dieser Leitungsschutzschalter kombiniert eine hohe mechanische Lebensdauer von 10.000 Zyklen mit einer präzisen Absicherung elektrischer Stromkreise. Durch das Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1 und die kompakte Bauweise mit einer Breite von 3 Teilungseinheiten eignet sich das 400 V AC System ideal für eine platzsparende und sichere Elektroinstallation.
