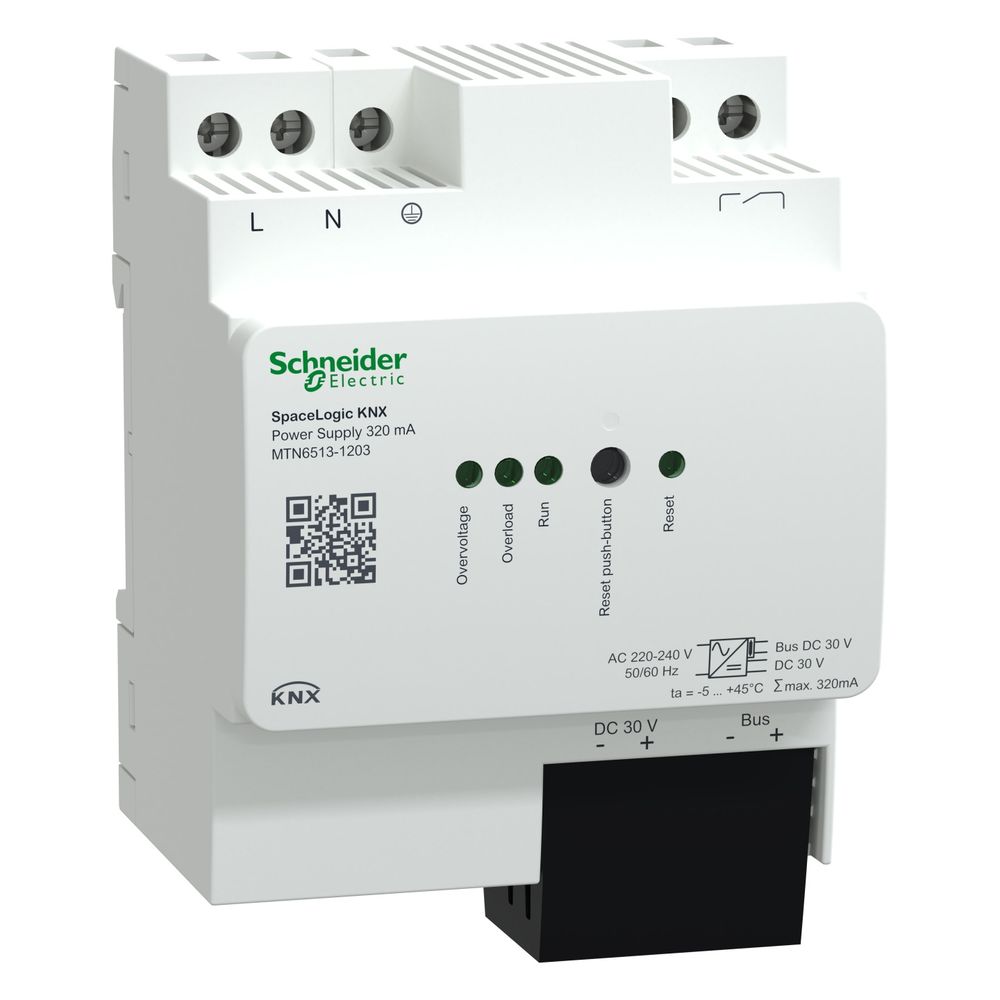

Schneider Electric Netzteil SpaceLogic KNX MTN6513-1203 REG, 320mA, Weiß
Die Schneider SpaceLogic KNX Spannungsversorgung MTN6513-1203 stellt die notwendige Busspannung für eine KNX-Linie bereit und versorgt zusätzlich Geräte mit Gleichspannung. Das Netzteil ist für die Montage auf DIN-Schienen konzipiert und bietet durch Kurzschluss-, Überspannungs- und Leerlauffestigkeit eine hohe Betriebssicherheit. Es eignet sich für den Einsatz in KNX-Installationen, bei denen Flexibilität und eine effiziente Energieverwaltung im Vordergrund stehen.
Funktionsweise und Einsatzbereiche
Das Gerät verfügt über zwei Ausgänge: einen KNX-Ausgang mit integrierter Drossel sowie einen 30 V DC-Ausgang für weitere Komponenten. Zur Erweiterung der Kapazität können zwei identische Spannungsversorgungen parallel geschaltet werden, um den Ausgangsstrom zu verdoppeln. Der Nennstrom lässt sich dabei flexibel verteilen. Für Diagnosezwecke ist ein potentialfreier Meldekontakt integriert, während eine Reset-Taste das gezielte Abschalten der Stromversorgung sowie das Zurücksetzen der angeschlossenen Busgeräte ermöglicht.
Installation und Sicherheit
Die Spannungsversorgung ist für den Einbau in REG-Gehäuse auf DIN-Schienen (TH35) vorgesehen und benötigt eine Breite von 4 Teilungseinheiten. Der Betrieb ist in einem Temperaturbereich von -5 bis 45 °C möglich, wobei das System auch für Anlagen mit Notstromversorgung ausgelegt ist. Eine LED-Anzeige dient der lokalen Signalisierung des Betriebszustands. Die robuste Bauweise gewährleistet eine zuverlässige Versorgung der KNX-Infrastruktur bei einer Leistungsaufnahme von maximal 1,8 W.
Technische Daten
- Ausgangsstrom: 320 mA
- Ausgangsspannung: 30 V DC
- Bemessungsspannung: 220 bis 240 V AC
- Netzfrequenz: 50 bis 60 Hz
- Leistungsaufnahme: 1,8 W
- Montageart: REG (DIN-Schiene)
- Breite: 4 TE (72 mm)
- Umgebungstemperatur (Betrieb): -5 bis 45 °C
- Stromversorgungstyp: SELV
Durch die Kombination aus kompakter Bauweise und hoher Funktionalität bildet dieses Netzteil das Herzstück einer effizienten KNX-Installation. Mit einem Ausgangsstrom von 320 mA und der Möglichkeit zur Parallelschaltung bietet es die notwendige Flexibilität für anspruchsvolle Automatisierungslösungen. Die integrierten Schutzmechanismen und der potentialfreie Meldekontakt sorgen für einen sicheren und wartungsarmen Betrieb der gesamten KNX-Linie.
Lieferumfang
- 1x Schneider SpaceLogic KNX MTN6513-1203 Spannungsversorgung 320mA
- 1x Busanschlussklemme
- 1x Kabelabdeckung
Technische Daten
| Hersteller | Schneider Electric |
| Andere Bussysteme | ohne |
| Anzahl der integrierten Drosseln | 1 |
| Anzahl der versorgbaren Linien | 1 |
| Anzahl Klemmenaschluss-Module | 256 |
| Artikelnummer | SE-MTN6513-1203 |
| Ausgangsspannung | 30 V DC |
| Baureihe | SpaceLogic KNX |
| Bemessungsspannung | 220…240 V AC 50 - 60 |
| Betriebshöhe | 2.000 |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| Busspannung pufferbar | Nein |
| Bussystem Funkbus | Nein |
| Bussystem KNX | Ja |
| Bussystem KNX-RF (Funk) | Nein |
| Bussystem LON | Nein |
| Bussystem Powernet | Nein |
| Bustyp | KNX |
| EAN-13 | 3606481902832 |
| Farbton | Weiß |
| Geliefertes Zubehör | Netzdrossel |
| Gesamtzahl 18-mm-TE | 4 |
| Gewicht | 0,331 kg |
| Höhe | 90 |
| Leistungsaufnahme | 1,8 |
| Lokale Signalisierung | LED |
| Max Ausgangsstrom | 320 |
| Max Kurzschlussstrom | 1 |
| Mit LED-Anzeige | Ja |
| Montageart | REG |
| Montagehalterung | DIN-Schiene |
| Produkt- oder Komponententyp | Netzteil |
| Sekundärspannung | 30 |
| TE | 4 |
| Tiefe | 65 |
| Topologie | TP256 |
| Typ der Stromversorgung | SELV |
| Umgebungstemperatur bei Betrieb | -5…45 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| WEEE-Nr. | 33842582 |
