Beschreibung

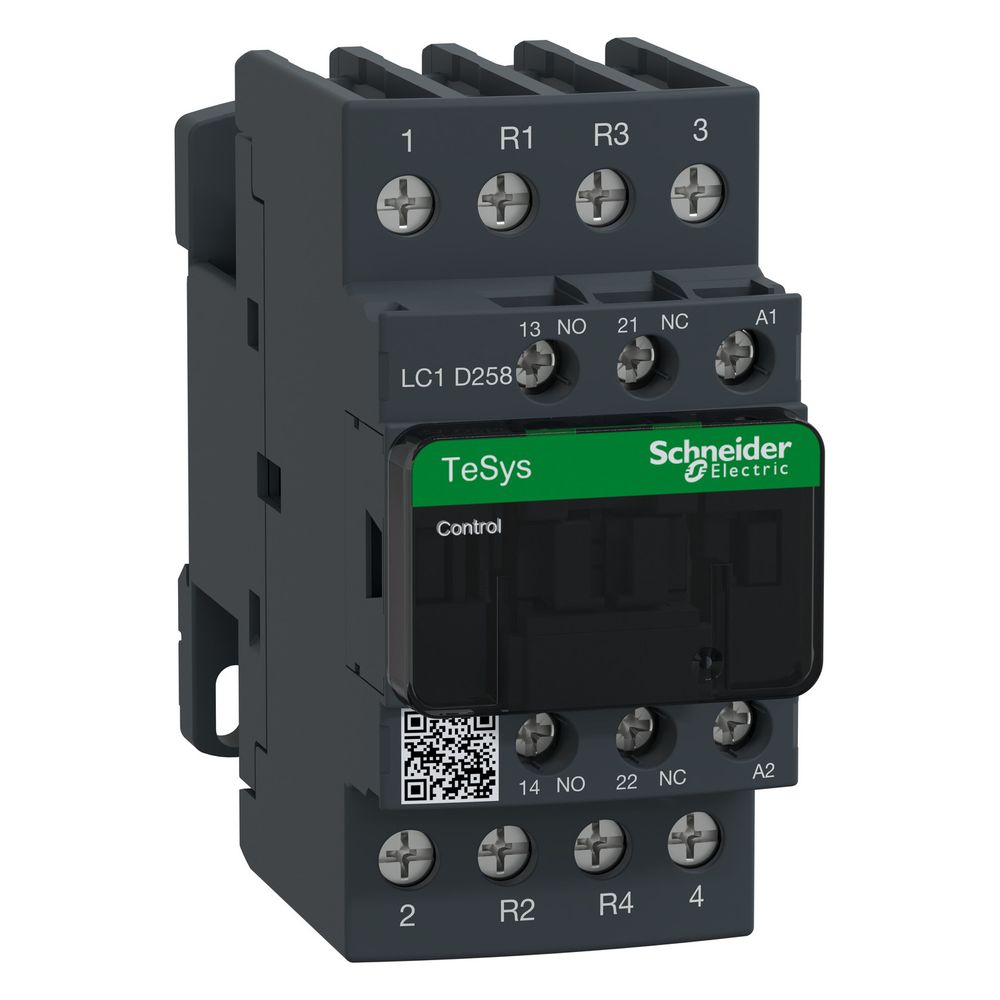

Schneider Electric Schütz TeSys Deca LC1D258P7, 40A 230V AC, 4-polig, 91x45x99mm
Das 4-polige Leistungsschütz aus der Baureihe TeSys Deca ist für den Einsatz mit ohmschen Lasten konzipiert. Mit einer Bemessungssteuerspeisespannung von 230 V AC und einem Bemessungsbetriebsstrom von 40 A bei AC-1 eignet es sich für anspruchsvolle Schaltaufgaben. Das Gerät zeichnet sich durch eine kompakte Bauweise mit 45 mm Breite aus und ermöglicht eine flexible Montage auf Platten oder Schienen.
Robuste Konstruktion und Anschluss
Das Schütz verfügt über zwei Schließer- und zwei Öffner-Hauptkontakte sowie einen integrierten Hilfskontaktblock mit einem Schließer und einem Öffner. Die Anschlüsse sind als Schraubklemmen ausgeführt, die eine sichere Verbindung für flexible und starre Leiter gewährleisten. Dank der räumlichen Trennung von Steuer- und Leistungsebene ist eine übersichtliche Verdrahtung sichergestellt. Die mechanische Lebensdauer von 15 Millionen Schaltspielen unterstreicht die Zuverlässigkeit im Dauerbetrieb.
Sicherheit und Umgebungsbedingungen
Das Gerät ist für eine Betriebshöhe von bis zu 3.000 m ausgelegt. Die Schutzart IP20 an der Vorderseite sowie die Flammenfestigkeit gemäß UL 94 V1 bieten Schutz in industriellen Umgebungen. Zudem ist das Schütz für einen Temperaturbereich von -40 bis 60 °C spezifiziert, wobei bei höheren Temperaturen eine Leistungsreduzierung zu berücksichtigen ist.
Durch die Kombination aus hoher Schaltleistung und kompakter Bauform bietet dieses Schütz eine effiziente Lösung für die Steuerung von Lastkreisen. Mit einer Bemessungsbetriebsspannung von bis zu 440 V AC und einer zuverlässigen Ansteuerung bei 230 V AC gewährleistet es eine präzise Schaltfunktion. Die mechanische Robustheit und die Feuerbeständigkeit machen es zu einer langlebigen Komponente für Maschinensteuerungen.
Technische Daten
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Bemessungssteuerspeisespannung: 230 V AC
- Hauptkontakte: 2 Schließer, 2 Öffner
- Hilfskontakte: 1 Schließer, 1 Öffner
- Bemessungs-Betriebsspannung: 440 V AC
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Höhe: 91 mm
- Tiefe: 99 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anwendung des Schützes | Ohmsche Last |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 2 |
| Anzahl der Öffner als Hauptkontakte | 2 |
| Artikelnummer | SE-LC1D258P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 4P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110250275 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,468 kg |
| Höhe | 91 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,425 |
| Schließer Haupt | 2 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Strommast Kontaktzusammensetzung | 2 S + 2 Ö |
| Tiefe | 99 |
| Verlustleistung pro Pol | 3,2 W AC-1 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 2 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
