Beschreibung

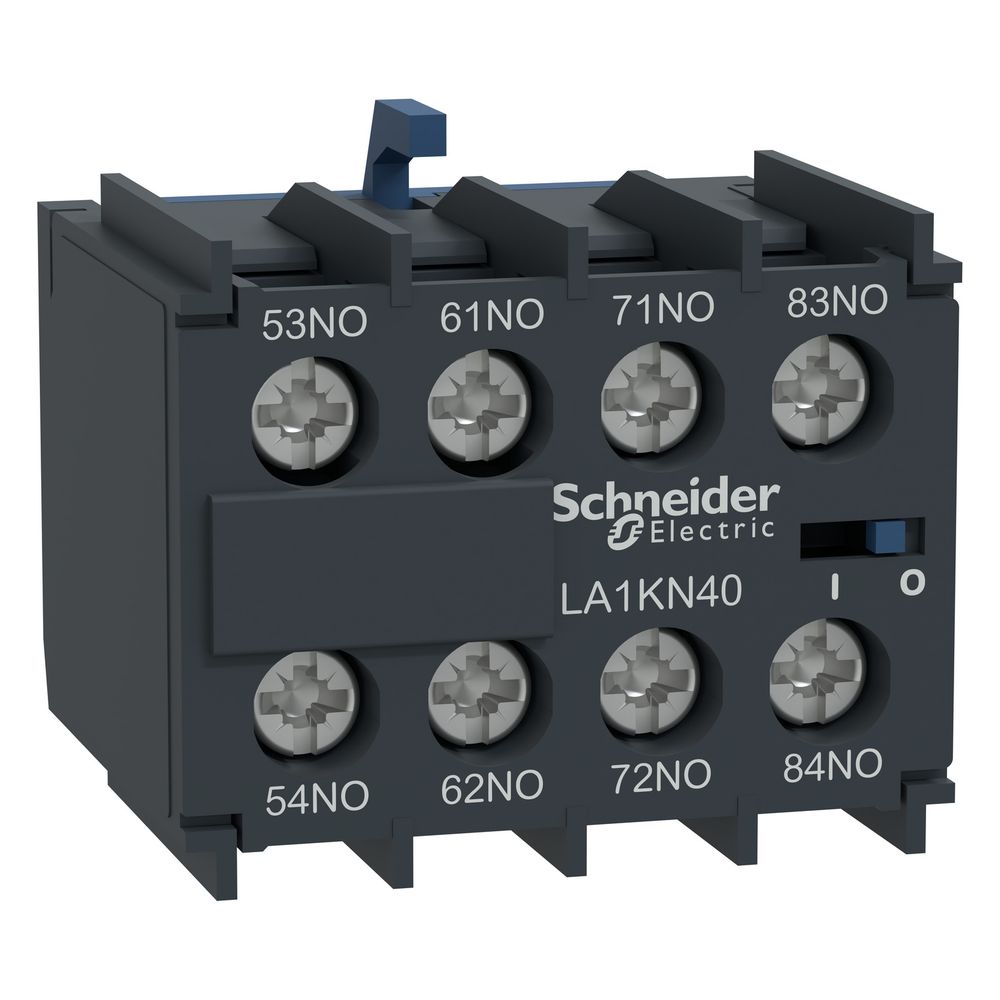

Schneider Electric Hilfsschalterblock TeSys LA1KN40, 4 S, 30x38x35mm
Der Hilfsschalterblock aus der Baureihe TeSys erweitert Schütze und Steuerrelais der Serie LC1K um vier zusätzliche Schließerkontakte. Die Komponente ist für die frontseitige Montage konzipiert und lässt sich einfach auf das entsprechende Schaltgerät aufstecken.
Funktion und Montage
Der Hilfsschalterblock ermöglicht eine zuverlässige Signalübertragung in Steuerstromkreisen. Die unverzögert arbeitenden Kontakte werden über robuste Schraubklemmen angeschlossen, die eine flexible Verdrahtung erlauben. Durch die frontseitige Aufrastmontage ist eine schnelle Integration in bestehende Schaltanlagen möglich. Das Bauteil ist für den Betrieb in einem Temperaturbereich von -25 bis 50 °C ausgelegt und entspricht der Schutzart IP20.
Technische Daten
- Anzahl Schließer: 4
- Montageart: Frontseite
- Anschlussart: Schraubanschluss
- Betriebsbemessungsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Min. Schaltspannung: 17 V
- Min. Schaltstrom: 5 mA
- Breite: 38 mm
- Höhe: 30 mm
- Tiefe: 35 mm
Mit einer Bemessungs-Isolationsspannung von 690 V und einem Bemessungseinschaltvermögen von 110 A bietet dieser Hilfsschalterblock eine hohe Betriebssicherheit für anspruchsvolle Steuerungsaufgaben. Die kompakte Bauweise und die einfache Handhabung durch Schraubklemmen machen ihn zur idealen Ergänzung für TeSys K-Schütze und Steuerrelais. Dank der flammhemmenden Eigenschaften und der Einhaltung internationaler Normen eignet sich das Modul für vielfältige industrielle Anwendungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 50 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Fehlersignalschalter | 0 |
| Artikelnummer | SE-LA1KN40 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys |
| Bedienung der Kontakte | Unverzögert |
| Betriebshöhe | 2.000 |
| Breite | 38 |
| EAN-13 | 3389110500073 |
| Gewicht | 0,1 kg |
| Höhe | 30 |
| Isolationswiderstand | > 10 |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Frontseite |
| nicht überlappender Abstand | 0,5 |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktgewicht | 0,045 |
| Schließer | 4 |
| Strom max | 10 |
| Tiefe | 35 |
| Umgebungstemperatur bei Betrieb | -25…50 |
| Umgebungstemperatur bei Lagerung | -50…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 4 S |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
