Danfoss Fernwärmestation DSE1 Midi, 20kW, PN 25, Stahl, 165L5070

Die Danfoss Fernwärmestation DSE1 Midi ist eine wandhängende Kompaktstation für die indirekte Betriebsweise in Fernwärmenetzen. Sie ist für eine Leistung von 20 kW ausgelegt und für einen maximalen Vorlauf von 140 °C sowie einen Primärdruck von PN25 geeignet. Die Station wurde nach den Vorgaben des TAB FW Nürnberg Datenblatt 3 geplant, gefertigt und zugelassen, mit einem Fernwärmeanschluss von rechts.

Was zeichnet die Danfoss DSE1 Midi aus?

Die Danfoss DSE1 Midi ist eine robuste und zuverlässige Fernwärme-Kompaktstation. Sie ist komplett auf einem stabilen Grundrahmen aus geschlossenem Vierkantprofil verrohrt und elektrisch verdrahtet, was eine einfache Anbindung an das Fernwärmenetz und die Hausanlage ermöglicht. Der Rahmen verfügt über höhenverstellbare Füße und ist zusammen mit den Rohren und Fittings pulverbeschichtet, was zur Langlebigkeit beiträgt. Die geschweißte Ausführung entspricht EN 287 und ist mit einem Spezialanstrich versehen. Die geforderte Wasserqualität entspricht den Vorgaben gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 beziehungsweise VDI2035 zur Vermeidung von Schäden an Warmwasser-Heizungsanlagen nach DIN EN 12828.

Welche Leistungsdaten bietet die Fernwärmestation?

Die Station ist für einen Heizbetrieb mit einer Leistung von 20 kW konzipiert. Auf der Primärseite beträgt die maximale Auslegungstemperatur 140 °C und der maximale Auslegungsdruck 22 bar bei einer Druckstufe von PN25. Der Primärdurchfluss liegt bei 0,27 m³/h mit einer Vorlauftemperatur von 115 °C und einer Rücklauftemperatur von 50 °C. Sekundärseitig sind eine maximale Auslegungstemperatur von 95 °C und ein maximaler Auslegungsdruck von 3 bar bei einer Druckstufe von PN6 vorgesehen. Der Sekundärdurchfluss beträgt 0,70 m³/h bei einer Vorlauftemperatur von 70 °C und einer Rücklauftemperatur von 45 °C.

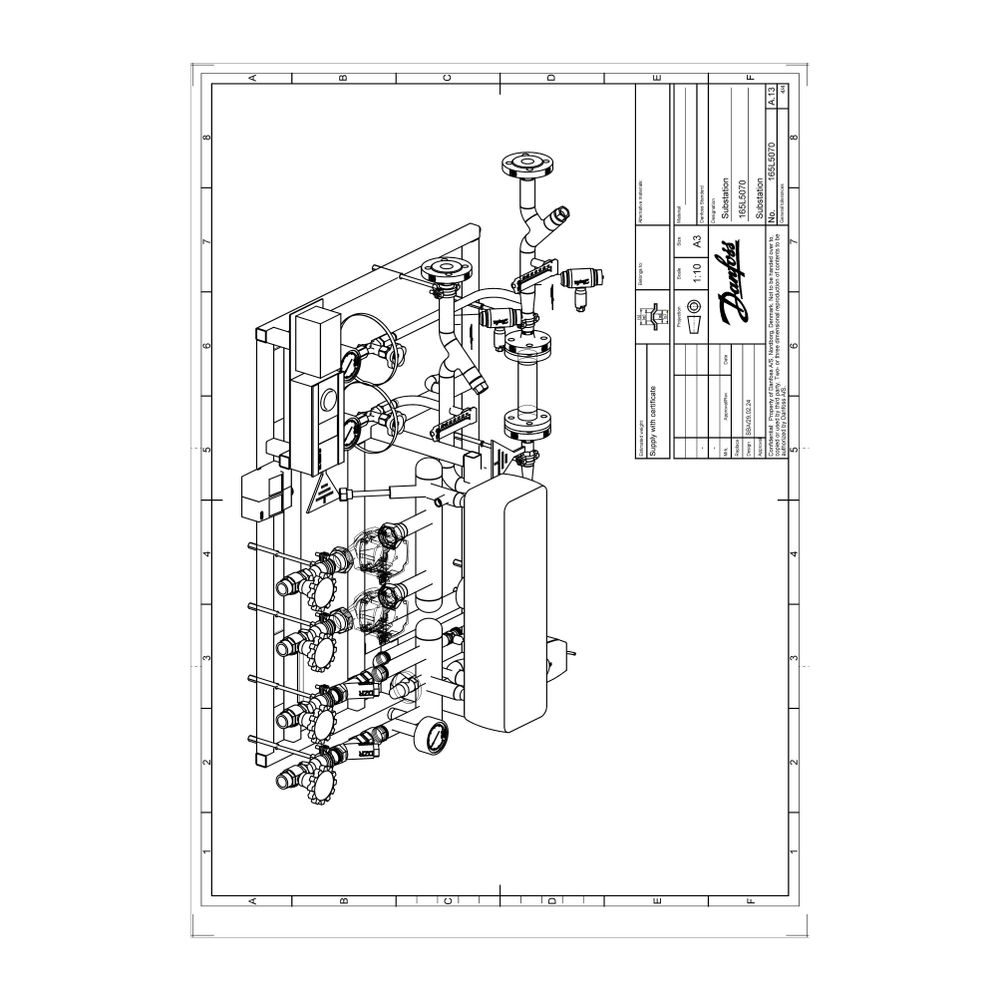

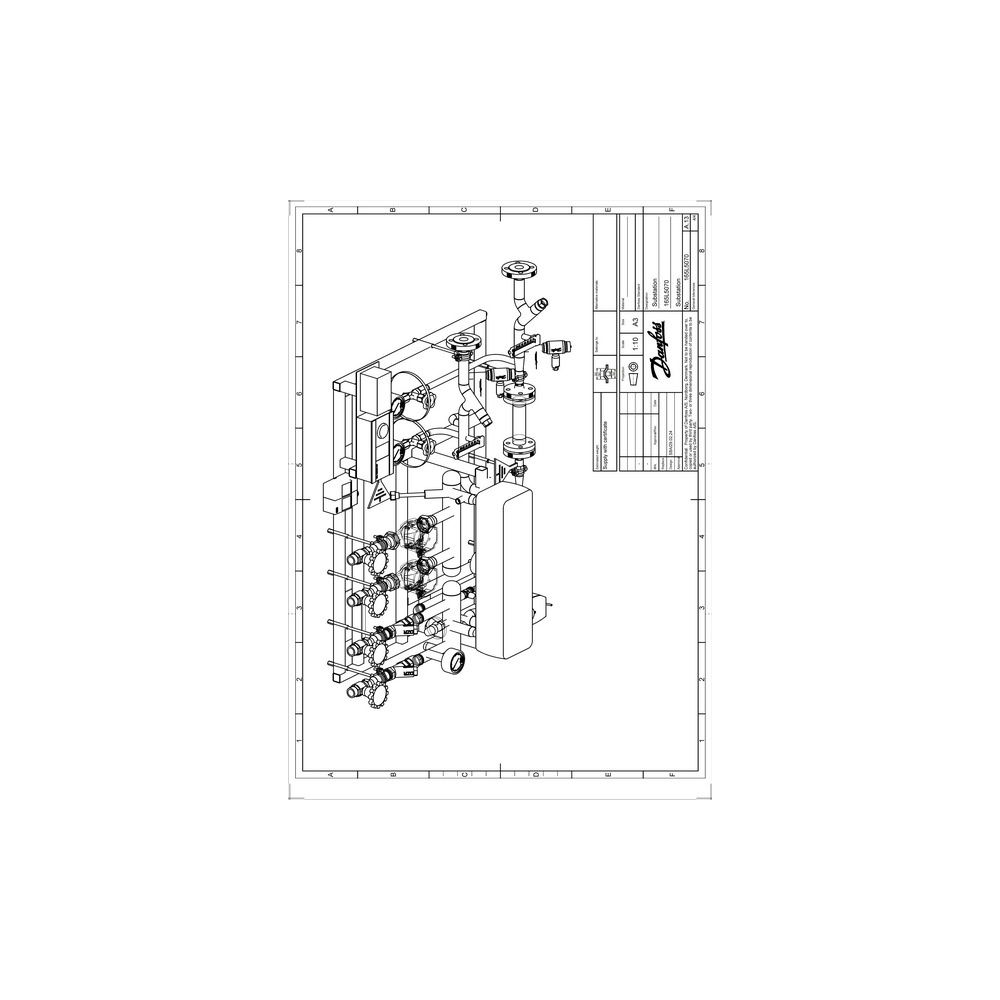

Welche Komponenten sind in der Primärseite integriert?

Die Primärseite der Danfoss DSE1 Midi umfasst einen dichtungslosen Kompakt-Plattenwärmeaustauscher aus Edelstahl, der unter Vakuum hartgelötet ist und eine FCKW-freie Wärmedämmung besitzt. Dieser ist korrosionsbeständig und nach AD-Merkblättern berechnet. Ein Regelventil Danfoss VM 2 mit einem kvs-Wert von 1 und ein elektrischer Stellantrieb Danfoss AMV 13 mit Sicherheitsfunktion (230V) steuern den Durchfluss. Temperaturfühler vom Typ Thermokon TF25 (PT1000) mit Tauchhülse sowie Danfoss Thermometer TDL150 und Danfoss Manometer M80 (0-25 bar) überwachen die Systemparameter.

Welche Komponenten sind in der Sekundärseite und den Heizkreisen enthalten?

Die Sekundärseite ist mit einem digitalen Fernheizungsregler Danfoss ECL310 ausgestattet, der für die witterungsgeführte Vorlauftemperaturregelung mit Rücklauftemperaturbegrenzung sorgt. Dieser ist in die Front eingebaut und beinhaltet Speicher- und Außentemperaturfühler. Ein Sicherheitsventil von WATTS Industries (maximal 3 bar) und ein Manometer Danfoss M80 (0-6 bar) sind ebenfalls vorhanden. Für die beiden Heizkreise (HK1 Heizbetrieb und HK2 Speicherladung) sind jeweils Pumpen Grundfos UPM3 25-50 AUTO L (1x230V), Absperrventile WESA Typ 692, Schmutzfänger Danfoss FVR-DZR und Rückschlagklappen Danfoss Socla 601 integriert.

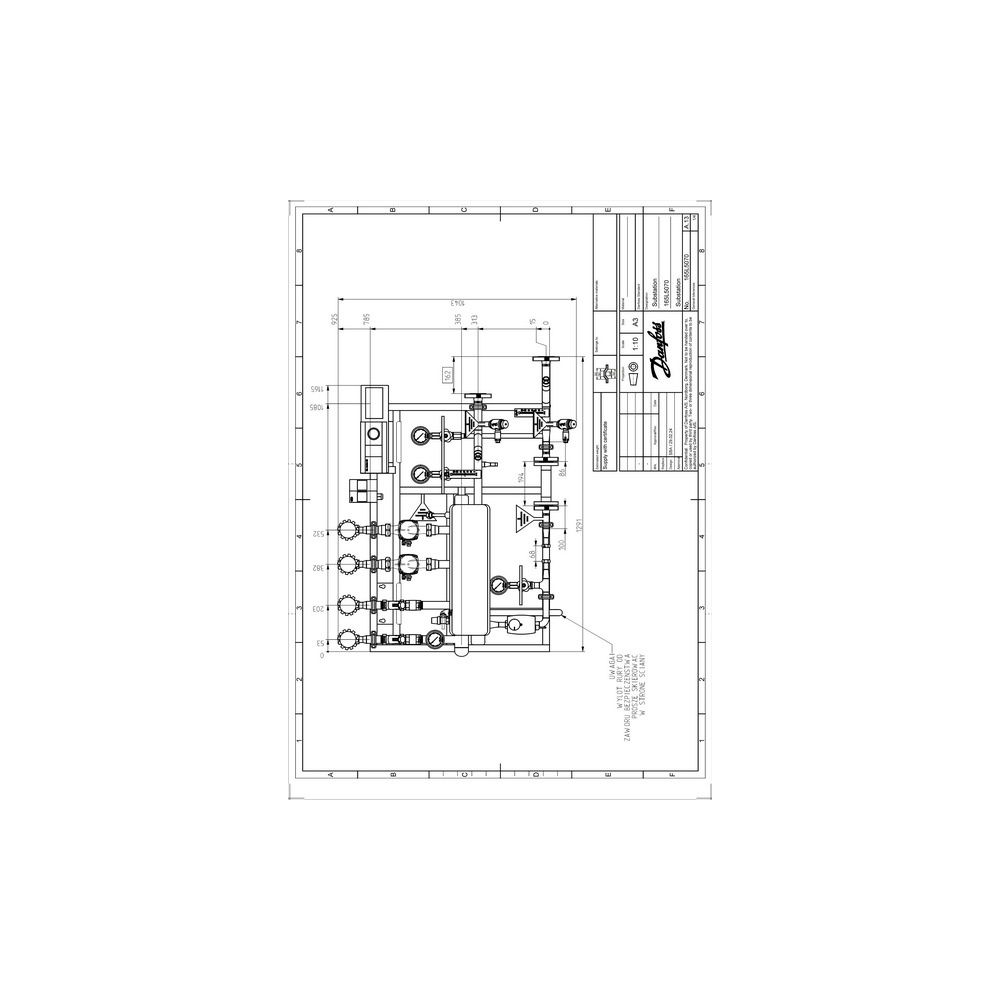

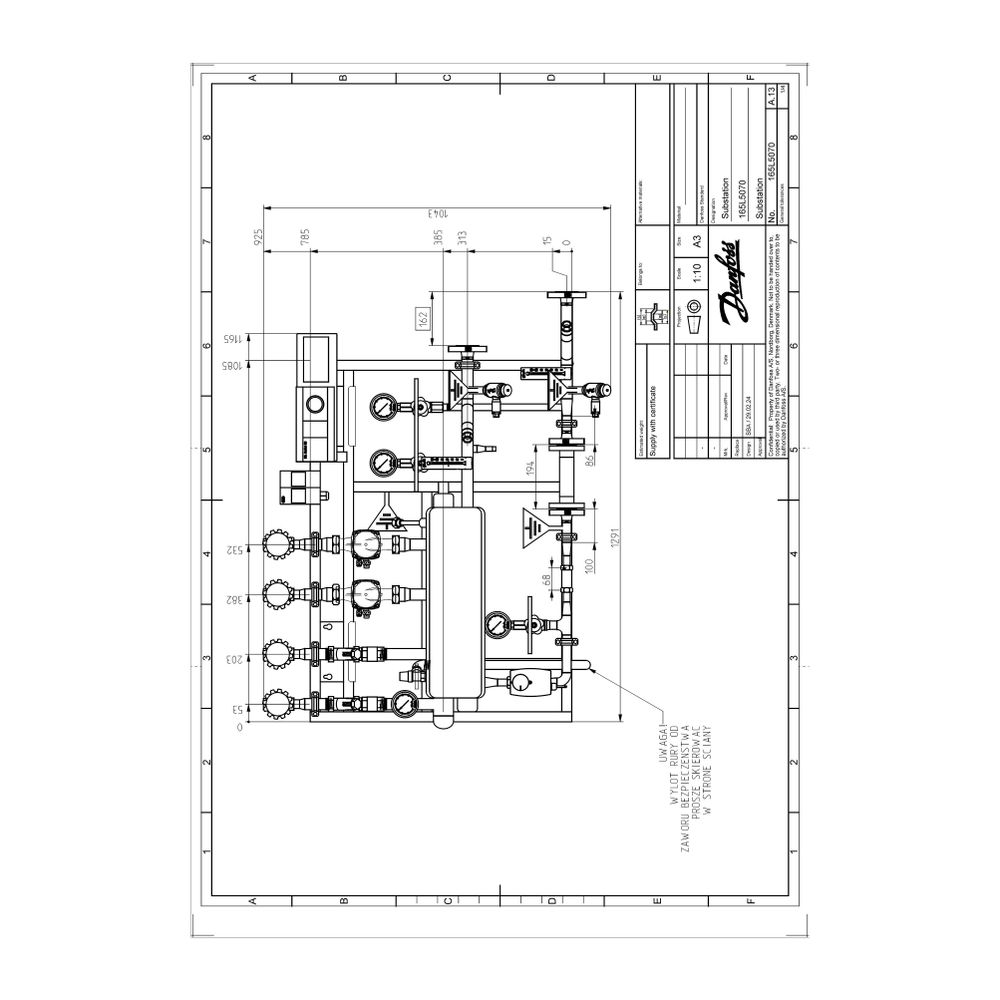

Technische Daten

• Leistung: 20 kW
• Primär max. Auslegungstemperatur: 140 °C
• Primär max. Auslegungsdruck: 22 bar
• Primär Druckstufe: PN25
• Sekundär max. Auslegungstemperatur: 95 °C
• Sekundär max. Auslegungsdruck: 3 bar
• Sekundär Druckstufe: PN6
• Primär Durchfluss: 0,27 m³/h
• Sekundär Durchfluss: 0,70 m³/h
• Pumpen Restförderdruck (Heizkreis): 0,3 bar

Die Danfoss DSE1 Midi Fernwärmestation bietet eine zuverlässige und effiziente Lösung für die Wärmeversorgung in Gebäuden. Mit einer Leistung von 20 kW und einer Primär-Druckstufe von PN25 ist sie für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise, die umfassende Ausstattung mit hochwertigen Komponenten und die präzise Regelung stellen eine optimale Wärmeübertragung und Systemstabilität sicher.
