Beschreibung

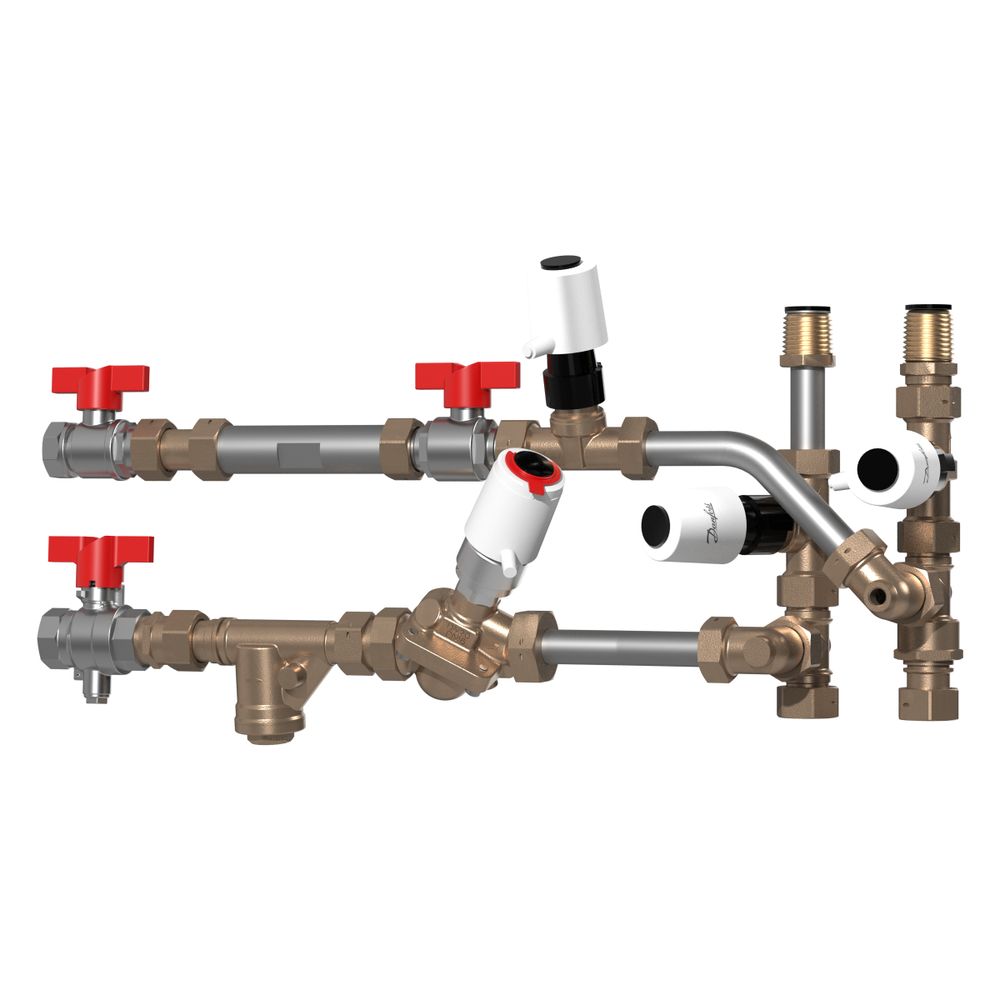

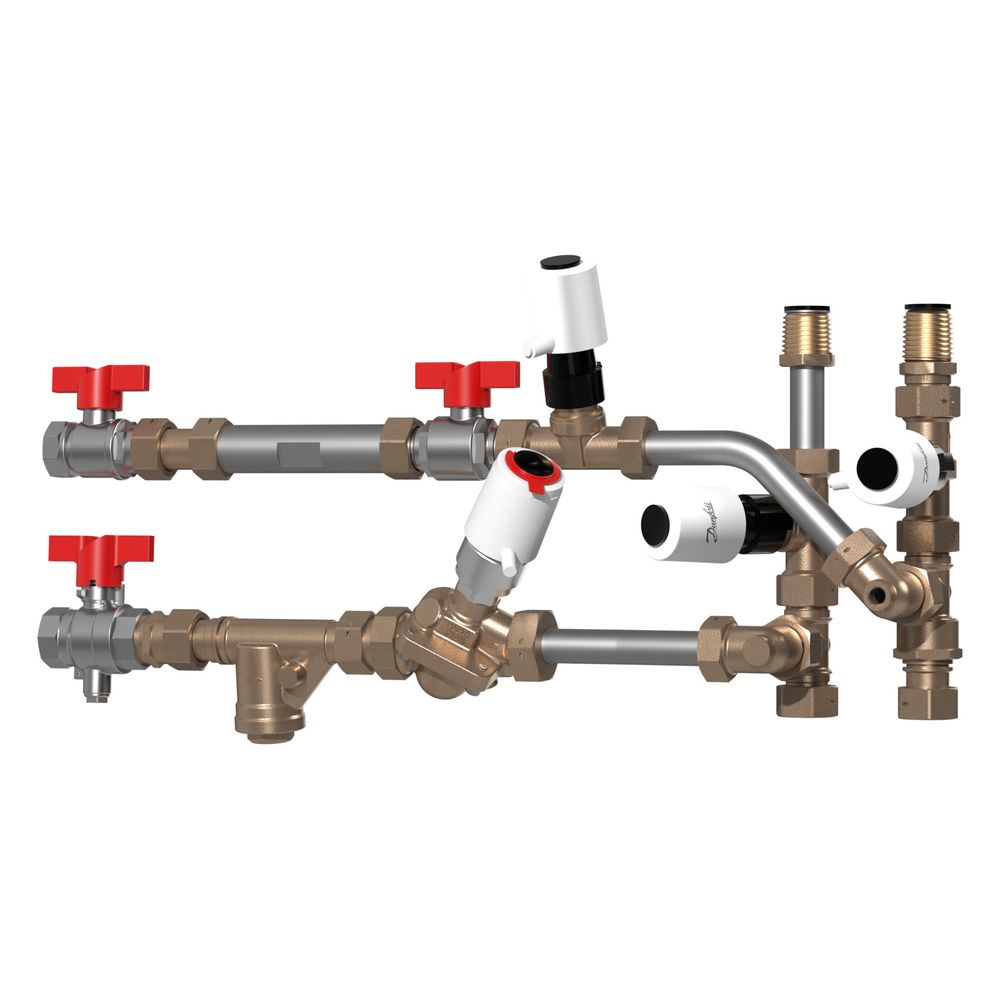

Danfoss Kühlmodul CDM, AB-PM DN20 x RA-C DN15, 4kW, PN 10, 255x500x149mm, 145B9506
Das Danfoss Kühlmodul CDM ermöglicht die effiziente Anbindung einer externen Kälteversorgung an Wohnungsstationen, um eine flexible Umschaltung zwischen Heiz- und Kühlbetrieb über die Fußbodenheizung zu realisieren. Die vormontierte Einheit auf einer Montageplatte ist für den Einbau in Unterputzschränke konzipiert und unterstützt eine maximale Kühlleistung von 4 kW. Durch die integrierte hydraulische Verriegelung und den Differenzdruckregler wird ein zuverlässiger Betrieb in Systemen mit einem Nenndruck von PN 10 sichergestellt.
Funktionsweise und Aufbau
Die Komponente wird zwischen der Wohnungsstation und dem Heizkreisverteiler installiert. Im Kühl-Vorlauf sorgt ein Differenzdruckregler mit Durchflussbegrenzung und einem 230 V Stellantrieb für eine präzise Volumenstromregelung. Zur Umschaltung zwischen den Betriebsmodi Heizen und Kühlen sind Durchgangsventile vom Typ RA-C DN15 mit entsprechenden Stellantrieben verbaut. Ein integrierter Schmutzfänger im versorgungsseitigen Kältevorlauf schützt das System vor Verunreinigungen, während Absperrkugelhähne im Vor- und Rücklauf eine einfache Wartung ermöglichen.
Integration in die Haustechnik
Das Modul ist für die direkte Anbindung an Wohnungsstationen optimiert. Ein Passstück für Kältezähler sowie eine Fühlertasche im Vorlaufkugelhahn sind bereits vorgesehen, um eine exakte Verbrauchserfassung zu ermöglichen. Die kompakte Bauweise mit einer Tiefe von 149 mm erlaubt eine platzsparende Montage in dafür vorgesehenen Unterputzschränken mit einer Mindestbreite von 850 mm.
Die Kombination aus Differenzdruckregelung und automatischer Umschaltfunktion bietet eine effiziente Lösung für die ganzjährige Temperierung von Wohnräumen. Mit einer Anschlussnennweite von DN 20 und einer robusten Auslegung für PN 10 eignet sich das Modul ideal für moderne Heiz- und Kühlsysteme, die eine hohe Betriebssicherheit und eine einfache, zeitsparende Installation ermöglichen.
Technische Daten
- Kühlleistung: 4 kW
- Druckstufe: PN 10
- Anschlussnennweite: DN 20
- Abmessungen (H x B x T): 255 x 500 x 149 mm
- Betriebsspannung: 230 V
- Ventiltyp: RA-C DN 15
- Regelkomponente: AB-PM Differenzdruckregler
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 145B9506 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-145B9506 |
| EAN-13 | 5715255013754 |
| Gewicht | 6 kg |
| WEEE-Nr. | 66490570 |
