Beschreibung

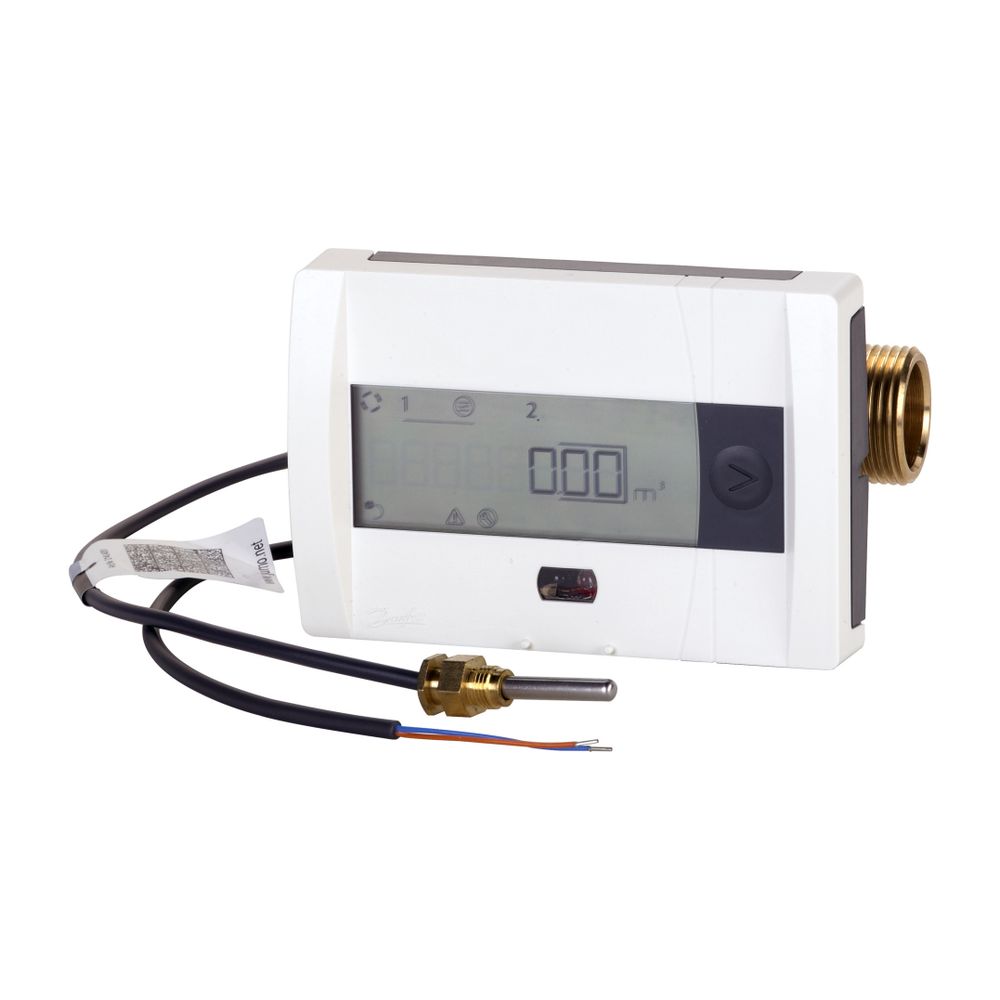

Danfoss Ultraschall-Wärmezähler SonoSelect 10 wireless M-Bus, DN 25, 3,5m3/h, 230V, IP65, 014U0346
Der Danfoss Wärmezähler SonoSelect10 ist ein kompakter Ultraschall-Energiezähler, der für die präzise Erfassung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie in kombinierten Systemen entwickelt wurde. Er ist für die automatische Fernablesung (AMR) vorgesehen und zeichnet sich durch seine robuste Bauweise mit Schutzart IP65 aus, was ihn für anspruchsvolle Umgebungen qualifiziert.
Wie funktioniert die Energieverbrauchsmessung des SonoSelect10?
Der Wärmezähler nutzt bewährte und langlebige Ultraschall-Messtechnik, die ohne Beruhigungsstrecken oder Eintritts- und Austrittsbeschränkungen auskommt. Er besteht aus einem Ultraschall-Durchflusssensor, zwei direkttauchenden Pt1000-Temperaturfühlern und einem Rechenwerk. Diese Komponenten arbeiten zusammen, um Temperaturmessungen, Durchfluss- und Energieberechnungen präzise durchzuführen. Dabei weist das Gerät einen geringen Druckabfall von bis zu 0,03 bar bei Nennvolumenstrom (qp) auf.
Welche Anzeige- und Speicherfunktionen bietet der Wärmezähler?
Das Gerät verfügt über eine große LCD-Anzeige von 85 x 35 mm mit 8 Ziffern und einer Ziffernhöhe von 11,5 mm, die eine übersichtliche Menüführung und einen Informationsbereich bietet. Ein erweitertes Änderungs- und Fehlerprotokoll ist integriert. Die Datenhistorie speichert Werte über vier Jahre, inklusive jährlicher und monatlicher Aufzeichnungen sowie Impulseingangsdaten. Die kompakte Bauweise erleichtert die Integration in bestehende Systeme.
Wie erfolgt die Kommunikation und Erweiterung des SonoSelect10?
Der SonoSelect10 ist mit einem Funkmodul für wireless M-Bus (868 MHz) ausgestattet, das die Zähler-Fernablesung ermöglicht. Die Kommunikations-Baudrate kann zwischen 300, 2.400, 4.800 und 9.600 Bit/s eingestellt werden. Das Gerät ist zudem erweiterbar mit Kommunikationsmodulen in einem Steckplatz, beispielsweise für dualen M-Bus oder die Verbindung mit Wasserzählern. Für die mobile Datenverwaltung steht die SonoApp für Android zur Verfügung, die über Bluetooth LE mittels Dongle kommuniziert.
Für welche technischen Spezifikationen ist der Wärmezähler ausgelegt?
Der Wärmezähler ist für den Einbau in Rohrleitungen mit einem Nenndurchmesser von DN25 und einem Nennvolumenstrom (qp) von 3,5 m³/h ausgelegt. Er ist für Rücklaufanwendungen mit einem Nenndruck von PN16 geeignet. Der Volumensensor arbeitet im Temperaturbereich von 5 bis 95 °C, unterstützt durch direkttauchende PT1000 Temperaturfühler mit einem Durchmesser von 5,2 mm. Die Installation ist ohne spezielle Verarbeitungstechniken oder Spezialwerkzeuge möglich.
Technische Daten
- Nenndurchmesser: DN 25
- Nennvolumenstrom (qp): 3,5 m³/h
- Druckstufe: PN16
- Max. Mediumtemperatur (Dauerbetrieb): 95 °C
- Volumensensor Temperaturbereich: 5-95 °C
- Temperaturfühler: 2 x Pt1000, direkttauchend, Durchmesser 5,2 mm
- Druckabfall bei qp: bis zu 0,03 bar
- Kommunikation: wireless M-Bus 868 MHz
- Stromversorgung: 230 V AC oder 3,6-V-Batterie
- Schutzart: IP65
Der Danfoss Wärmezähler SonoSelect10 bietet eine zuverlässige und präzise Lösung zur Energieverbrauchsmessung in Heiz- und Kühlanlagen. Mit seiner bewährten Ultraschall-Messtechnik, der Möglichkeit zur Fernablesung via wireless M-Bus und der robusten Bauweise mit Schutzart IP65 ist er eine effiziente Wahl für die moderne Energieerfassung. Die flexible Stromversorgung und die umfangreiche Datenhistorie unterstreichen die Leistungsfähigkeit dieses Geräts.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | SonoSelect 10 |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 014U0346 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-014U0346 |
| EAN-13 | 5702425237188 |
| Gewicht | 1,818 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 95 |
| Nenndurchmesser | DN 25 |
| WEEE-Nr. | DE66490570 |
