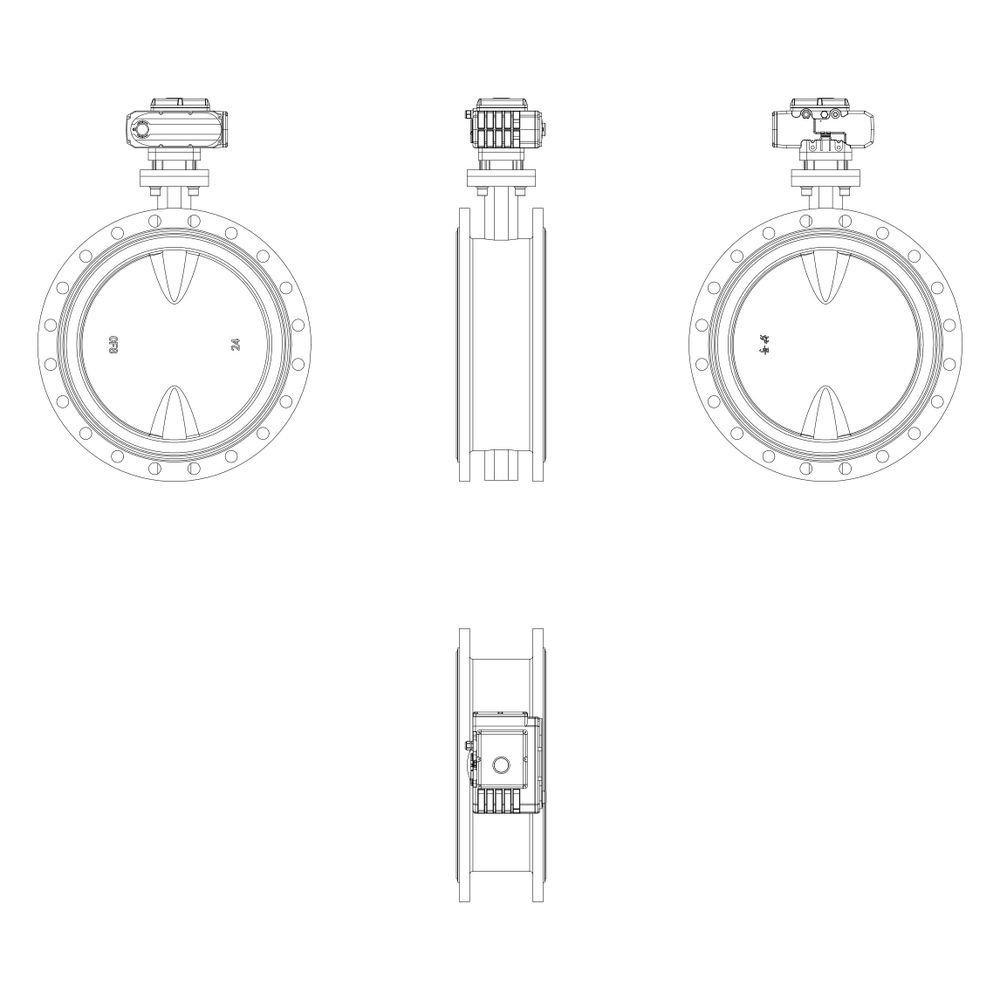

Danfoss motorische Absperrklappe VFH2-FAO, Flansch, DN 600, PN 16, Kvs 36.946m3/h, Gusseisen GGG 40

Diese motorische Absperrklappe der Serie VFH2 ist für den Einsatz in HVAC-Systemen, insbesondere in Kaltwasserkreisläufen und Kühltürmen, konzipiert. Die Flansch-Ausführung zeichnet sich durch eine robuste Konstruktion aus Gusseisen und eine präzise Steuerung mittels eines werkseitig montierten Antriebs aus. Das System ermöglicht eine effiziente Durchflussregelung bei einem Kvs-Wert von 36.946 m³/h.

Robuste Konstruktion und Betriebssicherheit

Das Gehäuse besteht aus Gusseisen (GGG 40) und die Scheibe aus Edelstahl 304, was eine hohe Langlebigkeit sicherstellt. Für den Betrieb unter variablen Bedingungen ist das Gerät mit einer internen Beheizung sowie einer Feuchtigkeitsabfuhr ausgestattet. Die Schutzart IP 67 schützt gegen äußere Einflüsse. Zur Kontrolle vor Ort verfügt die Einheit über eine integrierte Handbetätigung sowie eine optische Stellungsanzeige.

Antrieb und Steuerung

Der Antrieb arbeitet im Ein/Aus-Modus und ist für eine Betriebsspannung von 220 V AC ausgelegt. Zur Überwachung der Betriebszustände sind Endlagen-Rückmeldekontakte vorhanden. Die Klappe ist für einen maximalen Differenzdruck von 10 bar ausgelegt und erfüllt die Anforderungen der Leckrate Klasse A gemäß GB/T 13927.

Die Kombination aus hochwertigen Materialien und durchdachter Antriebstechnik macht diese Absperrklappe zu einer leistungsfähigen Lösung für industrielle Kälteanwendungen. Mit einer Druckstufe von PN 16 und einem hohen Kvs-Wert von 36.946 m³/h bietet das System eine präzise Durchflusssteuerung. Die werkseitige Montage von Klappe und Antrieb reduziert den Installationsaufwand.

Technische Daten

• Nennweite: DN 600
• Druckstufe: PN 16
• Kvs-Wert: 36.946 m³/h
• Max. Differenzdruck: 10 bar
• Gehäusewerkstoff: Gusseisen GGG 40
• Scheibenwerkstoff: Edelstahl 304
• Betriebsspannung: 220 V AC
• Schutzart: IP 67
• Mediumtemperatur: -10 bis 95 °C
• Umgebungstemperatur: -30 bis 60 °C
