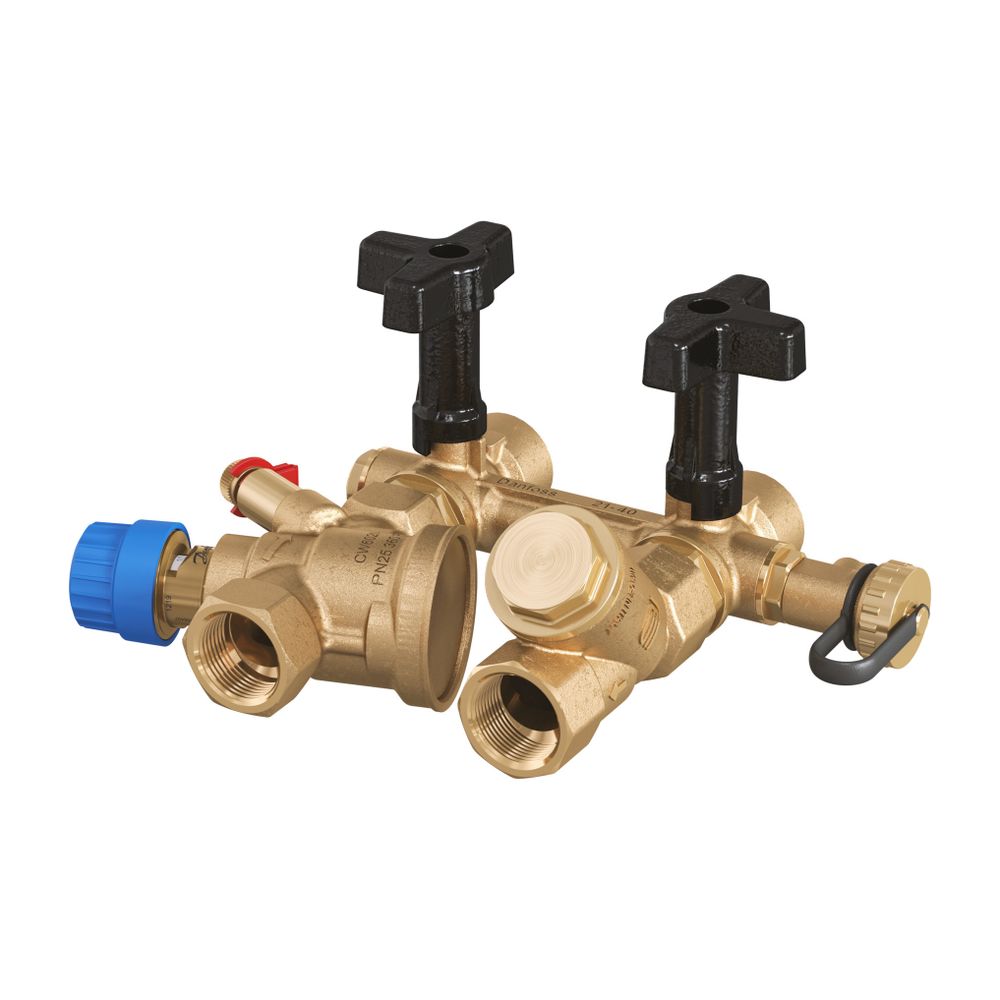

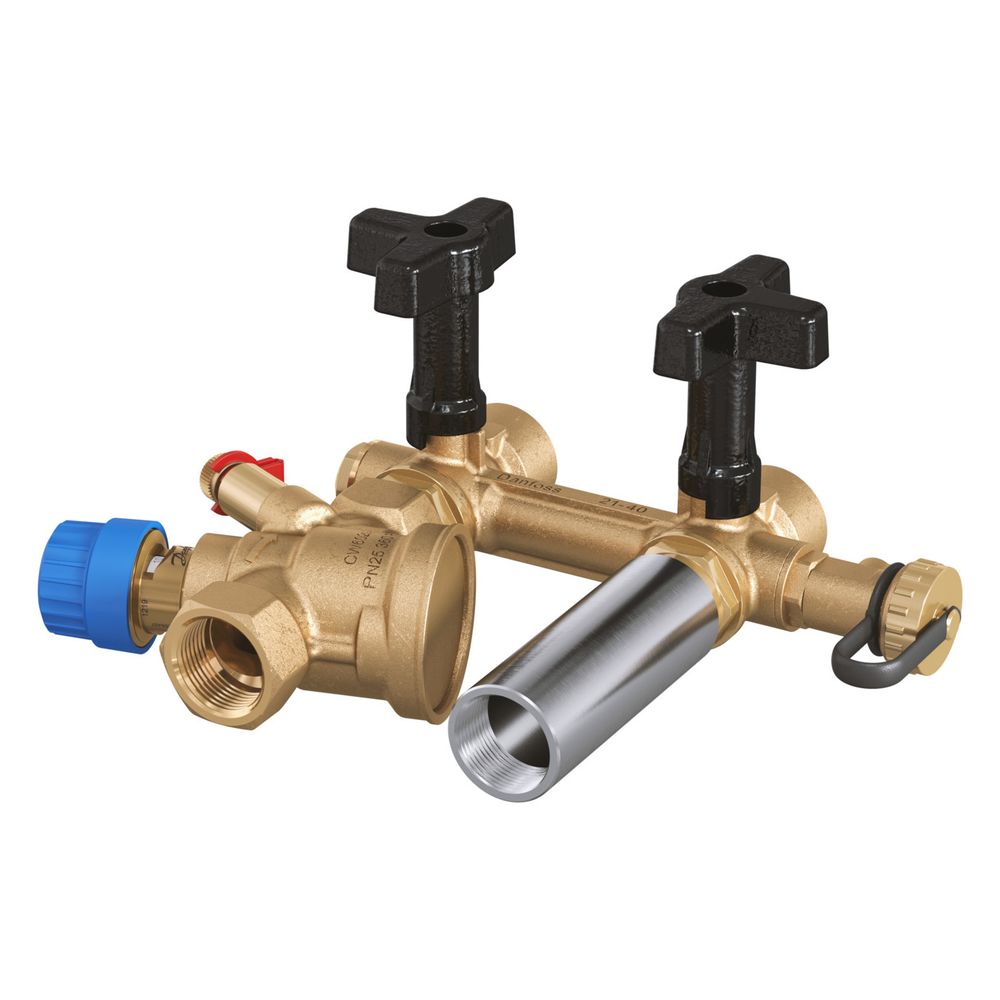

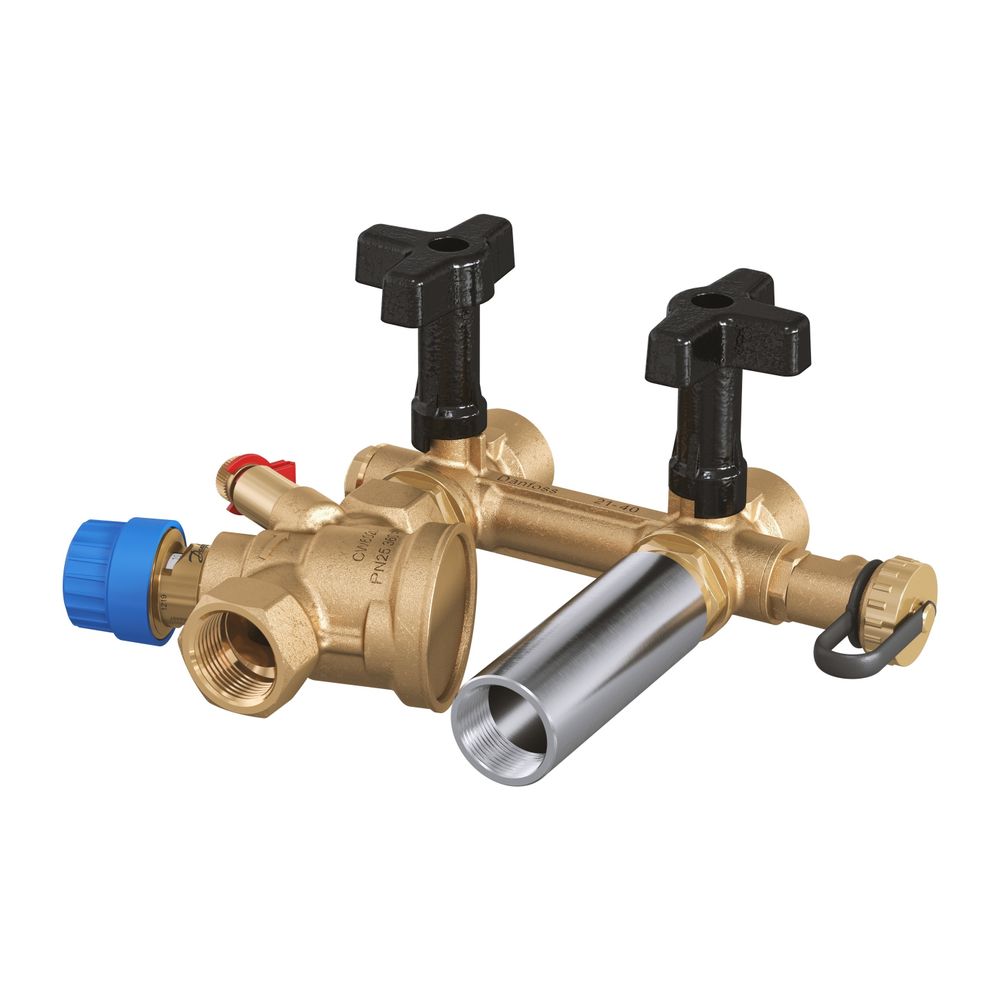

Danfoss Anschluss-Set AB-QM 4.0 Flexo L, DN 15, Einstellbereich 65-650l/h, PN 25, Rp 1/2", links, 003Z1631

Der Danfoss AB-QM 4.0 Flexo 80 L DN15 Anschluss-Set ist eine kompakte und zeitsparende Lösung für den optimalen hydraulischen Abgleich und die präzise Durchflussregelung in Kühl- und Heizungsanwendungen mit variablem Durchfluss. Dieses Set, ausgestattet mit einem druckunabhängigen Abgleich- und Regelventil (PICV) AB-QM 4.0 und einem 3-Wege-Kugelhahn, ist für einen Mittenabstand von 80 mm und einen Einstellbereich von 65 bis 650 l/h konzipiert. Es eignet sich ideal für Gebläsekonvektoren, Deckenkühlkonvektoren, Fancoils, Klimatruhen, Lüftungsgeräte und Kühlbalken und ist als linke Ausführung ohne Schmutzfänger erhältlich.

Welche Vorteile bietet das Anschluss-Set bei der Installation?

Das Danfoss AB-QM 4.0 Flexo Anschluss-Set ist vormontiert und ermöglicht eine verkürzte sowie platzsparende Installation. Mit einem Mittenabstand von 80 mm lässt es sich effizient in verschiedene Systeme integrieren. Das Set ist werkseitig druckgeprüft und für einen Nenndruck von PN25 ausgelegt, was eine zuverlässige Inbetriebnahme sicherstellt. Die verlängerten Griffe an den Absperrkugelhähnen erleichtern die Handhabung bei Inbetriebnahme und Wartung, selbst bei installierter Isolierung. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Wie funktioniert das integrierte Regelventil AB-QM 4.0?

Das integrierte druckunabhängige Abgleich- und Regelventil (PICV) AB-QM 4.0 verhindert Überversorgung und steigert den Wirkungsgrad am Endgerät. Es moduliert den Durchfluss über einen Stellantrieb und bietet eine lineare Regelcharakteristik, unabhängig von Druck und Durchflusseinstellung. Eine konstante Ventilautorität von 1 (100 %) und ein Schließdruck von 16 bar zeichnen es aus. Die Einstellskala in Prozent des Durchflusses und ein Stellverhältnis von 1:1000 ermöglichen präzise Anpassung. Die verschmutzungsresistente Ventilkonstruktion mit Polymer-Kegel und eine Leckrate der Klasse IV (nach IEC 60534-4:2007) ermöglichen hohe Zuverlässigkeit. Prüfnippel sind für Pumpenoptimierung und Durchflussmessung integriert.

Welche Funktionen erleichtern Wartung und Service?

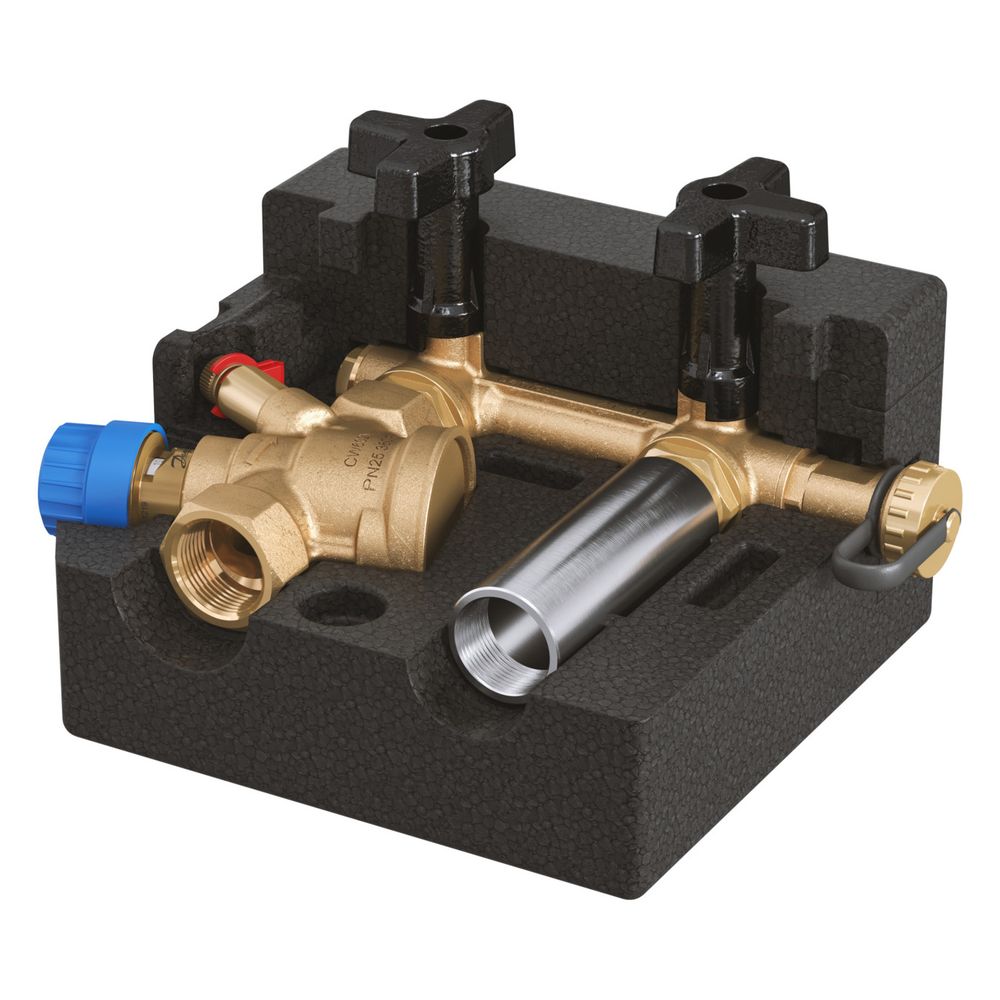

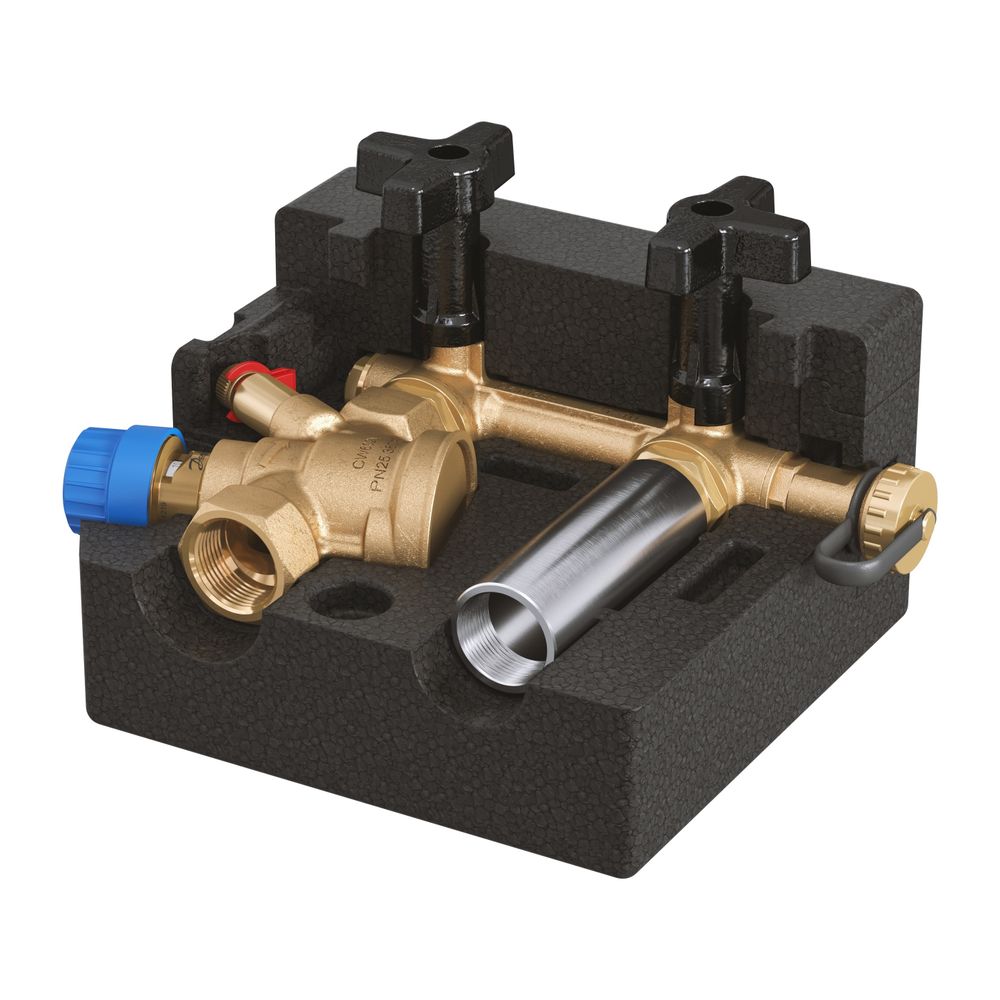

Das Anschluss-Set ist für eine schnelle Instandhaltung, Wartung und Fehlerbehebung konzipiert. Es ermöglicht ein einfaches Spülen, Entleeren und einen unkomplizierten Bypass. Eine Bypass-Strecke mit absperrbaren Kugelhähnen erlaubt das getrennte Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke. Die Konstruktion unterstützt zudem die Druck- und Durchflussüberprüfung. Eine formschlüssige EPP-Schale dient als kompakte Fertig-Isolierung.

Welche Komponenten sind im Anschluss-Set enthalten?

Das Anschluss-Set besteht aus einem druckunabhängigen Abgleich- und Regelventil (PICV), einem H-Stück-Ventilkörper, Prüfnippeln zur Durchfluss- und Differenzdruckmessung sowie Handabsperrungen. Es ist als linke Version und ohne Schmutzfänger ausgeführt.

Technische Daten

• Mittenabstand: 80 mm
• Nennweite: DN 15
• Einstellbereich Durchfluss: 65-650 l/h
• Nenndruck: PN 25
• Anschluss: Innengewinde Rp 1/2" nach ISO 7/1
• Medientemperatur: -10 bis 95 °C
• Ventilautorität: 1 (100 %)
• Schließdruck: 16 bar
• Stellverhältnis: 1:1000
• Leckrate: Klasse IV (nach IEC 60534-4:2007)

Das Danfoss AB-QM 4.0 Flexo Anschluss-Set bietet eine effiziente 8-in-1-Lösung für Regelung, hydraulischen Abgleich, Installation, Messen, Spülen, Füllen, Entleeren und Wartung in modernen Heiz- und Kühlsystemen. Mit seinem druckunabhängigen Regelventil, dem breiten Einstellbereich von 65 bis 650 l/h und einem Nenndruck von PN 25 trägt es maßgeblich zur Energieeffizienz, zum Raumkomfort und zur zuverlässigen Systemfunktion bei variablen Durchflüssen bei.
