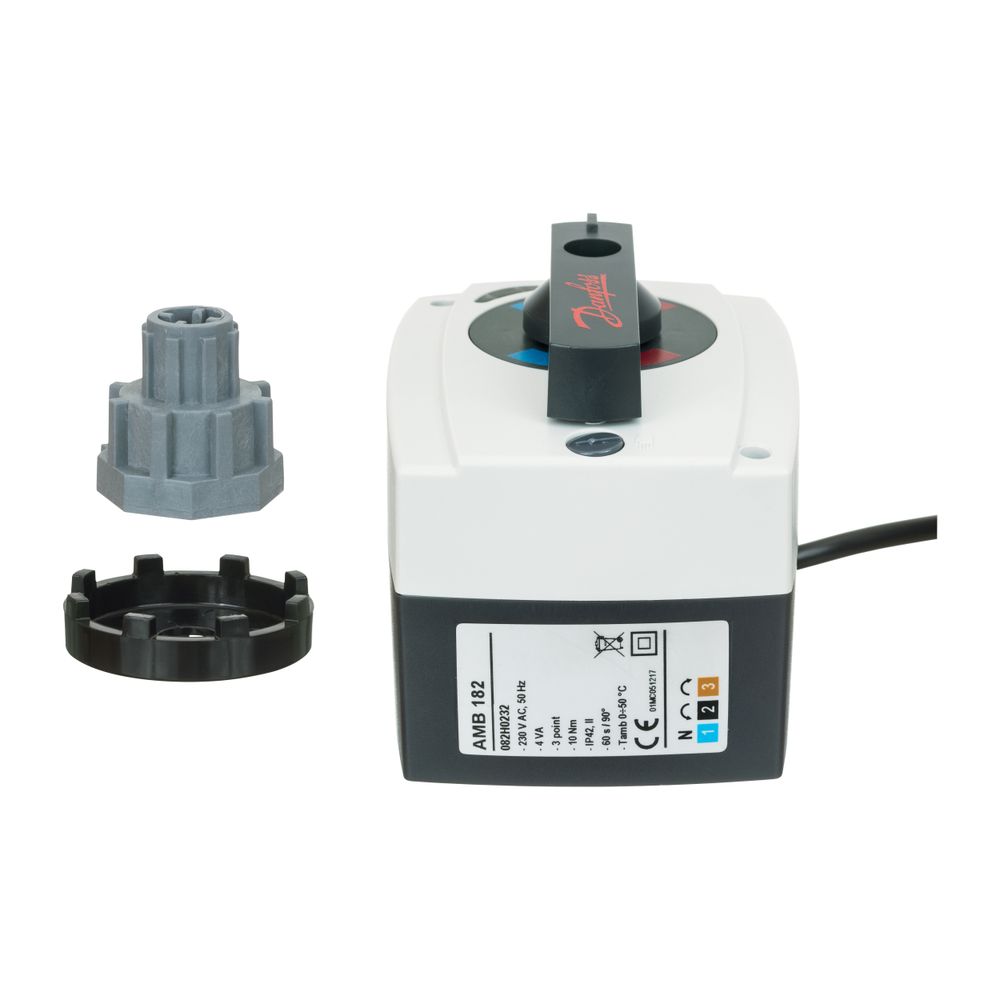

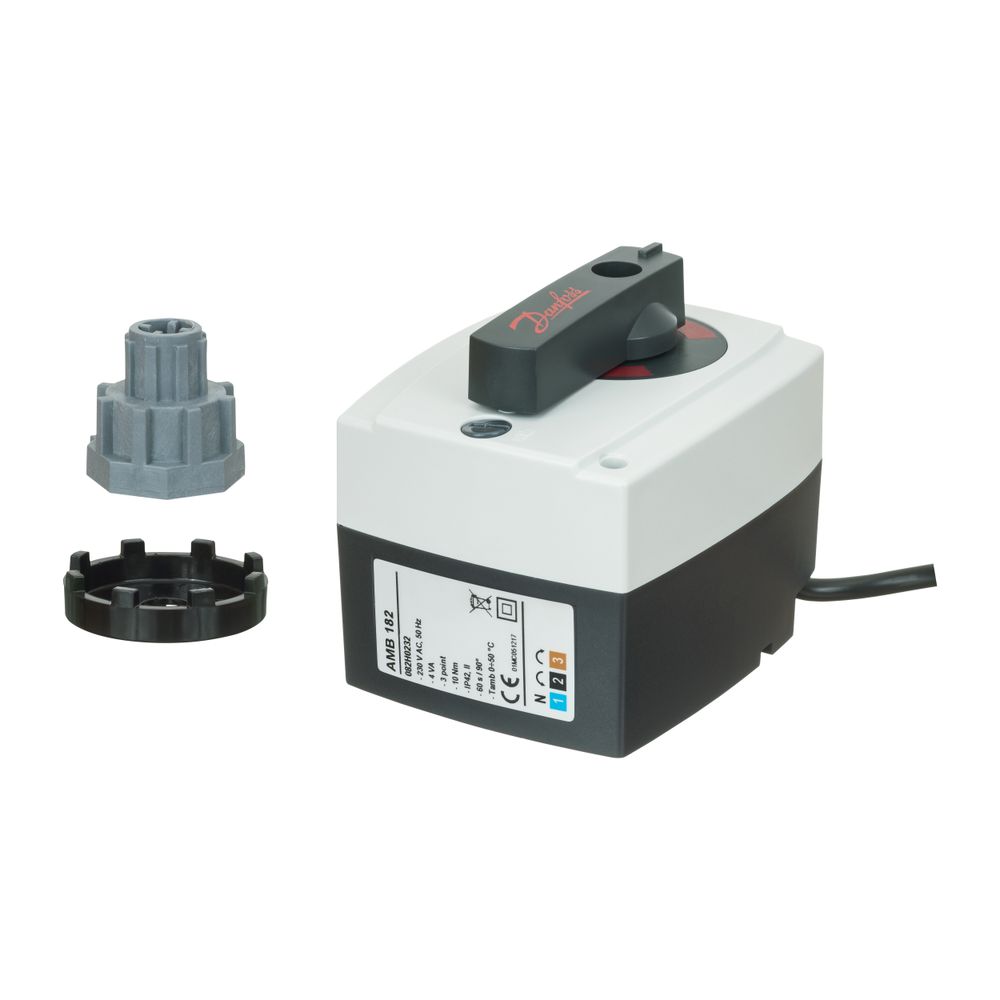

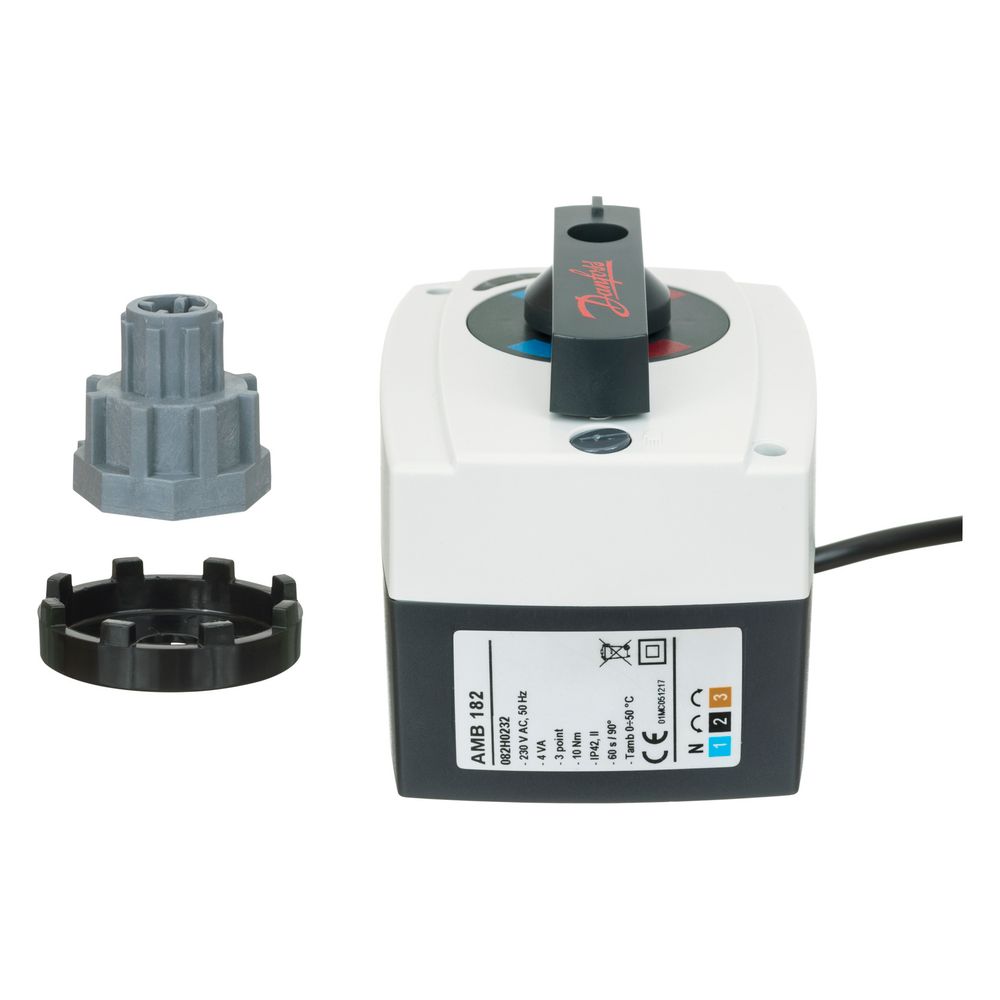

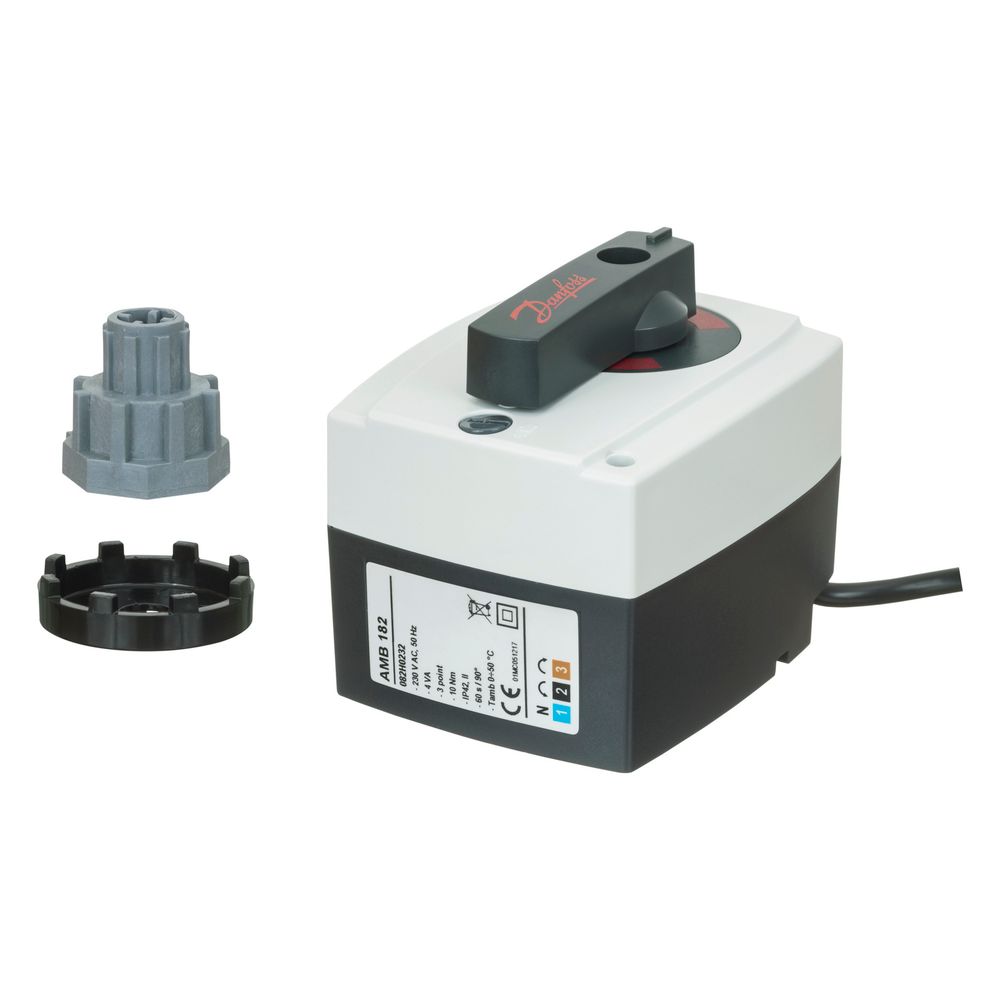

Danfoss Stellantrieb AMB 182, 10Nm 3-Punkt 60s 230V, für HRB/HRE/HFE DN 65-100, 082H0232

Der Danfoss AMB 182 Antrieb ist ein elektrischer 3-Punkt-Stellantrieb, der speziell für die präzise Steuerung von Danfoss Mischventilen der Serien HRB, HRE und HFE mit Nennweiten von DN 65 bis DN 100 konzipiert wurde. Mit einer Stellkraft von 10 Nm und einer Stellzeit von 60 Sekunden für 90 Grad ermöglicht dieses rotierende Modell eine zuverlässige Regelung in Heizungs- und Klimaanlagen. Die Versorgung erfolgt über 230 V Wechselspannung.

Wie erfolgt die Steuerung und Bedienung des Antriebs?

Der Danfoss AMB 182 Antrieb arbeitet mit einem 3-Punkt-Steuersignal und bietet durch seinen integrierten Hand-Automatikschalter eine hohe Flexibilität. Dies ermöglicht sowohl den automatischen Betrieb als auch eine manuelle Bedienung bei Bedarf. Ein mechanischer Standanzeiger ist vorhanden, um die aktuelle Position des Antriebs jederzeit visuell zu überprüfen. Die Übertragung der Bewegungen erfolgt magnetisch, was eine verschleißarme und präzise Steuerung unterstützt. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Für welche Einsatzbereiche ist der AMB 182 geeignet?

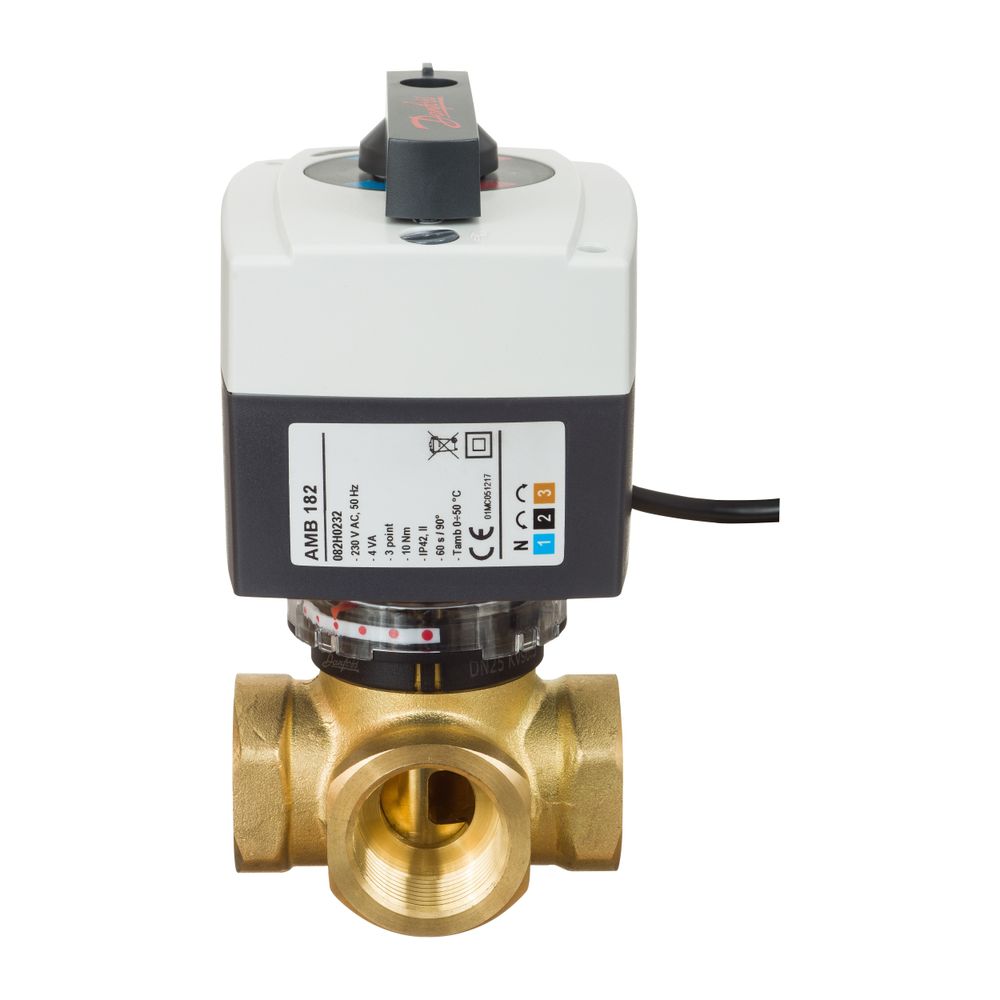

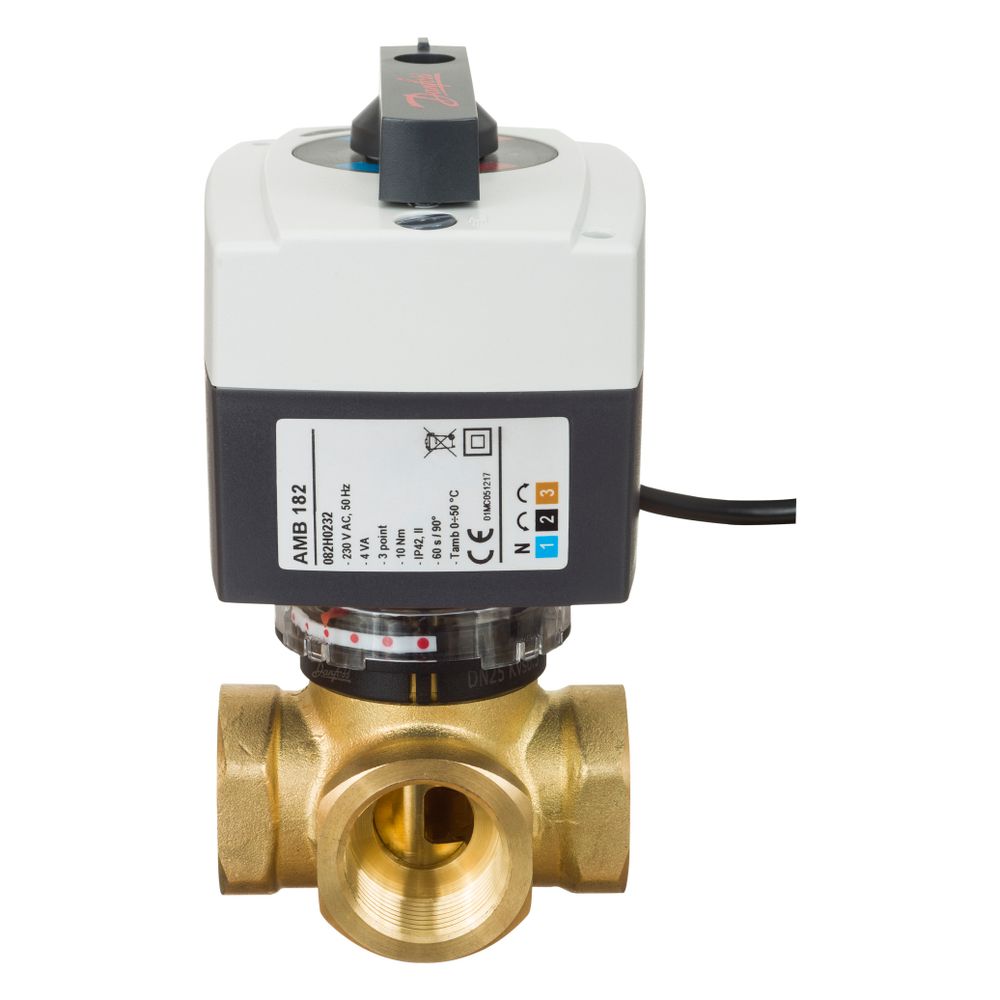

Dieser Stellantrieb ist speziell für den Einsatz mit Danfoss Mischventilen der Typen HRB, HRE und HFE im Nennweitenbereich von DN 65 bis DN 100 vorgesehen. Er ist für den Betrieb in Umgebungen mit Temperaturen von 0 bis 50 °C ausgelegt und kann Medien mit einer Temperatur von bis zu 110 °C steuern. Die Schutzart IP42 bietet Schutz gegen feste Fremdkörper mit einem Durchmesser größer als 1 mm sowie gegen senkrecht fallendes Tropfwasser. Das Gehäuse besteht aus robustem Kunststoff, was eine langlebige und korrosionsbeständige Ausführung ermöglicht.

Welche technischen Leistungsdaten bietet der Danfoss AMB 182?

Der Antrieb liefert ein Drehmoment von 10 Nm und erreicht einen maximalen Drehwinkel von 90 Grad in einer Stellzeit von 60 Sekunden. Die maximale elektrische Leistungsaufnahme beträgt 3,5 VA. Die Netzspannung beträgt 230 V AC. Mit einer Bauhöhe von 100 mm, einer Baulänge von 127 mm und einer Bautiefe von 160 mm lässt sich der Antrieb kompakt installieren.

Technische Daten

• Ausführung: rotierend
• Steuersignal: Dreipunkt
• Drehmoment: 10 Nm
• Stellzeit für 90 Grad: 60 Sekunden
• Max. elektrische Leistungsaufnahme: 3,5 VA
• Versorgungsspannung: 230 V AC
• Max. Mediumstemperatur: 110 °C
• Umgebungstemperatur: 0 bis 50 °C
• Schutzart: IP42
• Werkstoff des Gehäuses: Kunststoff

Der Danfoss AMB 182 Antrieb bietet eine zuverlässige und präzise Steuerung von Mischventilen in Heizungs-, Klima- und Lüftungsanlagen. Seine robuste Bauweise aus Kunststoff, die flexible Bedienung durch den Hand-Automatikschalter und die spezifische Auslegung für Danfoss HRB/HRE/HFE Ventile mit 10 Nm Drehmoment und 230 V AC Versorgungsspannung stellen eine effiziente und langlebige Funktion sicher.
