Danfoss Fernwärmestation DSE1 MIDI, 20kW, PN 25, wandhängend, Anschluss links, 165L5069

Die Danfoss Fernwärmestation DSE1 Midi ist eine wandhängende Kompaktstation, die für den Fernwärmeanschluss von links ausgelegt ist. Mit einer Leistung von 20 kW und einer maximalen Vorlauftemperatur von 140 °C auf der Primärseite bei einer Druckstufe von PN25, ist sie für den Heizbetrieb konzipiert. Die Station wurde nach den Vorgaben der TAB FW Nürnberg Datenblatt 3 geplant, gefertigt und zugelassen und bietet eine indirekte Betriebsweise.

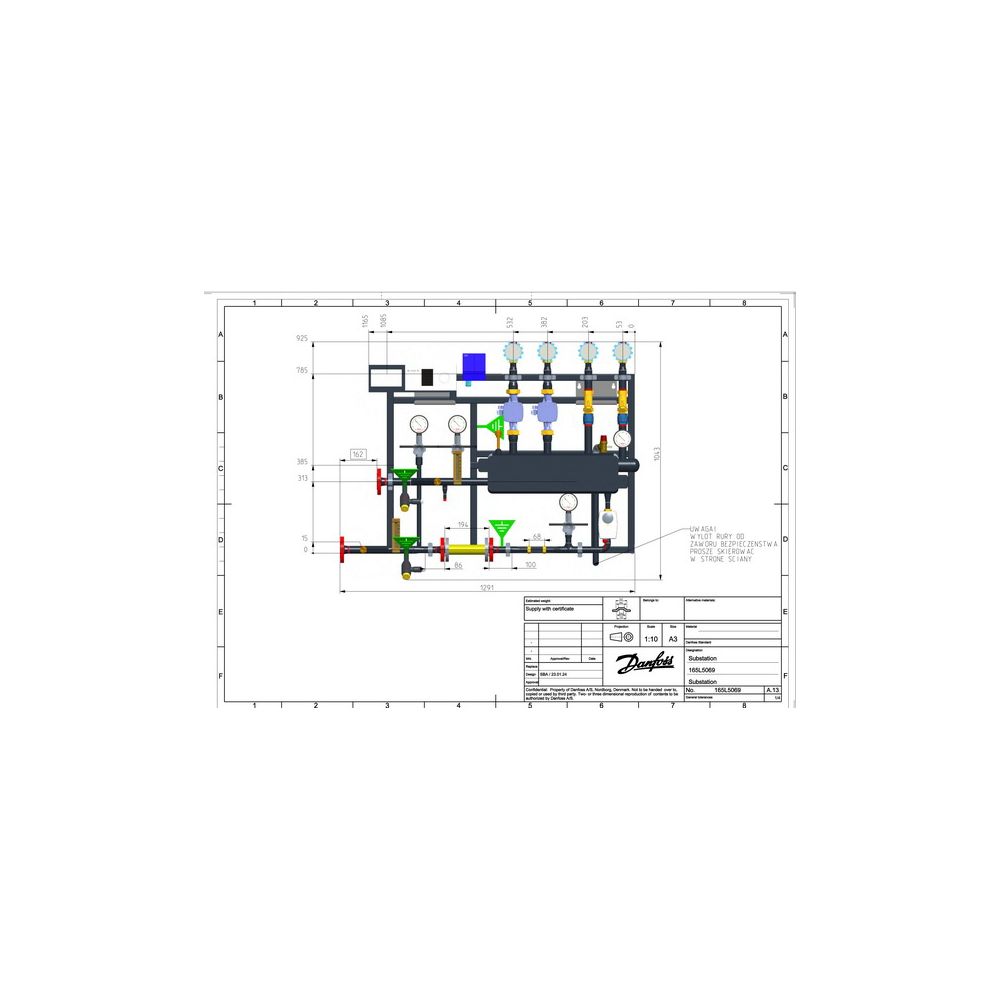

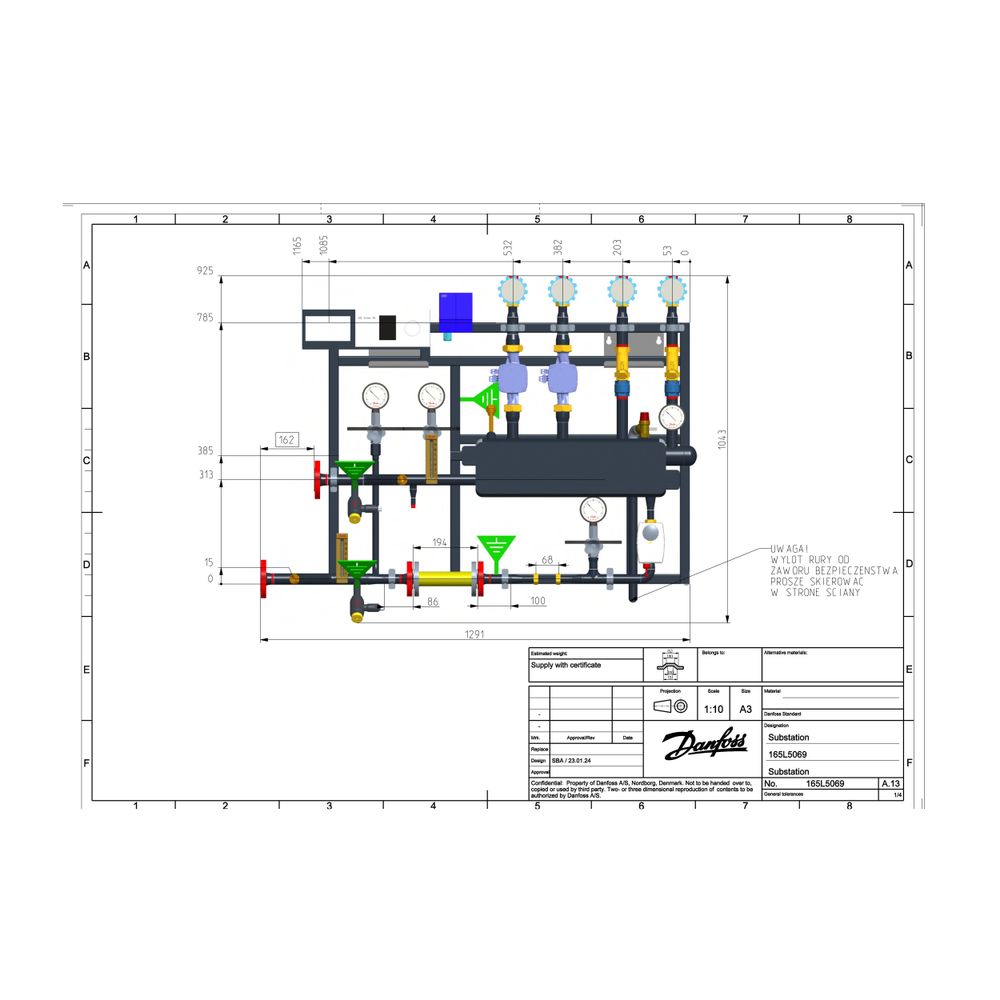

Wie ist die Ausführung und Konstruktion der Fernwärmestation?

Die Danfoss DSE1 Midi ist eine Fernwärme-Kompaktstation für den indirekten Betrieb. Ihre geschweißte Ausführung entspricht der Norm EN 287 und ist mit einem Spezialanstrich versehen. Die gesamte Einheit ist auf einem stabilen Grundrahmen aus geschlossenem Vierkantprofil verrohrt und elektrisch verdrahtet, was eine einfache Anbindung an das Fernwärmenetz und die Hausanlage ermöglicht. Höhenverstellbare Füße am Rahmen sorgen für eine flexible Installation. Rahmen, Rohre und Fittings sind pulverbeschichtet, was zur Langlebigkeit beiträgt. Die geforderte Wasserqualität muss gemäß AGFW-Arbeitsblatt FW 510/VdTÜV TCh 1466 beziehungsweise VDI2035 eingehalten werden, um Schäden an Warmwasser-Heizungsanlagen nach DIN EN 12828 zu vermeiden.

Welche technischen Daten und Betriebsparameter sind relevant?

Die Primärseite der Station ist für eine maximale Auslegungstemperatur von 140.0 °C und einen maximalen Auslegungsdruck von 22.0 bar bei einer Druckstufe von PN25 ausgelegt. Der Gesamtdruckverlust beträgt 0.09 bar. Im Heizbetrieb auf der Primärseite liegt der Durchfluss bei 0.27 m³/h, die Vorlauftemperatur bei 115.0 °C und die Rücklauftemperatur bei 50.0 °C. Die Sekundärseite ist für eine maximale Auslegungstemperatur von 95.0 °C und einen maximalen Auslegungsdruck von 3 bar bei einer Druckstufe von PN6 konzipiert. Der Durchfluss auf der Sekundärseite beträgt 0.70 m³/h, die Vorlauftemperatur 70.0 °C und die Rücklauftemperatur 45.0 °C.

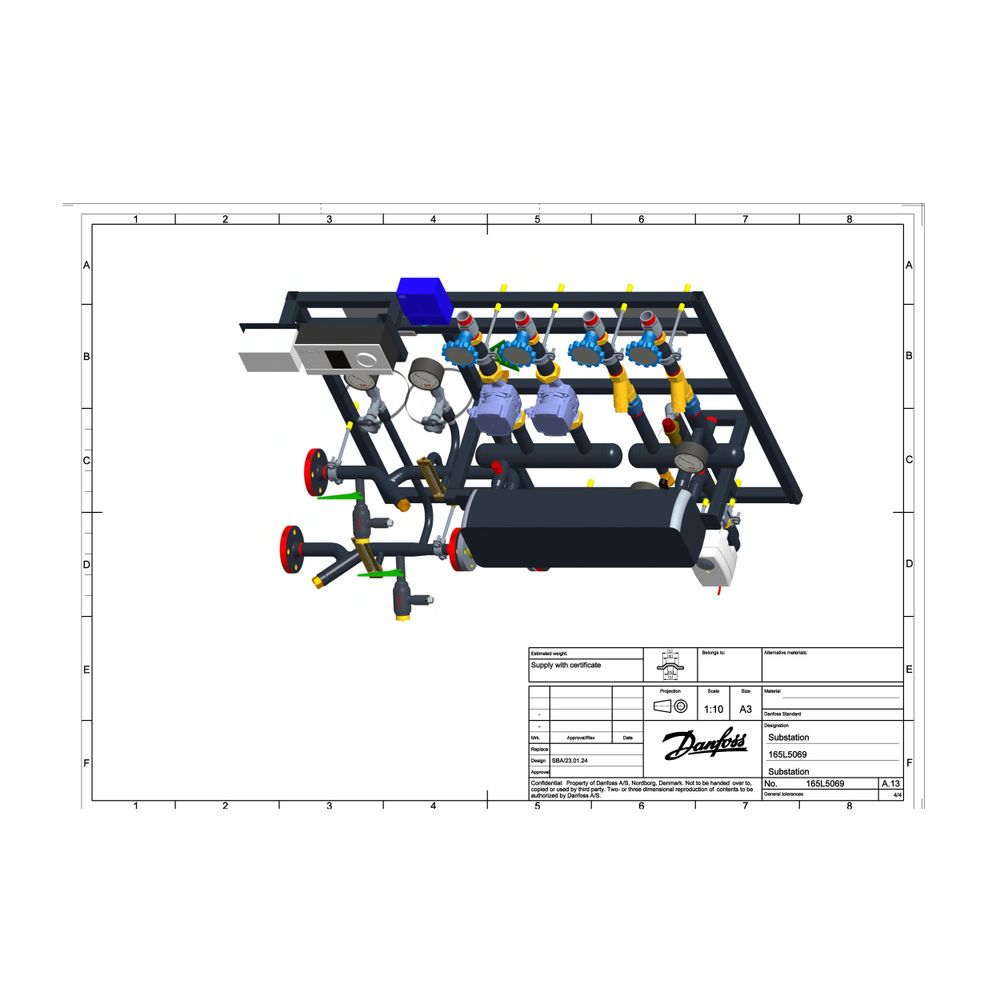

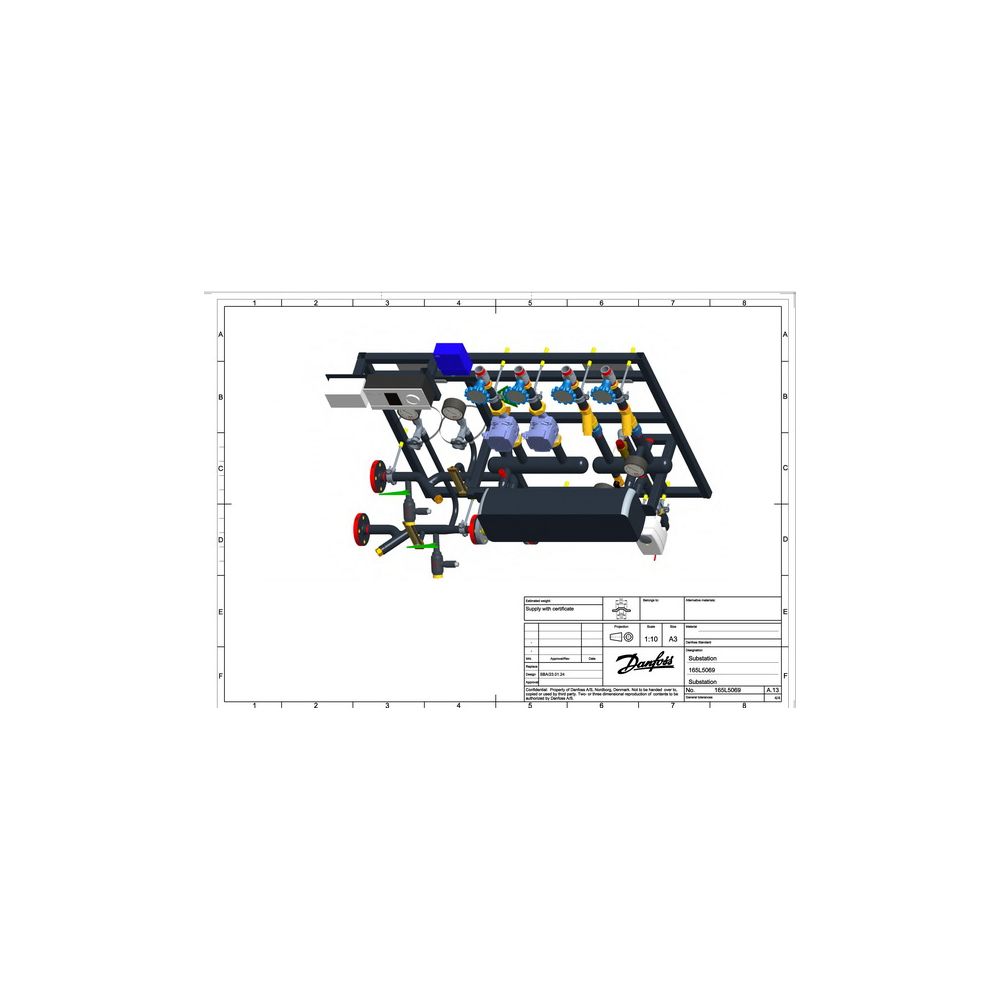

Welche Komponenten sind in der Fernwärmestation integriert?

Im Zentrum der Danfoss DSE1 Midi steht ein dichtungsloser Kompakt-Plattenwärmeaustauscher aus Edelstahl, der unter Vakuum kupfergelötet ist und eine FCKW-freie Wärmedämmung umfasst. Die Primärseite ist mit einem Regelventil Danfoss VM 2, einem elektrischen Stellantrieb Danfoss AMV 13 mit Sicherheitsfunktion, Fühlern mit Tauchhülsen, Flanschanschlüssen, Entleerungen, Thermometern und Manometern ausgestattet. Auf der Sekundärseite für den Hauptkreis ist ein digitaler Fernheizungsregler ECL310 zur witterungsgeführten Vorlauftemperaturregelung mit Rücklauftemperaturbegrenzung integriert. Ergänzt wird dies durch ein Sicherheitsventil, eine Entleerung, ein Manometer, eine Wärmedämmung DH-BOX und einen Sicherheitstemperaturwächter Jumo AT220. Für die Heizkreise 1 und 2 sind jeweils Pumpen Grundfos UPM3 25-50 AUTO L, Absperrventile mit Thermometern, Schmutzfänger Danfoss FVR-DZR und Rückschlagklappen Danfoss Socla 601 vorgesehen.

Welche Leistungsdaten gelten für die Heizkreise?

Für den Heizkreis 1 (WT1 HK1) sind eine Leistung von 20.0 kW, eine Vorlauftemperatur von 70.0 °C und eine Rücklauftemperatur von 48.0 °C bei einem Volumenstrom von 0.80 m³/h und einem Pumpen Restförderdruck von 0.3 bar vorgesehen. Für die Speicherladung (WT1 HK2) gelten ebenfalls 20.0 kW Leistung, eine Vorlauftemperatur von 70.0 °C und eine Rücklauftemperatur von 30.0 °C bei einem Volumenstrom von 0.44 m³/h und einem Pumpen Restförderdruck von 0.3 bar.

Technische Daten

• Leistung: 20.0 kW
• Primär max. Auslegungstemperatur: 140.0 °C
• Primär max. Auslegungsdruck: 22.0 bar
• Primär Druckstufe: PN25
• Sekundär max. Auslegungstemperatur: 95.0 °C
• Sekundär max. Auslegungsdruck: 3 bar
• Sekundär Druckstufe: PN6
• Primär Durchfluss: 0.27 m³/h
• Sekundär Durchfluss: 0.70 m³/h
• Anschluss: links

Die Danfoss DSE1 Midi Fernwärmestation bietet eine robuste und technisch ausgereifte Lösung für den Heizbetrieb mit Fernwärme. Mit einer Leistung von 20 kW, einer hohen maximalen Auslegungstemperatur von 140 °C auf der Primärseite und einem stabilen Rahmen ist sie für den Einsatz in anspruchsvollen Heizungsanlagen geeignet. Die umfangreiche Ausstattung mit Regel- und Sicherheitselementen sorgt für einen zuverlässigen Betrieb und eine präzise Steuerung der Heizkreise.
