Beschreibung

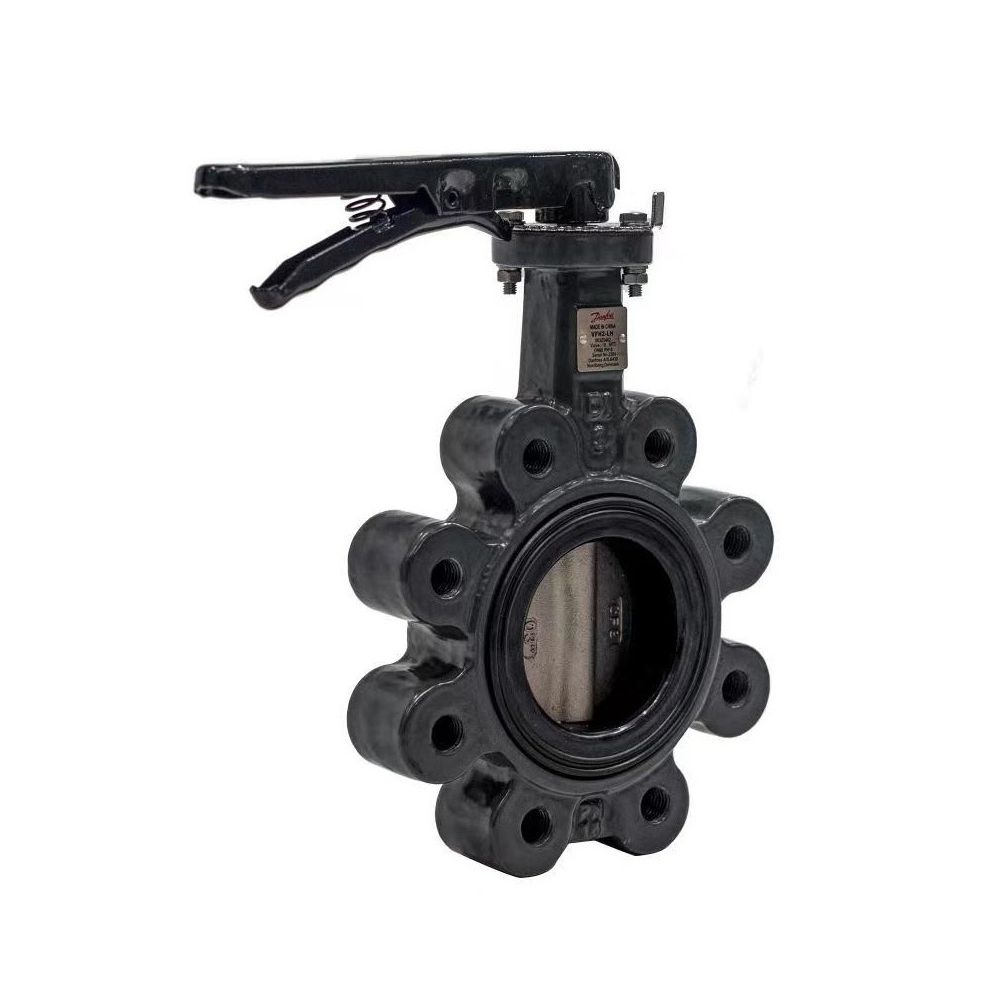

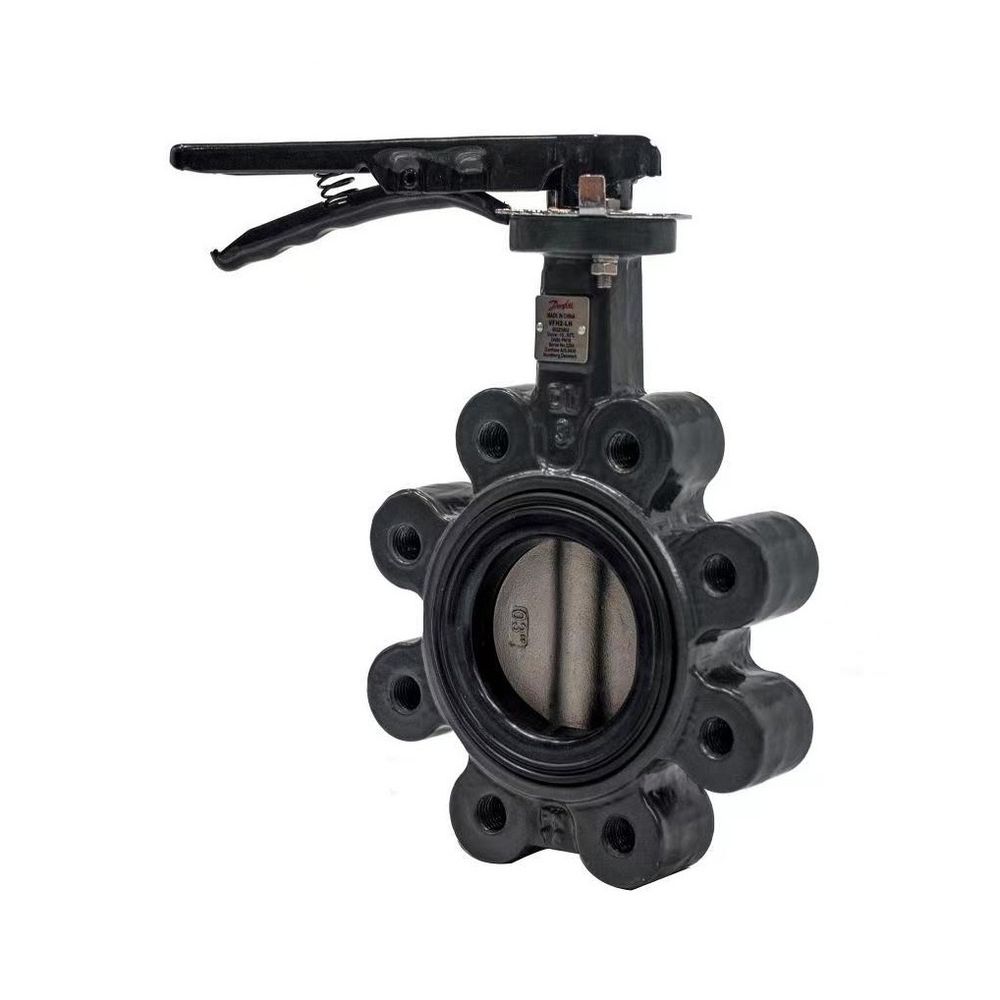

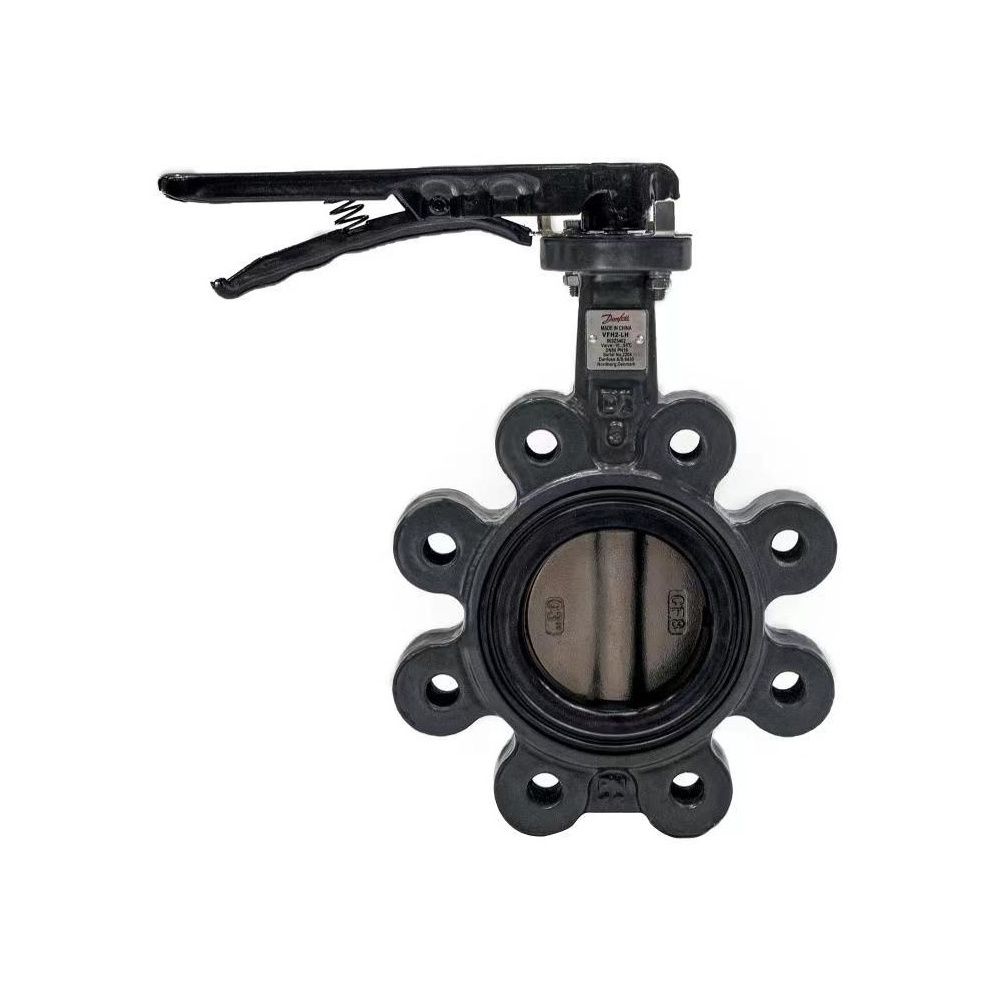

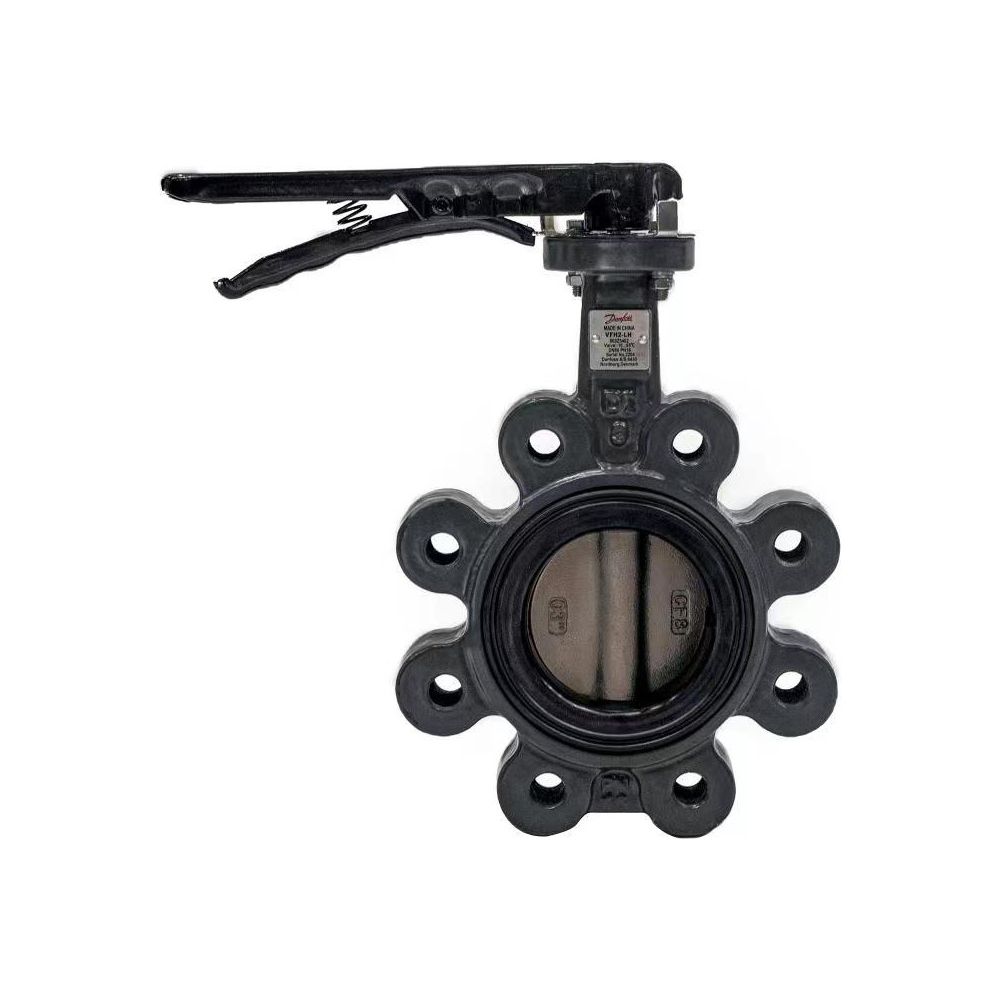

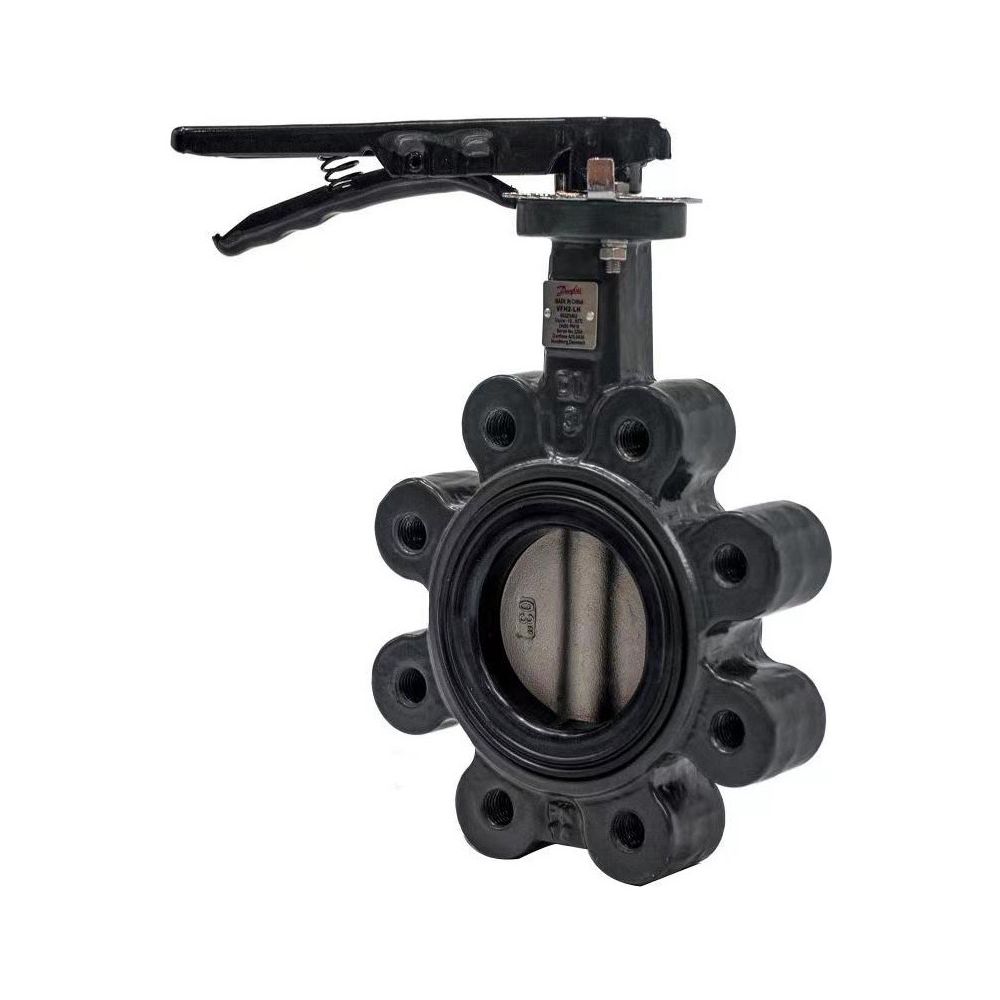

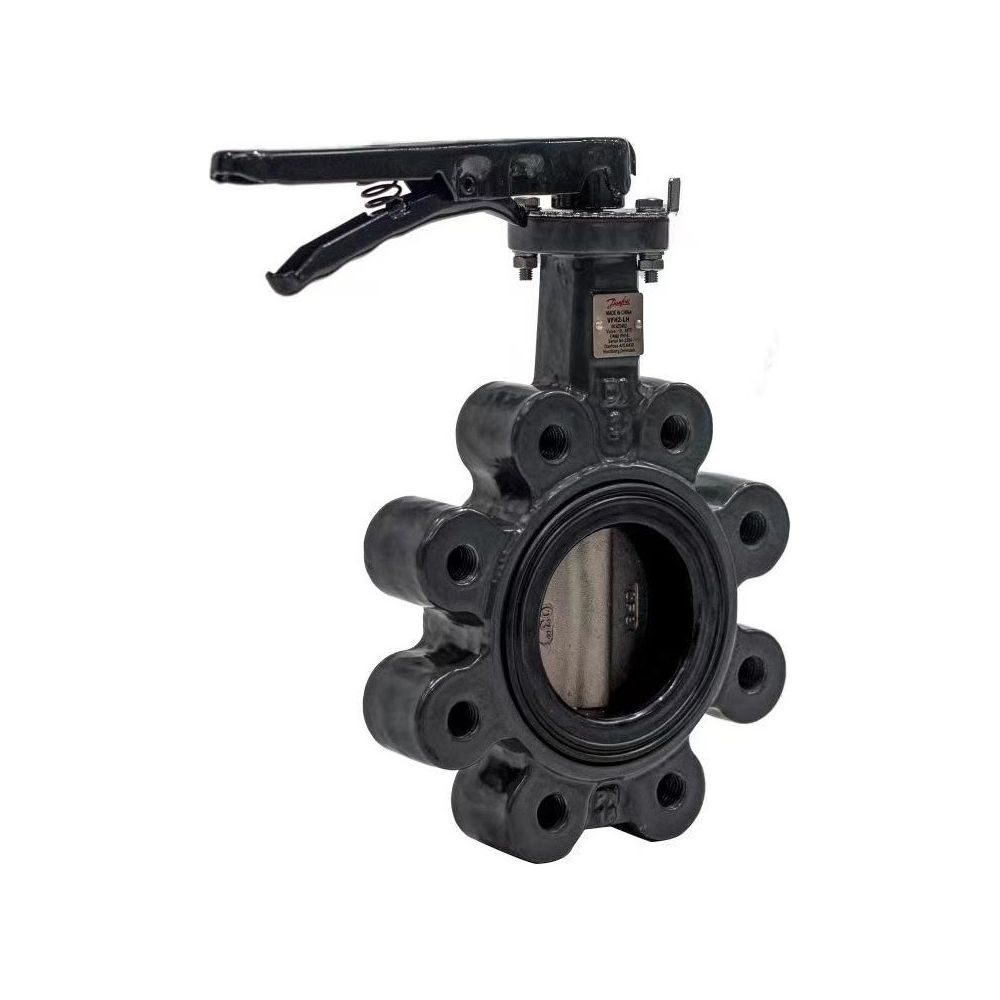

Danfoss Hand-Absperrklappe VFH2-LH, DN 100, PN 16, Kvs 569m3/h, Endflansch, Handgriff, Gusseisen/Edelstahl
Die Danfoss VFH2-LH DN100 Hand-Absperrklappe mit Endflansch und Handgriff ist eine robuste Lösung für den Einsatz in typischen HVAC-Systemen. Sie eignet sich ideal für Heizungs- und Kaltwasserkreisläufe sowie Kühltürme und bietet mit einem Kvs-Wert von 569 m³/h eine hohe Durchflussleistung. Die Absperrklappe ist einbaufertig und komplett montiert, was eine einfache Installation ermöglicht.
Wie ist die Danfoss VFH2-LH konstruiert und welche Materialien werden verwendet?
Das Gehäuse der Absperrklappe besteht aus robustem Gusseisen (GGG 40), während die Scheibe aus Edelstahl 304 gefertigt ist. Diese Materialkombination sorgt für Langlebigkeit und Beständigkeit gegenüber den typischen Medien in HVAC-Systemen. Die Ausführung als Endflansch mit Gewindeaugen erleichtert die Integration in bestehende Rohrleitungssysteme. Für eine langfristige Zuverlässigkeit sorgen obere und untere Wälzlager. Die Absperrklappe ist wartungssicher konzipiert und verfügt über einen Wellenausblasschutz mit Sicherungsring.
Welche Funktionen und Eigenschaften bietet die Absperrklappe?
Die Betätigung der Absperrklappe erfolgt über einen Rasthebel, der eine präzise Einstellung in 10 Positionen ermöglicht. Eine integrierte Stellungsanzeige visualisiert die aktuelle Position der Klappe, was eine einfache und schnelle Kontrolle des Betriebszustandes erlaubt. Die Konstruktion stellt eine leckagefreie Funktion in beide Richtungen bei geschlossener Stellung sicher und erfüllt die Leckrate Klasse A nach GB/T 13927.
Für welche Betriebsbedingungen ist die Absperrklappe geeignet?
Die Absperrklappe ist für einen maximalen Differenzdruck von 16 bar ausgelegt und entspricht der Druckstufe PN16. Sie ist für den Einsatz in Heizungs- und Kaltwasserkreisläufen sowie Kühltürmen geeignet und kann Mediumtemperaturen von -10 bis 95 handhaben.
Technische Daten
- Nennweite: DN100
- Durchflusskoeffizient (kvs): 569 m³/h
- Gehäusematerial: Gusseisen (GGG 40)
- Scheibenmaterial: Edelstahl 304
- Druckstufe: PN16
- Maximaler Differenzdruck: 16 bar
- Mediumtemperatur: -10 bis 95
- Leckrate: Klasse A (GB/T 13927)
- Betätigung: Rasthebel mit 10 Positionen
Die Danfoss VFH2-LH DN100 Hand-Absperrklappe bietet eine zuverlässige und wartungsfreundliche Lösung für die Absperrung in HVAC-Systemen. Mit ihrer robusten Bauweise aus Gusseisen und Edelstahl, einer Druckstufe von PN16 und einem Kvs-Wert von 569 m³/h ist sie eine effiziente Komponente für Heizungs- und Kaltwasserkreisläufe sowie Kühltürme. Die Liefereinheit beträgt 2 Stück.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 003Z5403 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z5403 |
| EAN-13 | 5715162494899 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 7,74 kg |
| LPCB-Prüfung | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| WEEE-Nr. | 66490570 |
