Danfoss Zwischenflansch-Absperrklappe VFH2-WH, DN 65, Kvs 207m3/h, PN 16, Gusseisen GGG 40, 003Z2401
Die Danfoss VFH2-WH DN65 Hand-Absperrklappe ist eine robuste Zwischenflansch-Absperrklappe mit Rasthebel, die speziell für den Einsatz in typischen HVAC-Systemen wie Heizungs- und Kaltwasserkreisläufen sowie Kühltürmen entwickelt wurde. Mit einem Kvs-Wert von 207 m³/h und einer Druckstufe von PN16 bietet sie eine zuverlässige Lösung für die Absperrung von Medien bei Temperaturen von -10 bis 95 °C.
Wie ist die Danfoss VFH2-WH konstruiert und welche Materialien werden verwendet?
Die Absperrklappe verfügt über ein robustes Gehäuse aus Gusseisen der Werkstoffgüte GGG 40, das für eine hohe mechanische Belastbarkeit sorgt. Die Scheibe besteht bei der Dimension DN65 aus GGG-40 und ist nylonbeschichtet, was eine optimale Funktion und Beständigkeit sicherstellt. Die Ausführung als Zwischenflansch ermöglicht eine einfache Integration in bestehende Rohrleitungssysteme. Für eine langfristige Zuverlässigkeit sorgen obere und untere Wälzlager sowie ein Wellenausblasschutz mit Sicherungsring.
Welche Funktionen und Bedienungsmöglichkeiten bietet die Absperrklappe?

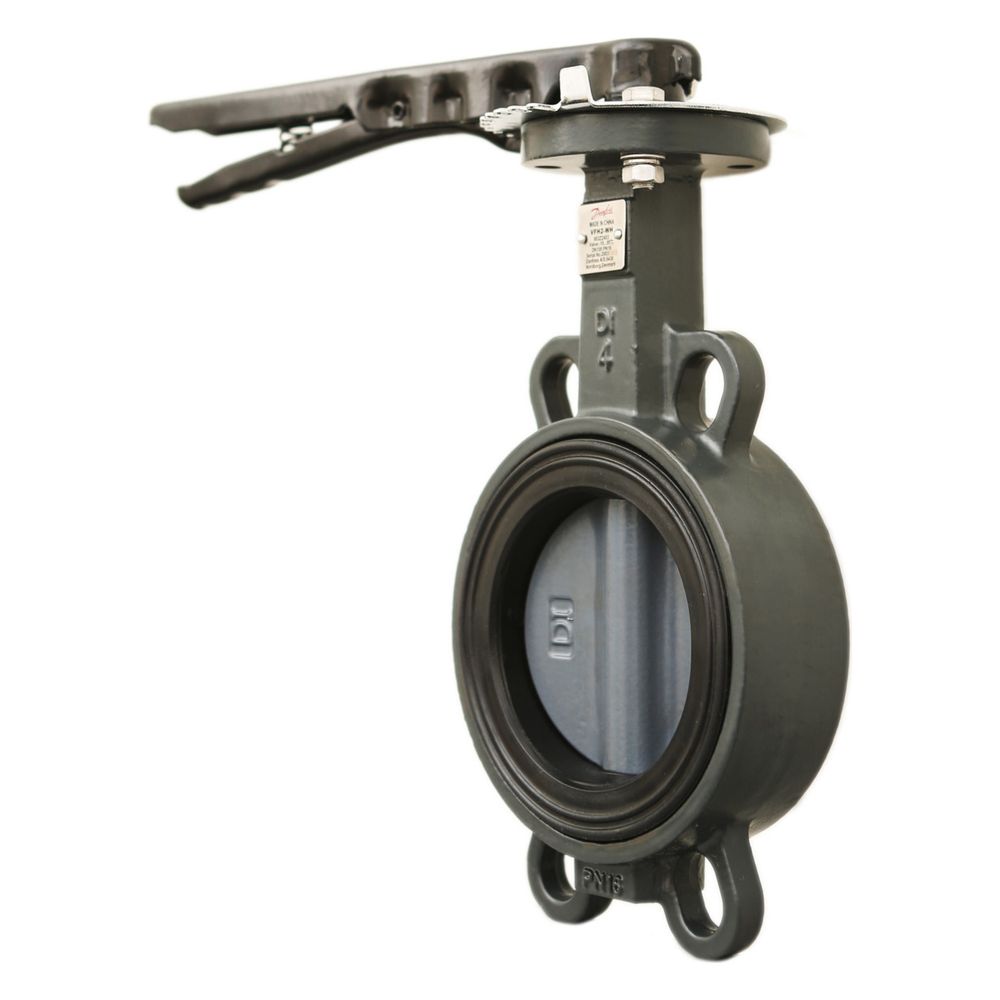

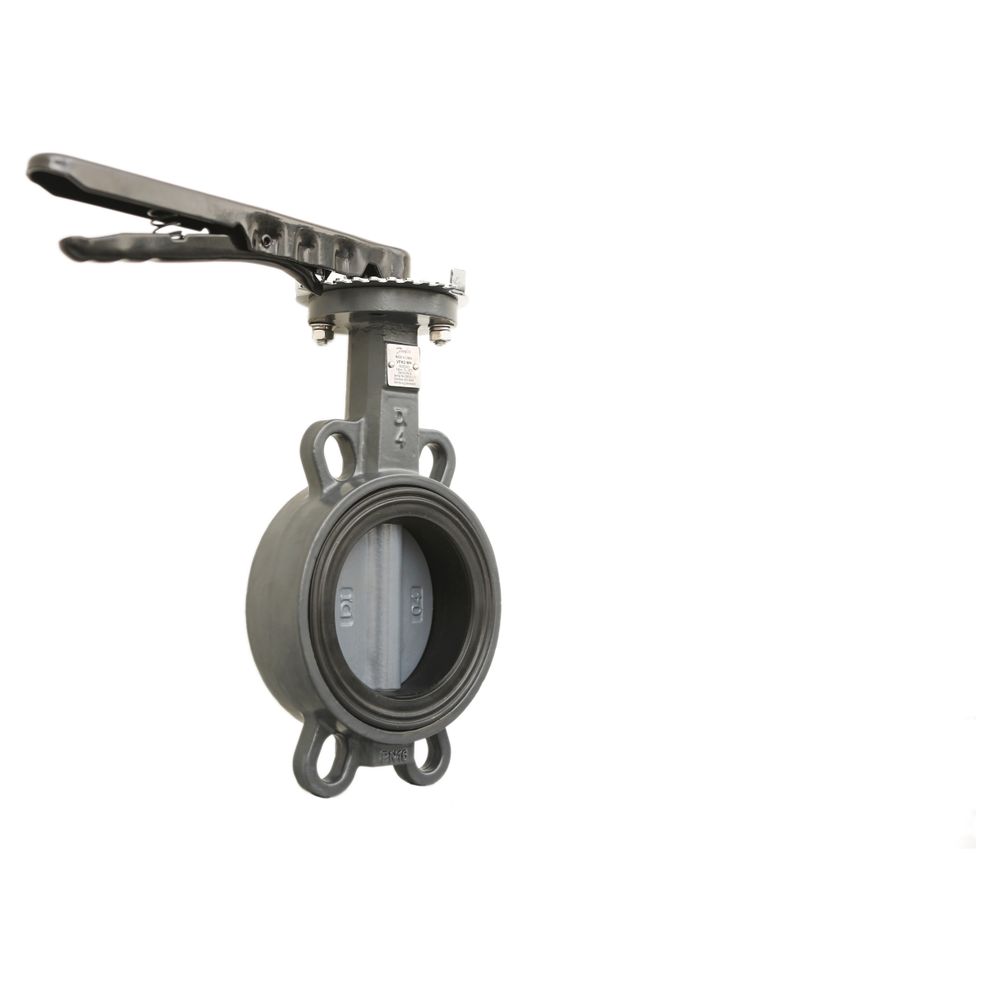

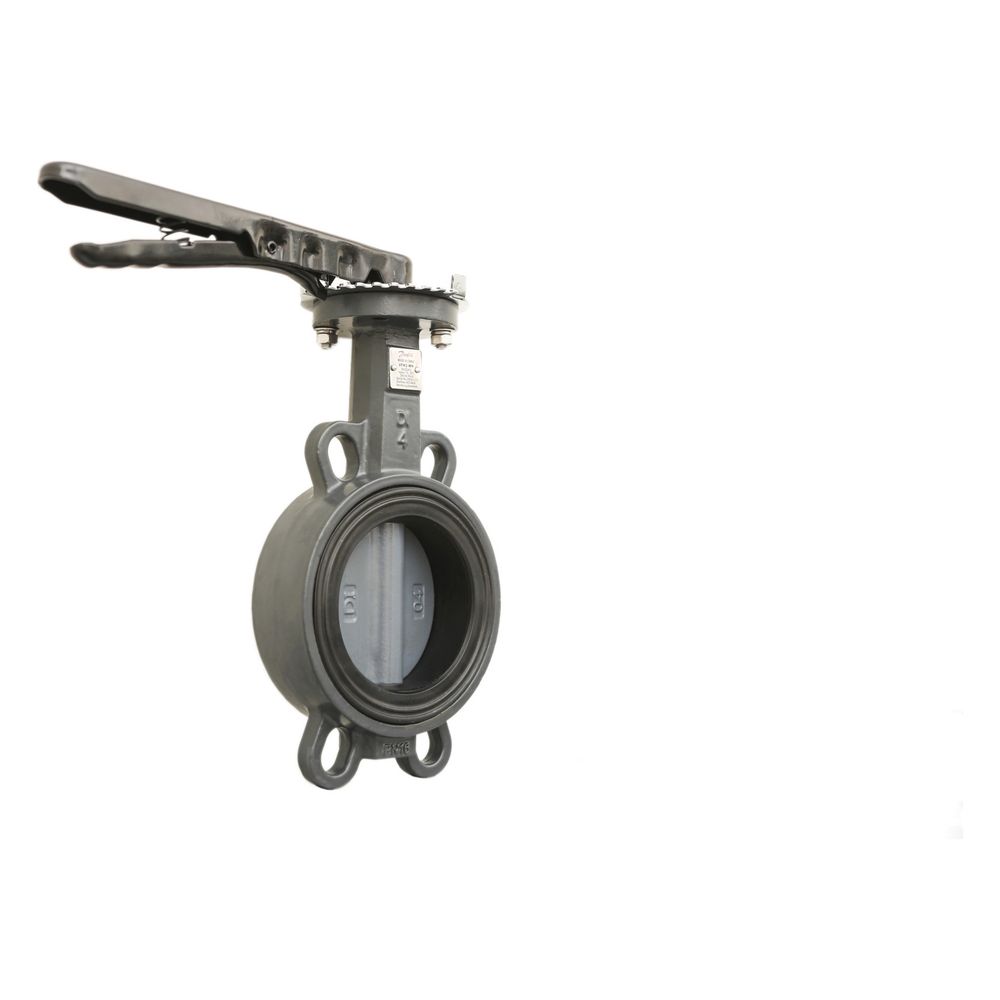

Die Betätigung der Absperrklappe erfolgt über einen präzisen Rasthebel, der eine Einstellung in 10 Positionen ermöglicht. Eine integrierte Stellungsanzeige informiert über den aktuellen Öffnungsgrad. Die Klappe ist in beide Richtungen bei geschlossener Stellung leckagefrei und weist eine Leckrate der Klasse A gemäß GB/T 13927 auf. Das Design ist zudem wartungssicher.
Für welche Einsatzbereiche ist die Danfoss VFH2-WH geeignet und wie erfolgt die Installation?
Die Absperrklappe ist ideal für den Einsatz in Heizungs- und Kaltwasserkreisläufen sowie in Kühltürmen, die typische HVAC-Anwendungen darstellen. Sie ist für Mediumtemperaturen von -10 bis 95 °C ausgelegt und kann einem maximalen Differenzdruck von 16 bar standhalten. Das Produkt wird komplett montiert und einbaufertig ab Werk geliefert, wodurch keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation erforderlich sind.
Technische Daten
- Dimension: DN65
- Kvs-Wert: 207 m³/h
- Druckstufe: PN16
- Max. Differenzdruck: 16 bar
- Mediumtemperatur: -10 bis 95 °C
- Gehäusematerial: Gusseisen GGG 40
- Scheibenmaterial: GGG-40, Nylon beschichtet
- Betätigung: Rasthebel
- Leckrate: Klasse A (GB/T 13927)
Die Danfoss VFH2-WH DN65 Hand-Absperrklappe überzeugt durch ihre robuste Bauweise aus Gusseisen und die nylonbeschichtete Scheibe, ihre präzise Handhabung über den Rasthebel sowie ihre hohe Dichtheit. Mit einem Kvs-Wert von 207 m³/h, einer Druckstufe von PN16 und einem Temperaturbereich von -10 bis 95 °C ist sie eine zuverlässige Lösung für HVAC-Systeme mit Heizungs- und Kaltwasserkreisläufen sowie Kühltürmen.
Lieferumfang
- 2x Danfoss VFH2-WH Absperrklappe DN65
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 003Z2401 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z2401 |
| Bedienung | Handrad |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104521985 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 3,74 kg |
| Kvs-Wert | 207 |
| LPCB-Prüfung | nein |
| Mediumtemperatur (Dauerbetrieb) | 95 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
