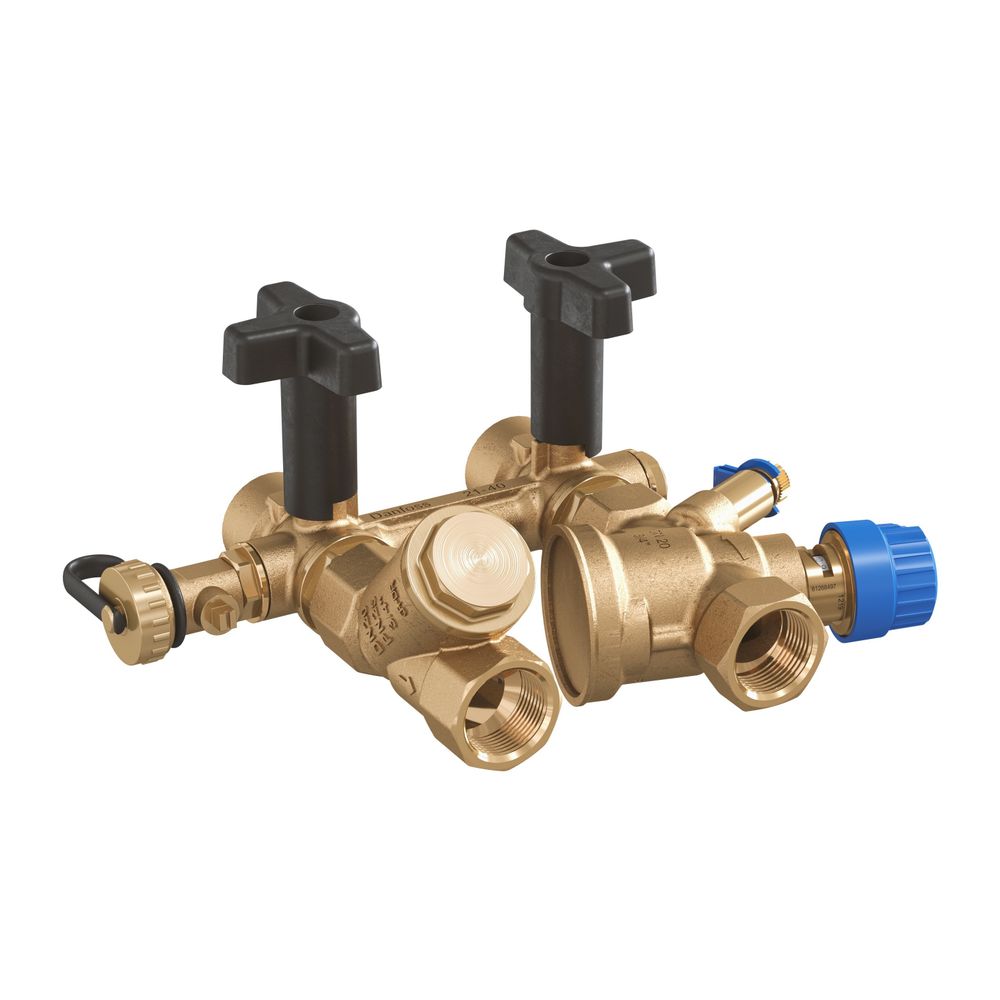

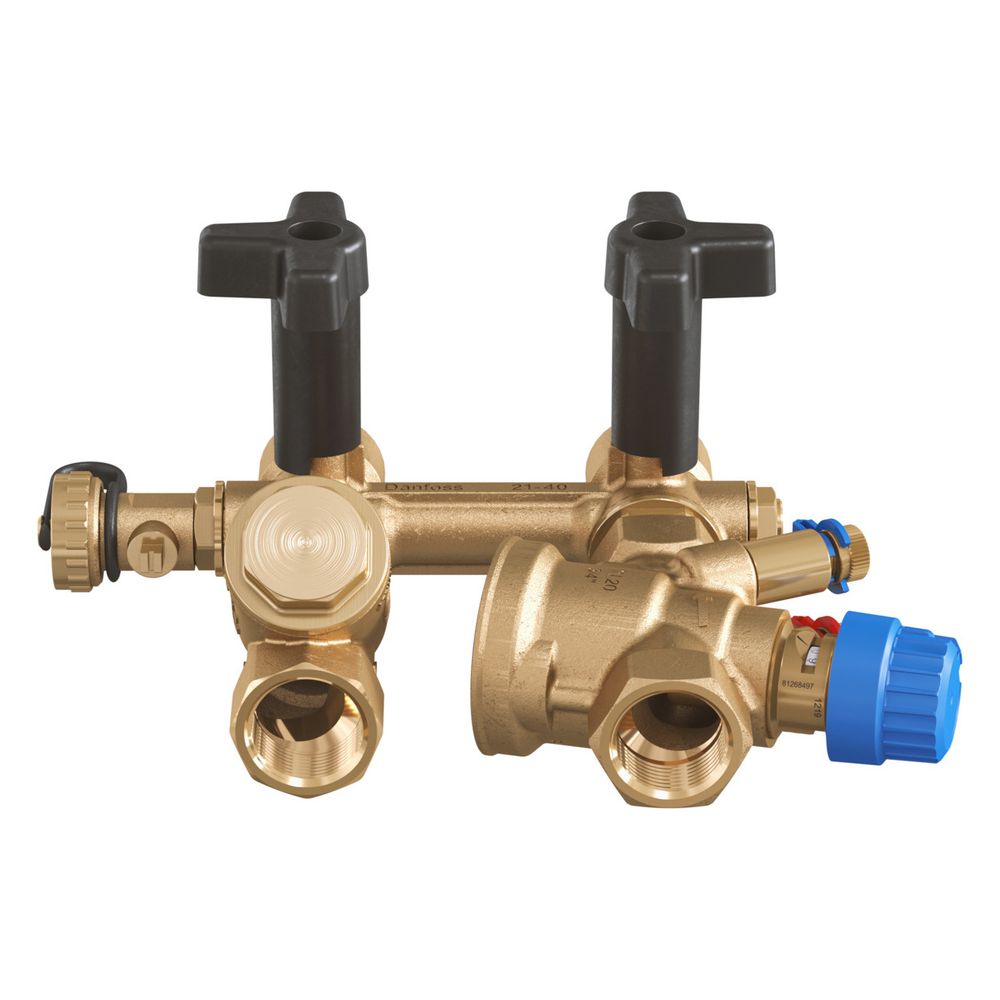

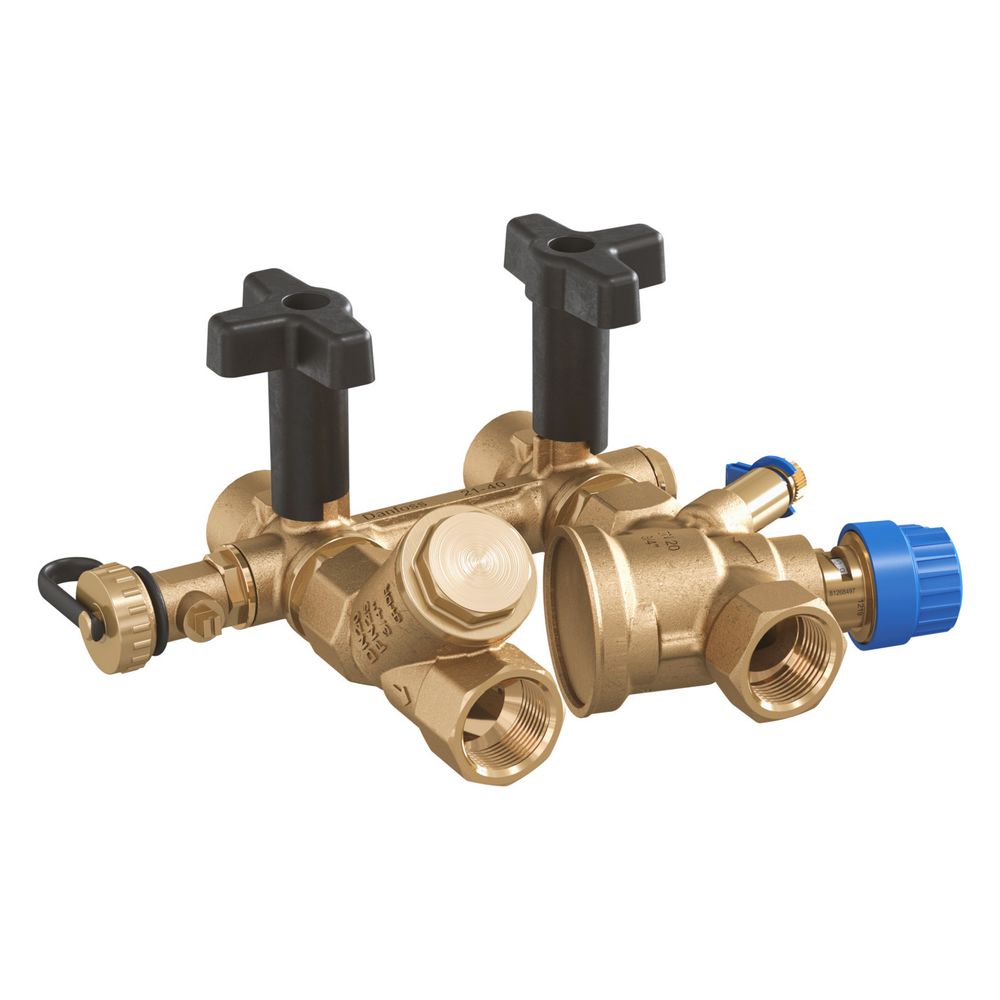

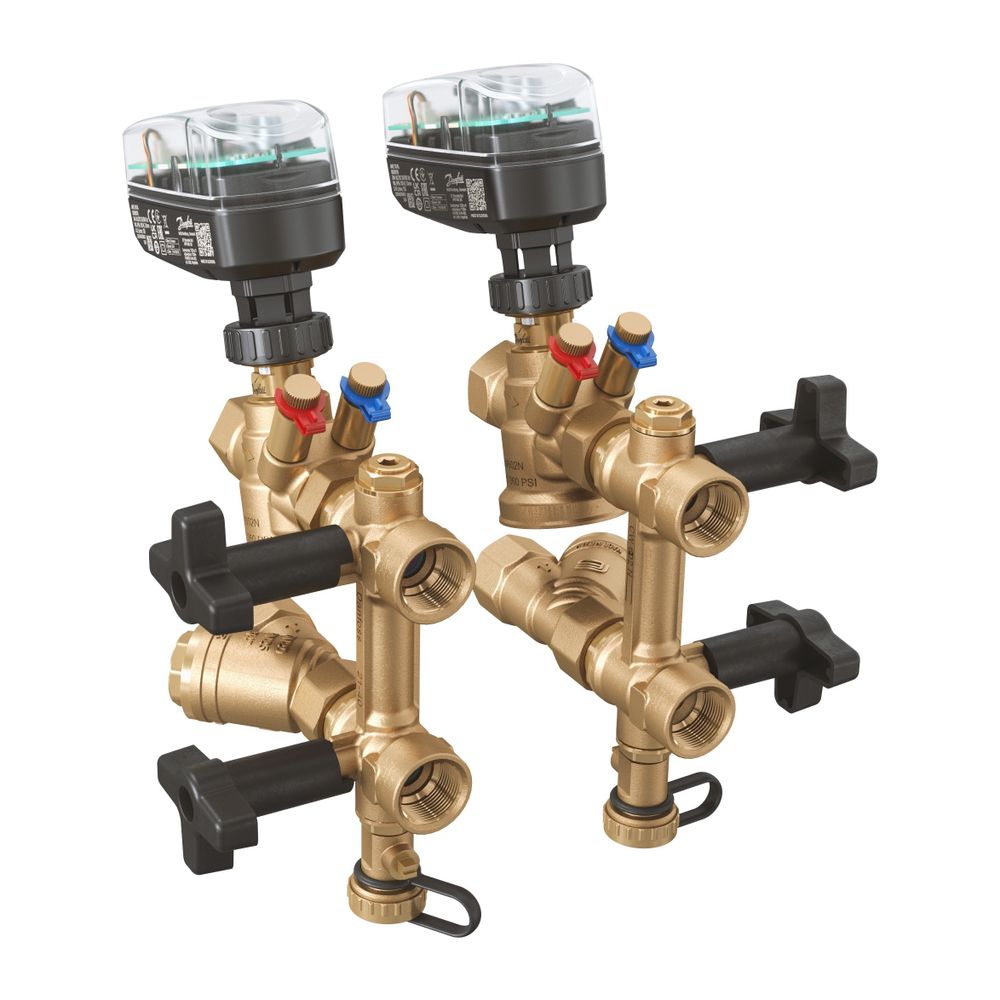

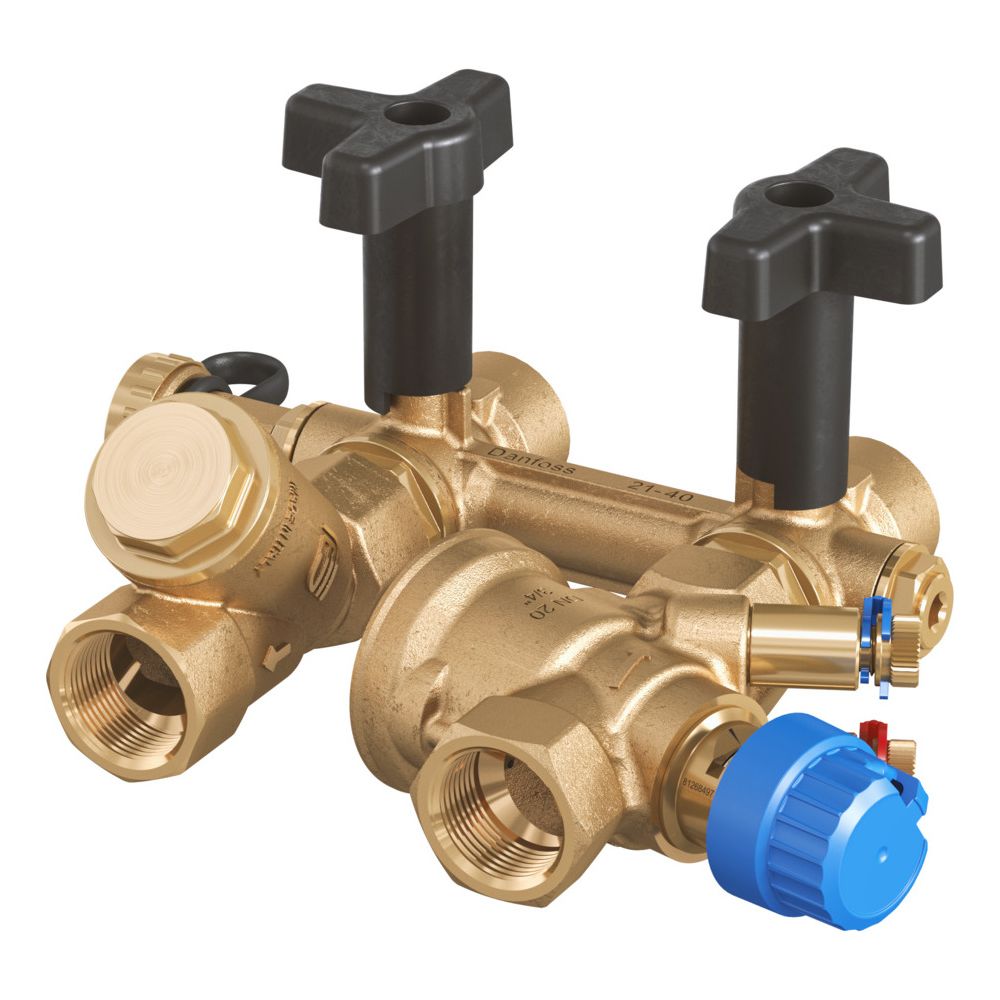

Danfoss Anschluss-Set AB-QM 4.0 Flexo R, DN 20, Einstellbereich 110-1.100l/h, PN 25, Rp 3/4", rechts, mit Sieb, 003Z1723

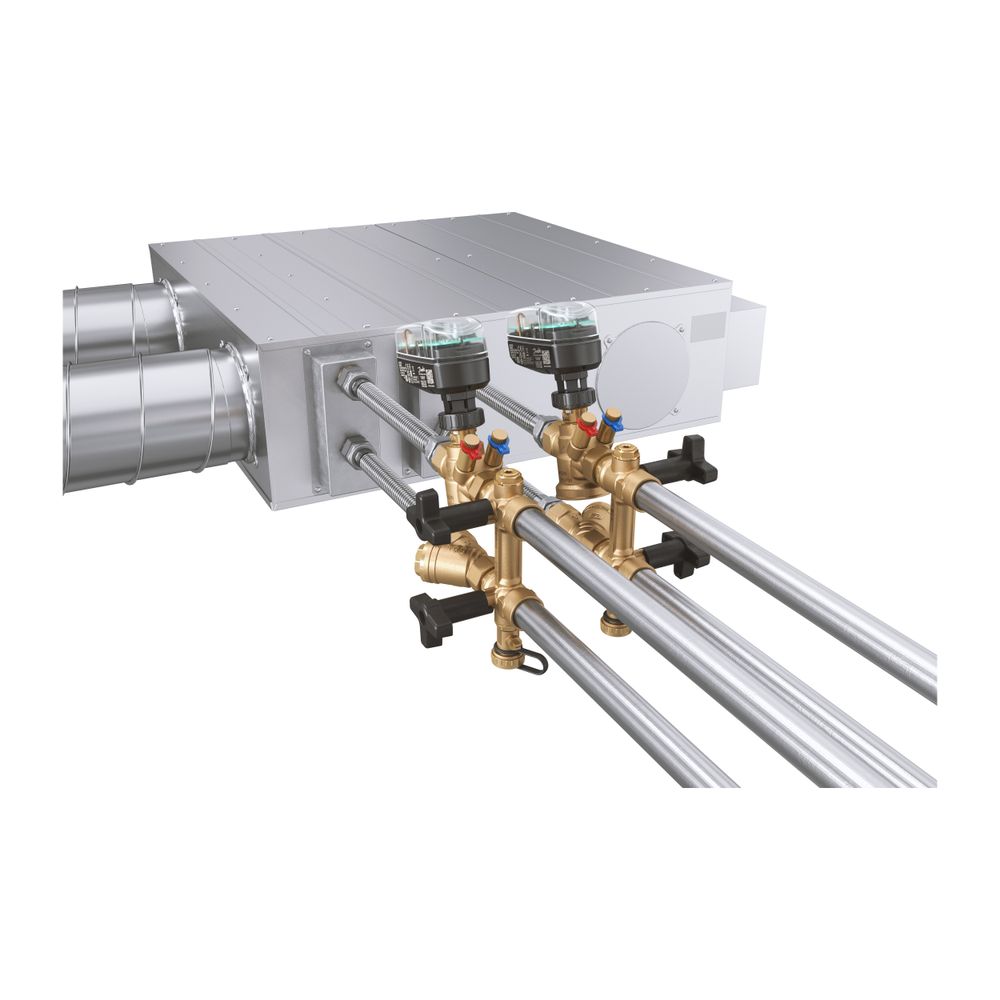

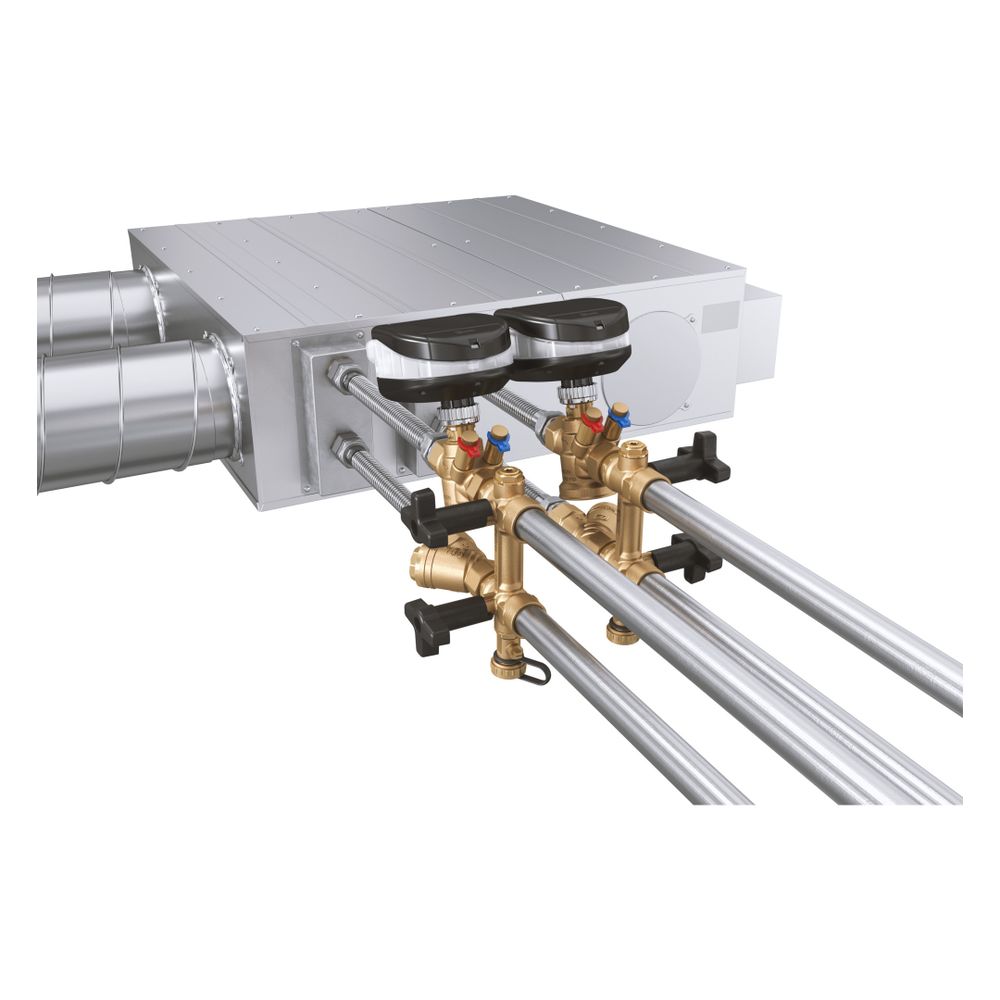

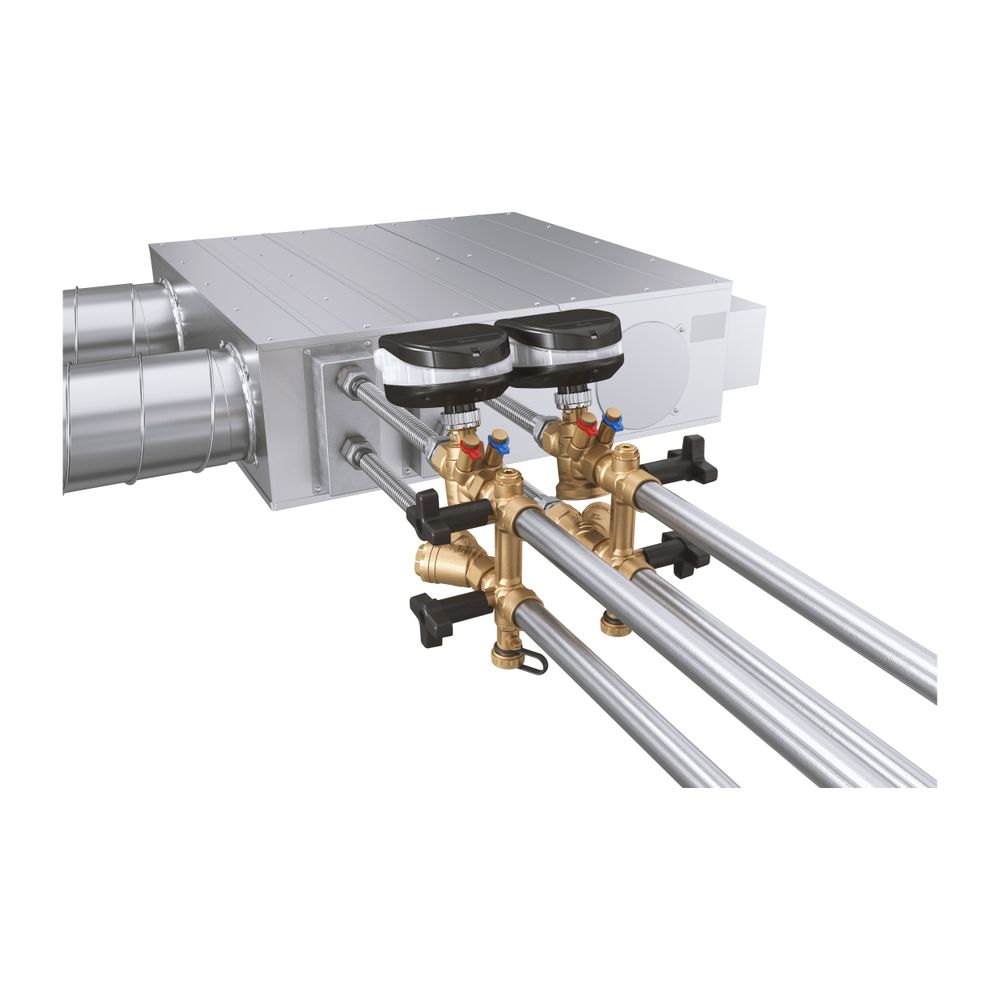

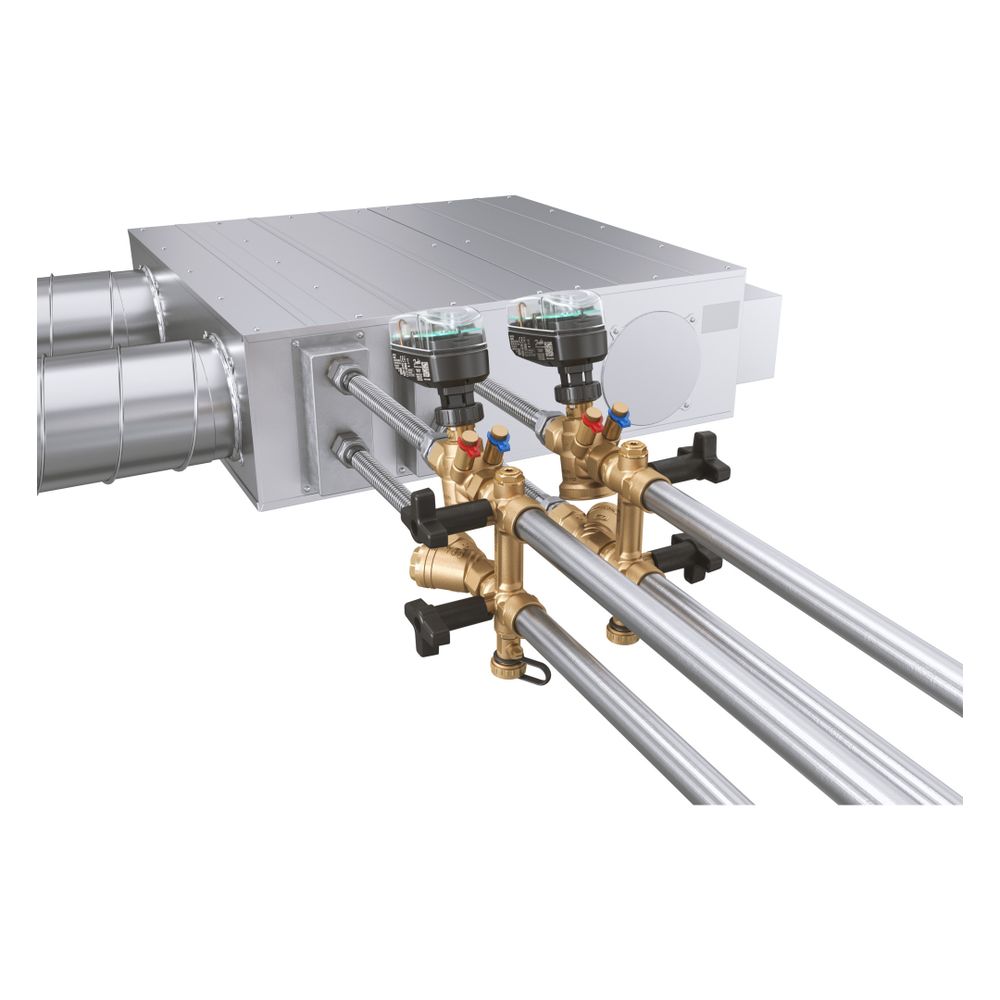

Das Danfoss AB-QM 4.0 Flexo 80 R DN20 Anschluss-Set ist eine kompakte 8-in-1 PICV-Lösung für die Regelung und den hydraulischen Abgleich. Es ist ideal für Anwendungen wie Fancoils, Klimatruhen, Lüftungsgeräte und Kühlbalken. Das Set ermöglicht eine zeitsparende Installation sowie einfaches Messen, Spülen, Füllen, Entleeren und die Wartung von Systemen mit variablem Durchfluss, wodurch eine Überversorgung vermieden und der Wirkungsgrad erhöht wird.

Welche Komponenten umfasst das Anschluss-Set?

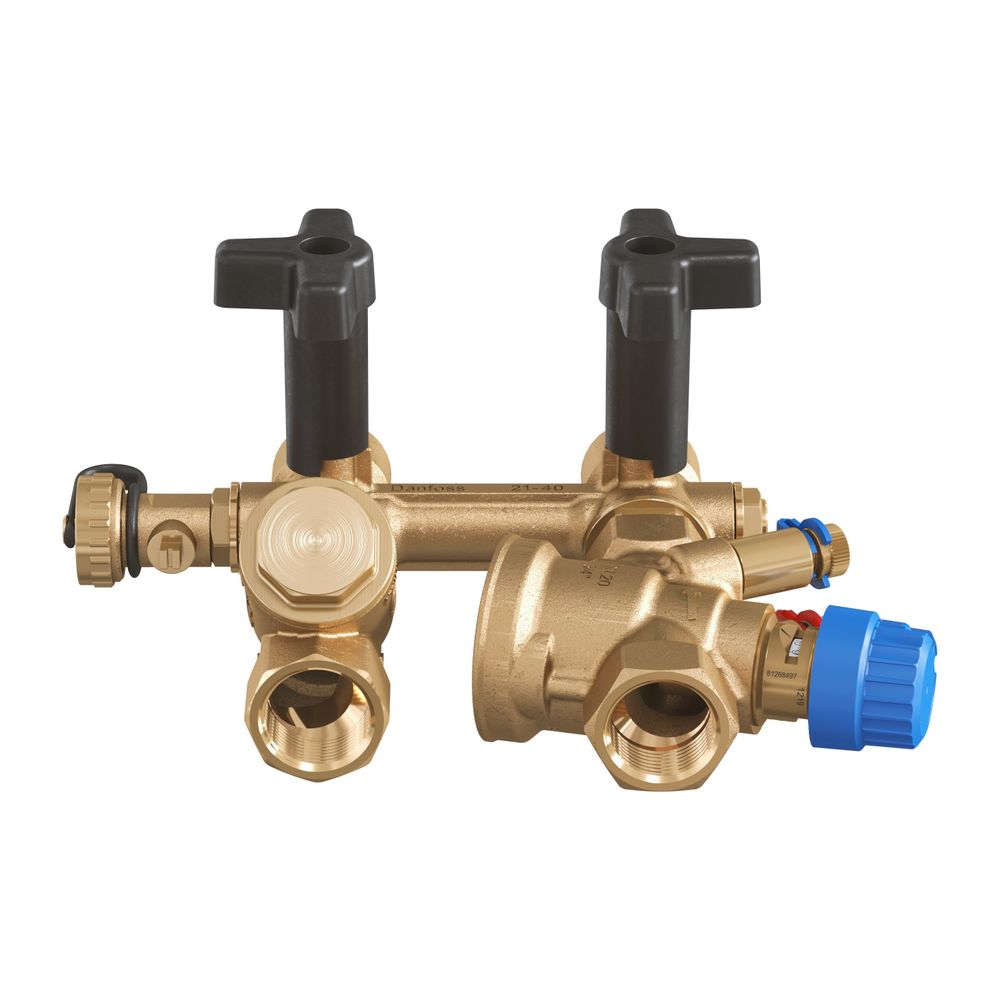

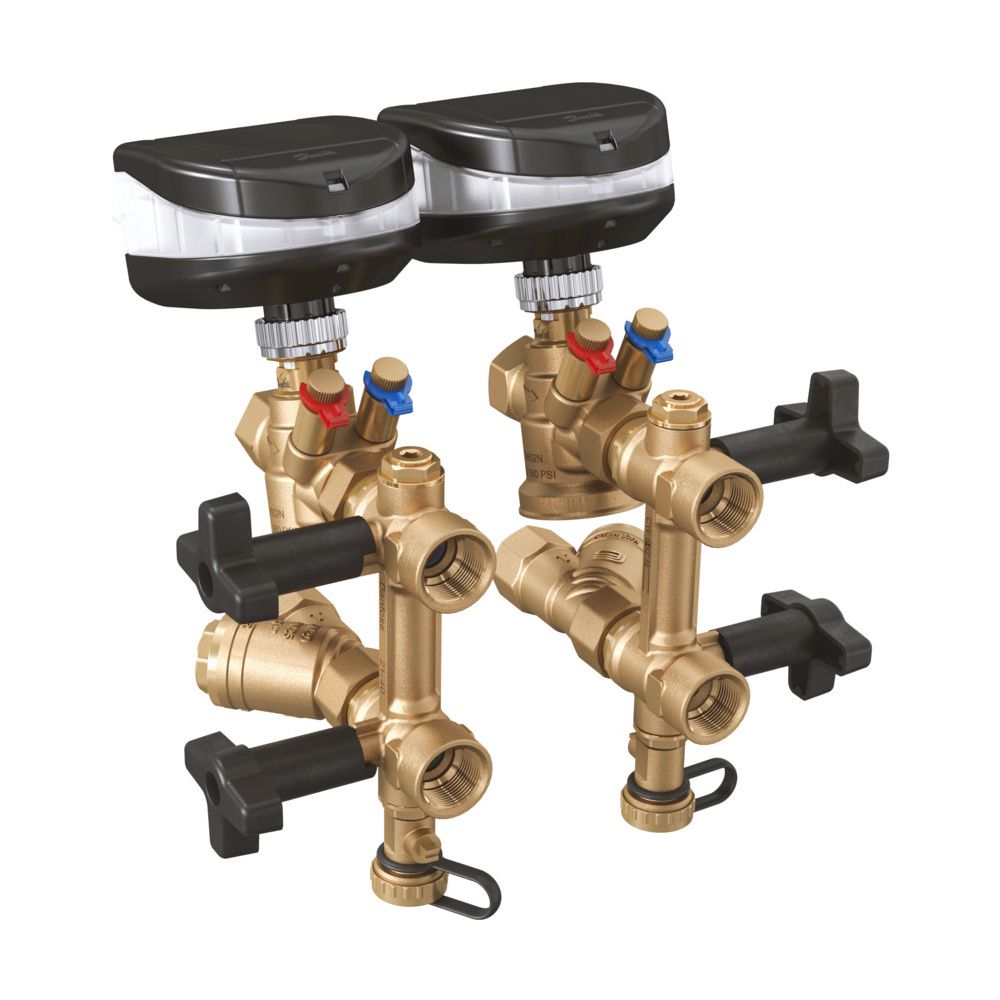

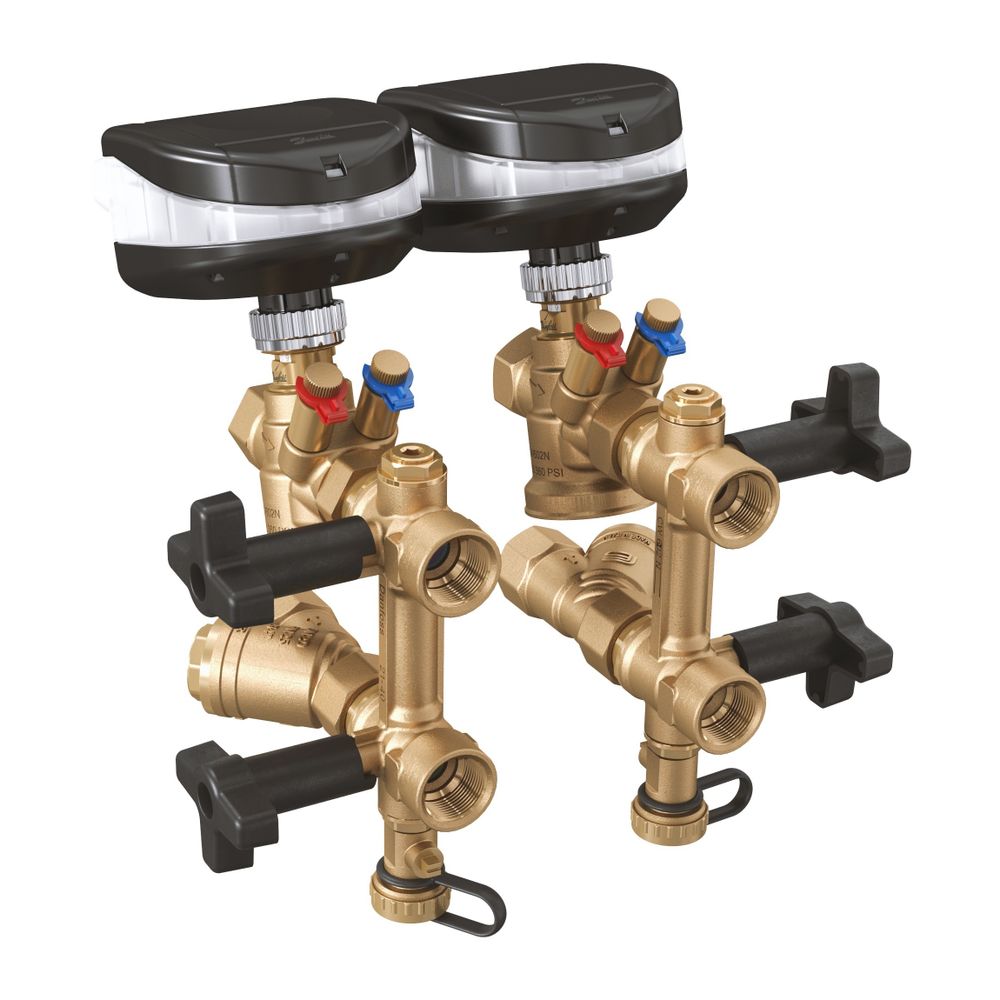

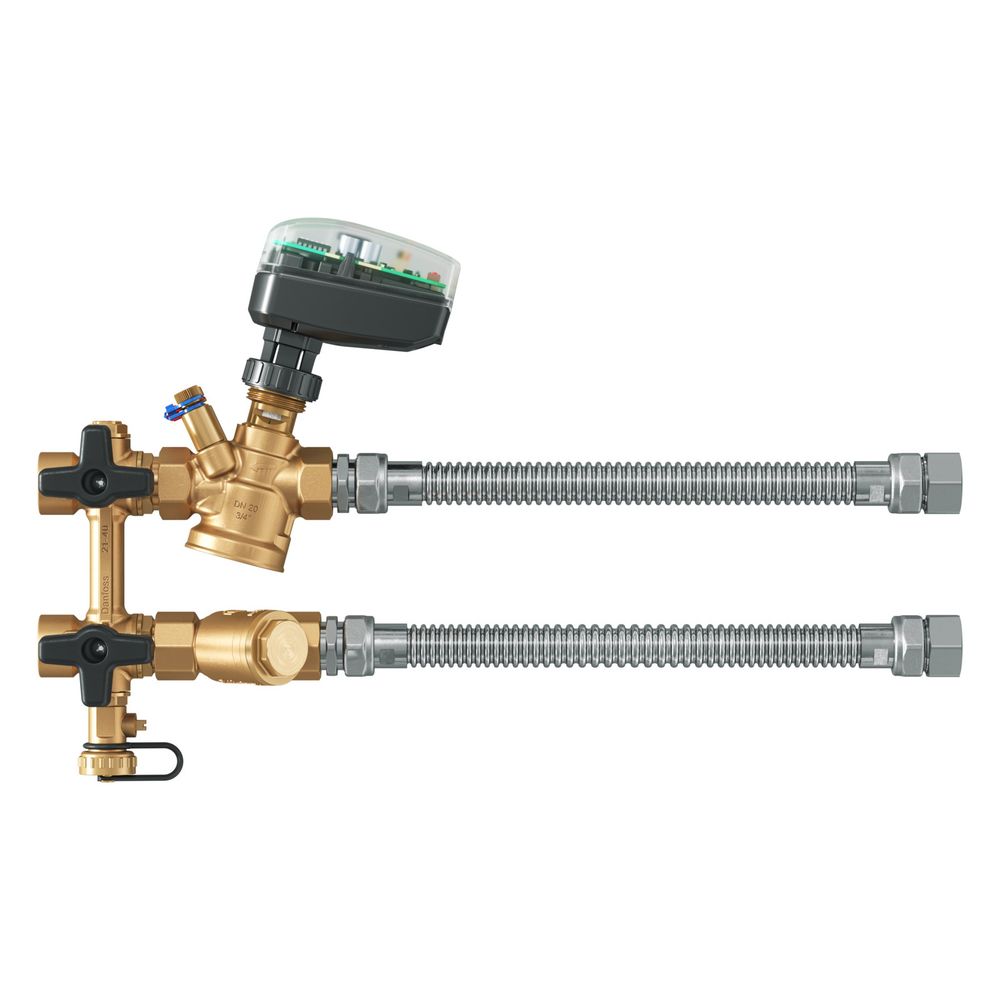

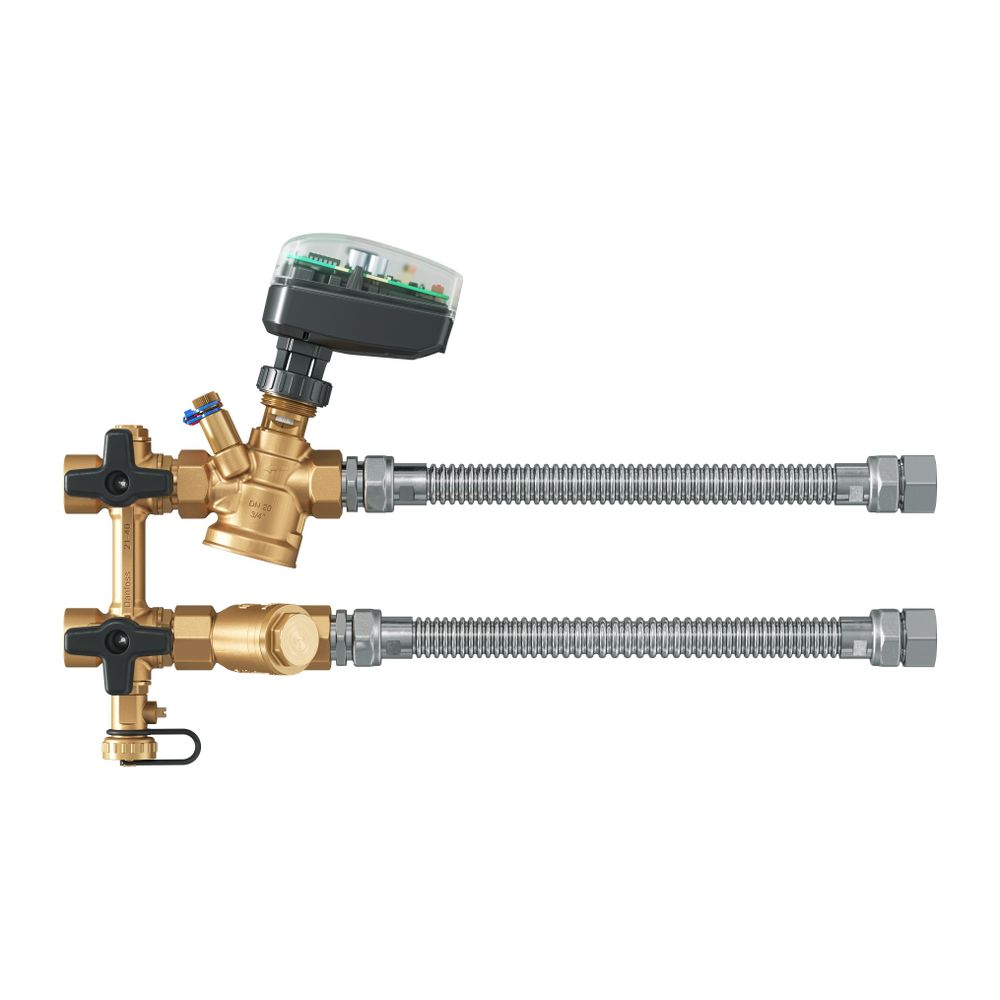

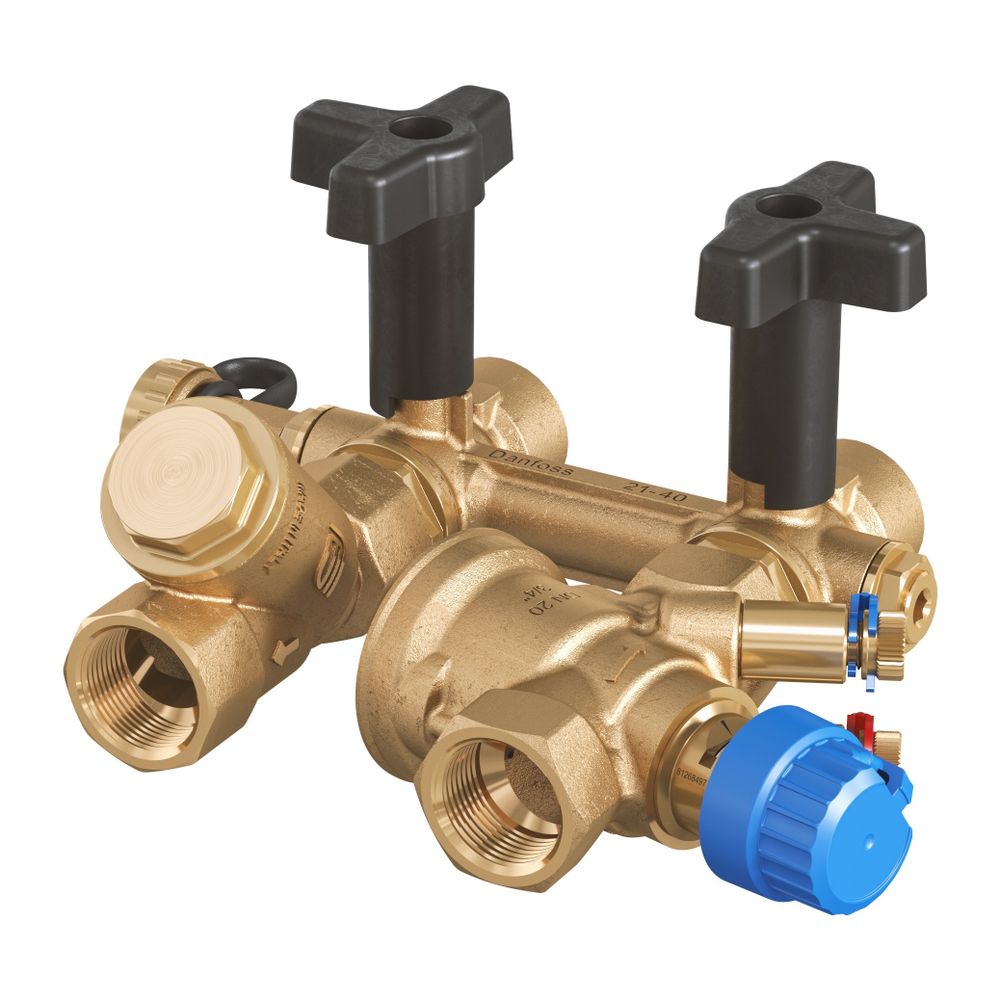

Das Anschluss-Set besteht aus einem druckunabhängigen Abgleich- und Regelventil (PICV), einem H-Stück-Ventilkörper, Prüfnippeln zur Durchfluss- und Differenzdruckmessung, einem Schmutzfänger mit Entleerung sowie Handabsperrungen. Eine integrierte Bypass-Strecke ermöglicht das getrennte Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke durch entsprechende Absperrung der Kugelhähne. Die verlängerten Griffe an den Absperrkugelhähnen erleichtern Inbetriebnahme und Wartung auch bei installierter Isolierung. Das Set ist für eine Druckstufe von PN25 ausgelegt und wird mit einer formschlüssigen EPP-Schale als kompakte Fertig-Isolierung geliefert.

Wie funktioniert das integrierte AB-QM 4.0 Ventil?

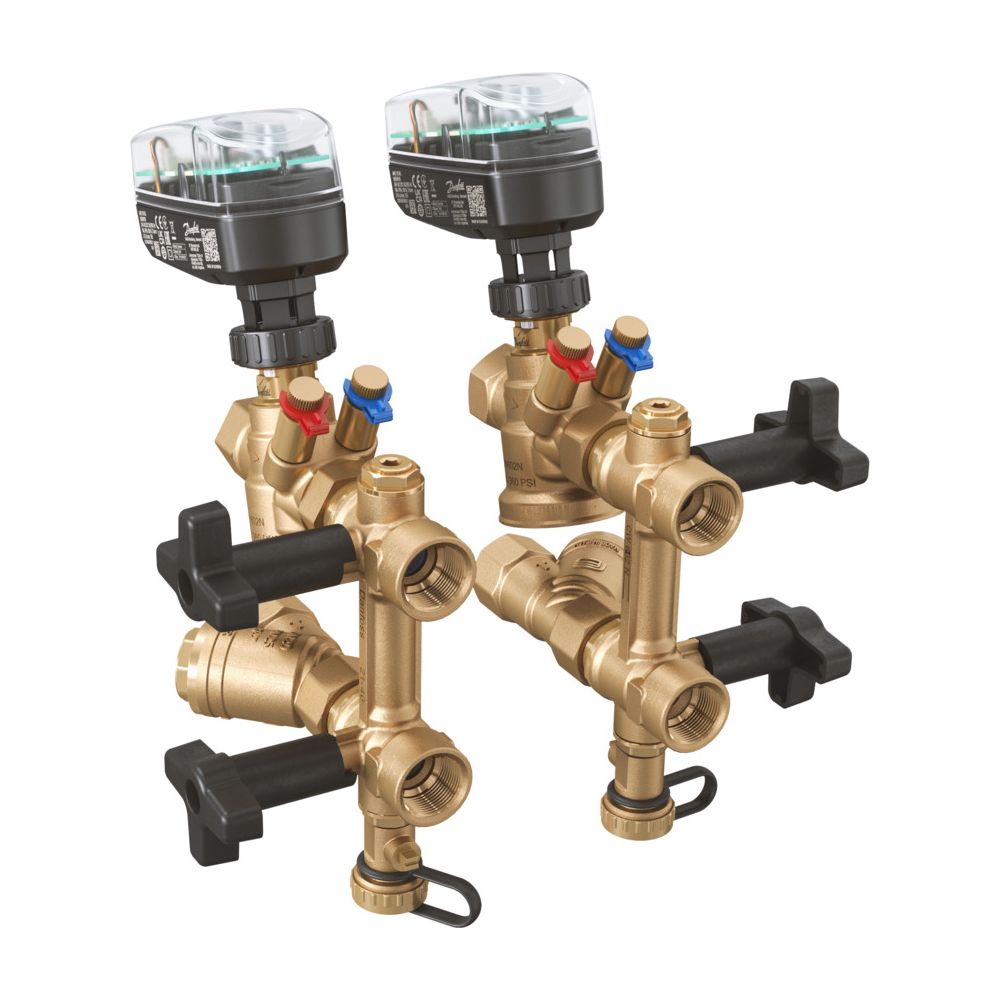

Das integrierte druckunabhängige Abgleich- und Regelventil AB-QM 4.0 (PICV) verfügt über eine Durchflussbegrenzungsfunktion. Es moduliert den Durchfluss über einen Stellantrieb, ungeachtet der Einstellung unterhalb 1 Prozent des eingestellten Durchflusses. Eine lineare Regelcharakteristik wird unabhängig von verfügbarem Druck und Durchflusseinstellung sichergestellt. Das Ventil bietet eine gleichbleibend hohe Ventilautorität von 1 (100 Prozent) bei allen Einstellungen und einen Schließdruck von 16 bar im geschlossenen Zustand. Die Einstellskala ist in Prozent des Durchflusses angegeben, mit einem Stellverhältnis von 1:1000. Die Leckrate entspricht Klasse IV nach IEC 60534-4:2007. Eine verschmutzungsresistente Ventilkonstruktion wird durch einen Polymer-Kegel erreicht. Prüfnippel für Pumpenoptimierung und Durchflussmessung sind vorhanden. Die Regelkennlinie des Ventils kann von linear auf gleichprozentig geändert werden, dies erfolgt durch die Einstellung der Stellmotoren der Serie Danfoss AME oder NovoCon.

Für welche Betriebsbedingungen ist das Anschluss-Set geeignet?

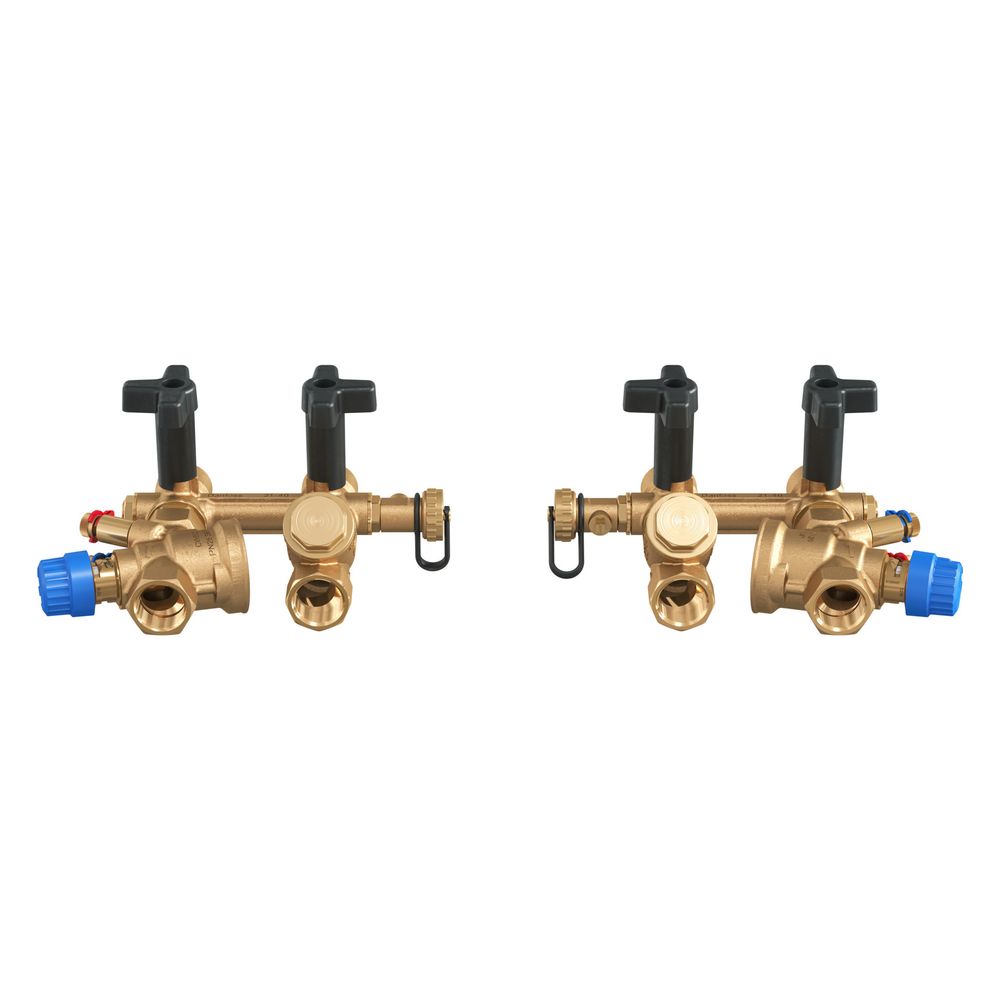

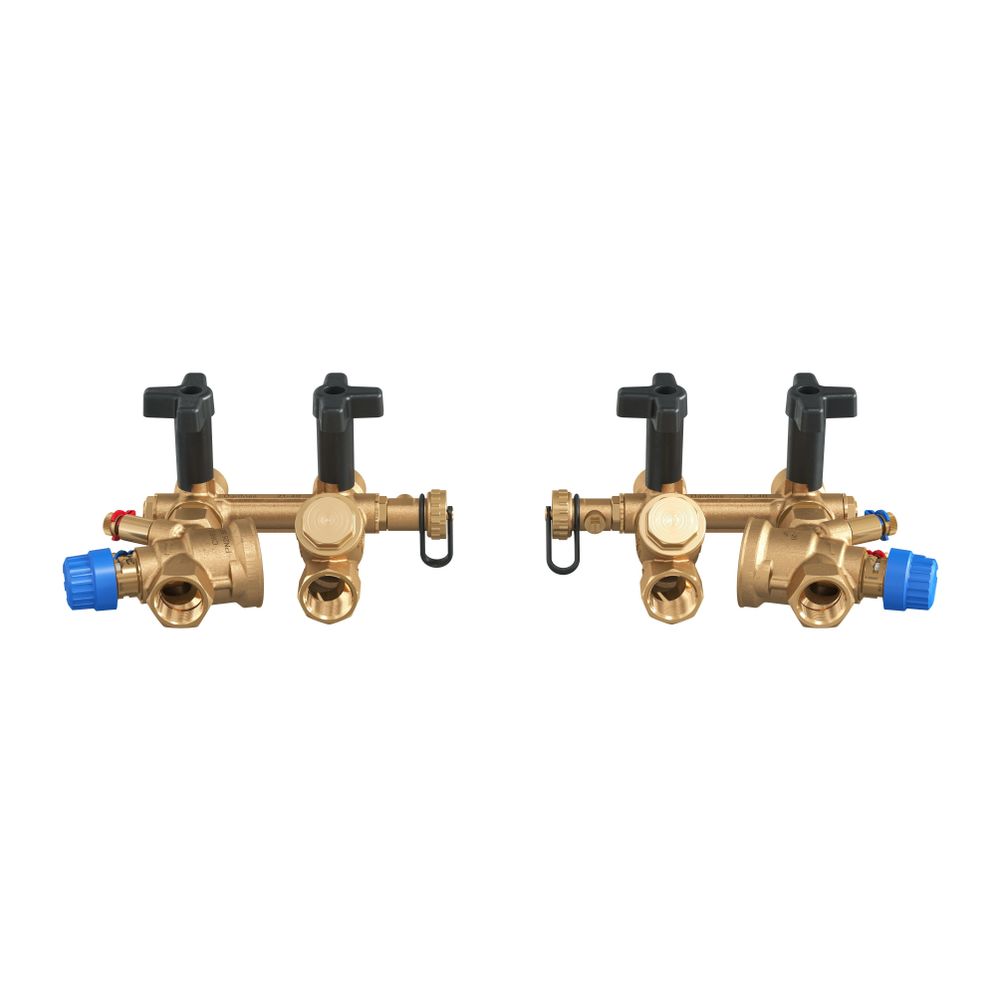

Das Set ist für Medientemperaturen von minus 10 bis 95 Grad Celsius ausgelegt und besitzt einen Nenndruck von PN25. Der Mittenabstand beträgt 80 Millimeter, und die Anschlüsse sind als Innengewinde Rp 3/4 nach ISO 7/1 ausgeführt. Die Ausführung ist als rechte Version mit integriertem Schmutzfänger konzipiert.

Technische Daten

• Einstellbereich Durchfluss: 110 bis 1100 l/h
• Nenndruck: PN25
• Medientemperatur: -10 bis 95 °C
• Mittenabstand: 80 mm
• Anschluss: Innengewinde Rp 3/4 nach ISO 7/1
• Schließdruck: 16 bar
• Leckrate: Klasse IV (nach IEC 60534-4:2007)
• Stellverhältnis: 1:1000
• Ventilautorität: 1 (100 %)

Das Danfoss AB-QM 4.0 Flexo 80 R DN20 Anschluss-Set bietet eine vielseitige und effiziente Lösung für den hydraulischen Abgleich und die präzise Durchflussregelung in komplexen HLK-Systemen. Mit einem Einstellbereich von 110 bis 1100 l/h, einem Nenndruck von PN25 und einer Medientemperatur von -10 bis 95 °C unterstützt es eine präzise und zuverlässige Systemoptimierung bei variablen Durchflüssen.
