Beschreibung

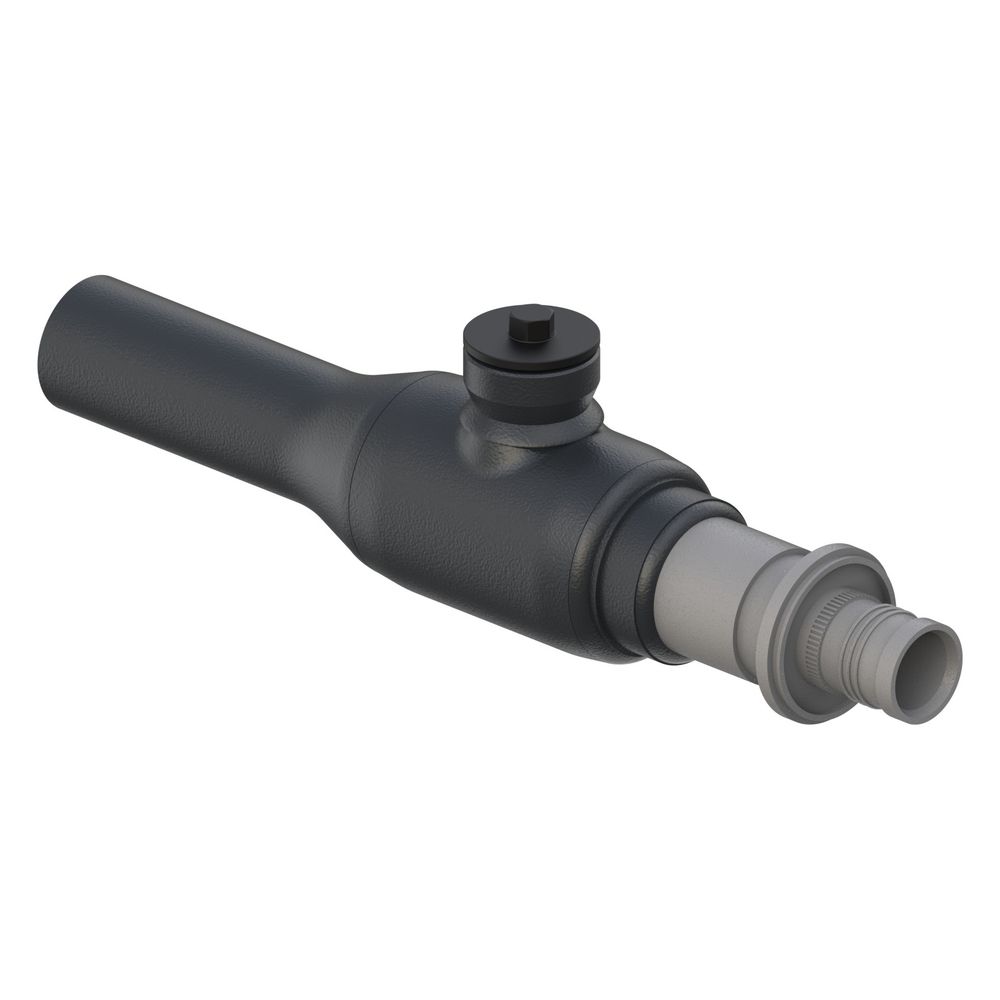

Danfoss Kugelhahn JIP-WP BR, DN 20, PN 40, Kvs 15m3/h, Geschweißt und AluPex25 IsoPlus, 065N0076
Der Danfoss Kugelhahn JIP-WP BR DN20 PN40 PEX25 ISO Kvs 15m3/h ist ein maßgefertigter Hausanschlusskugelhahn für vorisolierte AluPEX- und Kupferrohre sowie PE-Xa-Rohre SDR11. Er wurde für den einfachen und schnellen Anschluss in Fernwärme- und Fernkältenetzen entwickelt und zeichnet sich durch hohe Betriebssicherheit, optimierte Medienführung und eine lange Lebensdauer aus. Dieser Kugelhahn ist eine optimale Lösung für Gebäudesysteme und Netzerweiterungen.
Welche Rohrsysteme und Einsatzbereiche unterstützt der Kugelhahn?
Der Danfoss JIP-WP BR Kugelhahn ist für den Einsatz in Fernwärme- und Fernkältenetzen konzipiert und ermöglicht den Anschluss von Verbrauchern über Einzel- und Doppelrohranschlüsse. Er ist kompatibel mit vorisolierten AluPEX-Rohren (20, 25, 26, 32 mm), PEXFlextra-Rohren (25, 32 mm) sowie vorisolierten CuFLEX-Kupferrohren (Ø 18 und Ø 22 mm) von Logstor und Isoplus. Bedarfsanschlusshähne sind zudem für die Erweiterung von Fernwärmesystemen und anderen Wassersystemen mit geschlossenen Kreisläufen ausgelegt. Die maßgefertigte Bauweise mit integriertem Presssitzanschluss sorgt für kompakte Abmessungen.
Welche Merkmale ermöglichen Sicherheit und Energieeffizienz?
Ein hohes Sicherheitsniveau und ein geringes Leckagerisiko werden durch werksseitig geschweißte und druckgeprüfte Presssitzanschlussfittings sichergestellt. Das vollverschweißte Gehäuse aus Stahl erfüllt alle Anforderungen an Kugelhähne in Fernwärme- und Fernkältesystemen. Dank optimierter Medienführung weist der Kugelhahn hohe Kv-Werte auf, was zu niedrigeren Pumpenenergiekosten beiträgt. Die Kugeldichtung aus kohlefaserverstärktem Polytetrafluorethylen (PTFE) und die Graphit-Schaftdichtung (bei Zwillingshähnen) sorgen für optimale Dichtigkeit und eine lange Lebensdauer. Der Kugelhahn ist zudem wartungsfrei.
Welche Bedienungs- und Konstruktionsmerkmale sind vorhanden?
Der Kugelhahn ist in gerader Ausführung mit einem ergonomischen T-Griff erhältlich, der eine rote und blaue Anzeige für Vor- und Rücklauf besitzt. Er verfügt über einen 90-Grad-Endanschlag. Varianten mit Endstopfen und Ablassventil sind ebenfalls verfügbar. Für Bedarfsanschlusshähne ist ein Außensechskant für eine einfache Bedienung sowie eine optische Positionsanzeige der Kugel auf dem Schaft vorhanden. Der Anschluss erfolgt sicher und zuverlässig gemäß EN 488. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Technische Daten
- Nennweite: DN20
- Druckstufe Artikel: PN 40
- Kv-Wert: 15 m³/h
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Max. Druckunterschied bei 20 °C: 40
- Mediumtemperatur (Dauerbetrieb): 180
- Werkstoff des Gehäuses: Stahl
- Ausführung: gerade
- Volldurchgang: nein
- Ventilwinkel: 0
Der Danfoss Kugelhahn JIP-WP BR DN20 PN40 PEX25 ISO Kvs 15m3/h bietet eine sichere und energieeffiziente Lösung für den Anschluss und die Erweiterung von Fernwärme- und Fernkältenetzen. Mit seiner robusten Stahlkonstruktion, hochwertigen Dichtungen und optimierter Medienführung erfüllt er die Anforderungen an langlebige und wartungsfreie Gebäudesystemkomponenten, bei einer Druckstufe von PN40 und einem Kv-Wert von 15 m³/h.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | JIP-WP |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 065N0076 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0076 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702424613808 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 0,897 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
