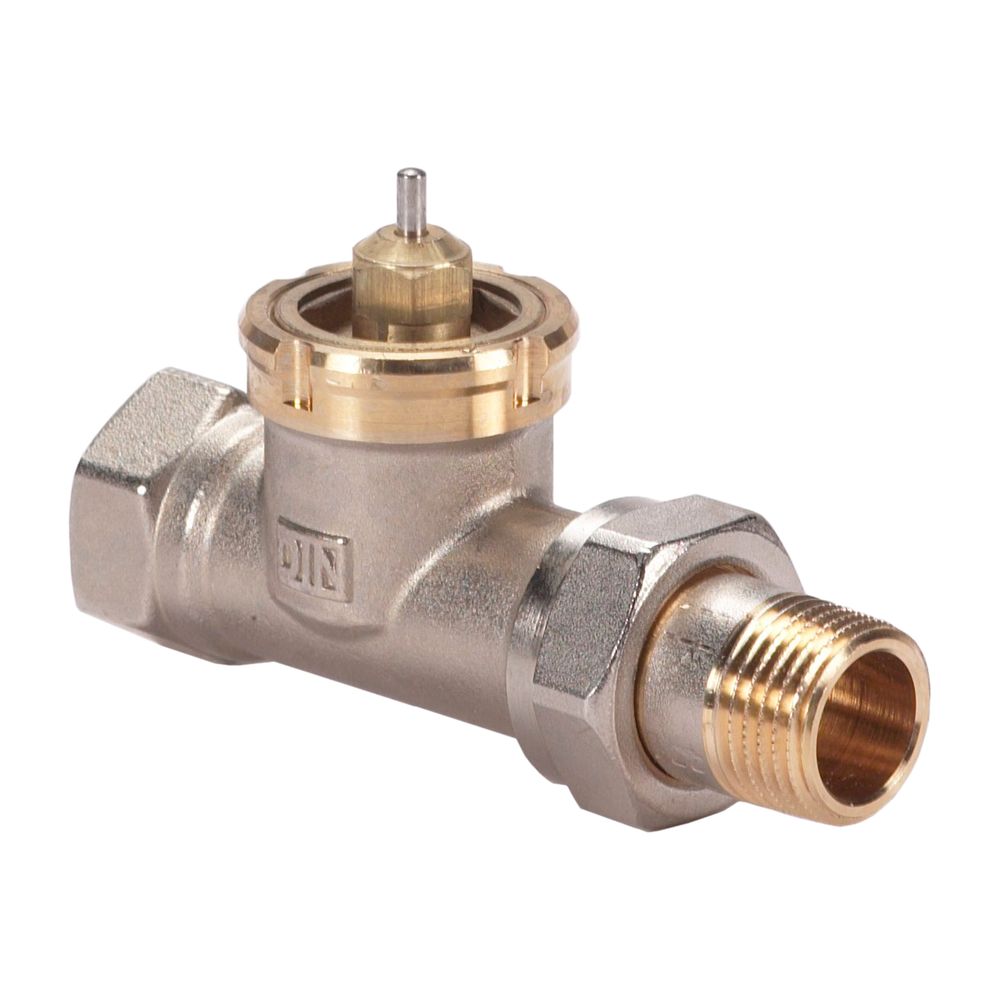

Danfoss 2-Wege-Ventil RAV 15/2, DN 15, PN 10, Kv-Wert 2,8m3/h, vernickelt, 013U0217

Das Danfoss 2-Wege-Ventil RAV 15/2 ist ein robustes Durchgangsventil der Baureihe nach DIN 3841. Es verfügt über ein vernickeltes Gehäuse aus MS 58 und ist mit einer O-Ring-Stopfbuchse ausgestattet, die ohne Anlagenentleerung auswechselbar ist. Dieses Ventil ist für eine maximale Vorlauftemperatur von 120 °C und eine Druckstufe von PN 10 ausgelegt. Mit einem Ventilgehäuse der Nennweite DN 15 und Anschlüssen von R 1/2 (1/2 Innengewinde und 1/2 Außengewinde) sowie einem Kvs-Wert von 2,8 m³/h bietet es eine präzise Durchflussregelung bei einer maximalen Druckdifferenz von 0,2 bar. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.

Wie ist das Danfoss RAV 15/2 Ventil konstruiert und welche Materialien werden verwendet?

Das Danfoss 2-Wege-Ventil RAV 15/2 ist als Durchgangsventil nach Baureihe DIN 3841 gefertigt. Das Gehäuse besteht aus vernickeltem MS 58 Messing, was eine hohe Korrosionsbeständigkeit bietet. Eine besondere Eigenschaft ist die O-Ring-Stopfbuchse, die ohne eine Entleerung der Anlage ausgetauscht werden kann, was die Wartung erheblich vereinfacht. Der Oberflächenschutz durch Vernickelung sorgt für eine langlebige und widerstandsfähige Oberfläche.

Welche technischen Spezifikationen bietet das Ventil für den Betrieb?

Das Ventil ist für eine maximale Vorlauftemperatur von 120 °C ausgelegt und besitzt eine Druckstufe von PN 10. Das Ventilgehäuse entspricht der Nennweite DN 15. Der Kvs-Wert beträgt 2,8 m³/h, und der maximale Differenzdruck in geöffneter Stellung liegt bei 0,2 bar. Die Kennlinien-Charakteristik ist linear, und die Hublänge beträgt 1,1. Eine automatische Durchflussregelung oder ein Durchflussmesspunkt sind bei diesem Modell nicht integriert.

Wie gestaltet sich die Installation und Wartung des Ventils?

Die Installation des Danfoss 2-Wege-Ventils RAV 15/2 erfordert keine spezielle Verarbeitungstechnik oder den Einsatz von Spezialwerkzeugen. Dies ermöglicht eine einfache und schnelle Montage. Die Möglichkeit, die O-Ring-Stopfbuchse ohne Anlagenentleerung zu wechseln, trägt zusätzlich zur Wartungsfreundlichkeit bei und minimiert Ausfallzeiten.

Technische Daten

• Max. Vorlauftemperatur: 120 °C
• Druckstufe: PN 10
• Ventilgehäuse: DN 15
• Anschluss: R 1/2
• Kvs-Wert: 2,8 m³/h
• Max. Druckdifferenz: 0,2 bar
• Hublänge: 1,1
• Kennlinien-Charakteristik: linear
• Oberflächenschutz: vernickelt

Das Danfoss 2-Wege-Ventil RAV 15/2 ist eine zuverlässige Komponente für Heizungs- und Fernwärmeanwendungen. Es überzeugt durch seine robuste Bauweise aus vernickeltem Messing, die hohe Temperaturbeständigkeit bis 120 °C und die einfache Wartung dank der auswechselbaren O-Ring-Stopfbuchse. Mit einer Druckstufe von PN 10 und einem Kvs-Wert von 2,8 m³/h stellt es eine effiziente Lösung für die Durchflussregelung dar.
