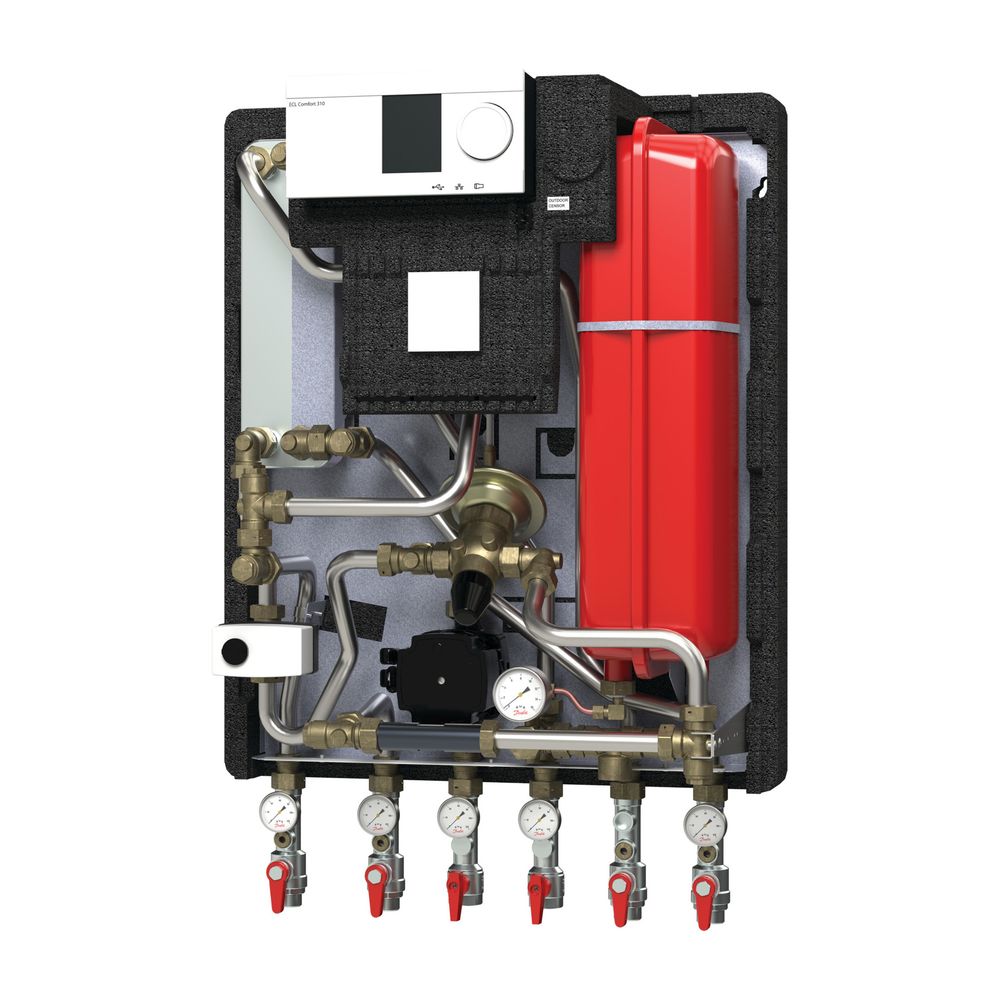

Danfoss Hausstation VXe Solo HWP Typ 1, Heizleistung 20kW, ECL310/A347, 1x Sicherheitstemperaturwächter

Die Danfoss Hausstation VXe Solo HWP, 1 HE:20kW, ECL310/A347, STW ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis und einem primärseitigen Anschluss für einen Trinkwarmwasserspeicher. Sie eignet sich für Einfamilien-, Zweifamilien- und Reihenhäuser und ist kompatibel mit zwei Rohrsystemen sowie Heizkörper- oder Fußbodenheizungen. Die Station ist für die Wandmontage vorbereitet und verfügt über eine witterungsgeführte Heizkreistemperaturregelung mittels des Danfoss Reglers ECL 310/A347.

Aufbau und Funktionen der Danfoss VXe Solo HWP

Die Hausstation ist mit hochwertigen Komponenten ausgestattet, darunter ein dichtungsloser Plattenwärmeübertrager aus Edelstahl mit innovativer Micro PlateTM Technologie, die eine effektive Wärmeübertragung bei geringem Druckverlust ermöglicht. Die Station enthält ein Sicherheitsventil, ein Ausdehnungsgefäß, einen Schmutzfänger, Thermometer, Manometer sowie eine energieeffiziente, drehzahlgeregelte Umwälzpumpe von Grundfos (Typ UPM3 Auto L15-70). Alle Rohre bestehen aus Edelstahl und sind mit flachdichtenden Verschraubungen versehen. Die Rohranschlüsse befinden sich an der Unterseite der für die Wandmontage vorbereiteten Kompaktstation. Die Station ist komplett wärmegedämmt mit einer Abdeckung aus Polypropylen-Schaum (EPP), was zu sehr niedrigen Wärmeverlusten führt. Zudem kommt zinkfreies Messing CuZn39Pb3 zum Einsatz.

Regelung und Steuerung der Heizkreistemperatur

Die Heizkreistemperatur wird über den elektronischen, witterungsgeführten Danfoss Regler ECL 310/A347 gesteuert. Dieser bietet eine gleitende Rücklauftemperaturbegrenzung, Frostschutzfunktion, Sommerausschaltung, Nachtabsenkung sowie eine einstellbare Heizkennlinie. Die Regelung ermöglicht eine konstante Temperatursteuerung des Trinkwarmwasserspeichers und kann über die cloud-basierte SCADA-Software LeanHeat Monitor ferngesteuert und überwacht werden. Die Station verfügt über mehrere Fühlereingänge, Relaisausgänge für Umwälzpumpen und Schnittstellen für Vernetzung und Fernwartung.

Anschluss- und Sicherheitskomponenten

Die Fernwärmeseite ist mit Kugelhähnen, Thermometern, einem Schmutzfänger im Vorlauf sowie einem Passstück für einen Wärmemengenzähler im Rücklauf ausgestattet. Der Heizkreis verfügt über zwei Absperrarmaturen, Thermometer, Manometer, ein Sicherheitsventil (3,0 bar), ein 12-Liter-Membran-Ausdehnungsgefäß, Entlüftung und einen Sicherheitstemperaturwächter (STW). Die Verbindungen sind aus zinkfreiem Messing (CuZn39Pb3) und die Rohrleitungen aus Edelstahl mit flachdichtenden Verschraubungen gefertigt.

Einsatzbereiche der VXe Solo HWP

Die Hausstation ist für den Einsatz in Einfamilien- und Zweifamilienhäusern sowie Reihenhäusern konzipiert. Sie unterstützt sowohl Heizkörper- als auch Fußbodenheizsysteme und ist für Fernwärme- und Nahwärmeanlagen geeignet. Die kompakte Bauweise mit minimalem Installationsplatzbedarf und die einfache Wandmontage machen sie besonders flexibel einsetzbar.

Installation und Wartung

Die Station ist sehr bedienungsfreundlich und einfach zu installieren. Die für die Wandmontage vorbereitete Kompaktstation enthält mit einem Spannbügel fixierte Anschlussstutzen. Diese ermöglichen eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Frontisolierung bietet einen unkomplizierten Zugang zu wichtigen Komponenten wie der Regelung und dem Rechenwerk des Wärmemengenzählers für Wartungs- und Regulierungszwecke. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Leistung Heizkreis: 20 kW
• Maximaler Volumenstrom Primär / Sekundär: 0,59 m³/h / 0,69 m³/h
• Druckverlust Primärseite: 38 kPa
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite Heizkreis: PN 6
• Maximaler Differenzdruck Fernwärmenetz: 4 bar
• Maximale Vorlauftemperatur Fernwärmenetz: 120 °C
• Elektrischer Anschluss: 230 V AC
• Abmessungen (H/B/T): 932 mm / 550 mm / 315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation VXe Solo HWP bietet eine effiziente und platzsparende Lösung für die Wärmeversorgung in Wohngebäuden. Mit ihrer hochwertigen Ausstattung, der witterungsgeführten Regelung und der Möglichkeit zur Fernüberwachung unterstützt sie eine zuverlässige und bedarfsgerechte Heizungs- und Warmwasserbereitung. Die Leistung von 20 kW und die umfassende Wärmedämmung sorgen für einen wirtschaftlichen Betrieb bei geringem Wärmeverlust.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo HWP
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss ESMC)
• 1x Universal-Kabeltemperaturfühler Pt1000 (Danfoss ESMB)
