Danfoss Hausstation VXe Solo HWS Typ 2, Heizleistung 30kW, ECL310/A347, 2x Sicherheitstemperaturwächter

Die Danfoss Hausstation VXe Solo HWS Typ 2 mit einer Heizleistung von 30 kW und dem Regler ECL310/A347 ist eine komplett wärmegedämmte, indirekte Nah- und Fernwärmekompaktstation. Sie ist ideal für Einfamilien-, Zweifamilien- und Reihenhäuser und bietet einen Heizkreis sowie einen Anschluss für einen Trinkwarmwasserspeicher im Sekundärkreis. Die Station eignet sich für zwei Rohrsysteme und Heizkörperanlagen und ist für die Wandmontage vorbereitet.

Wie ist die Danfoss Hausstation VXe Solo HWS aufgebaut?

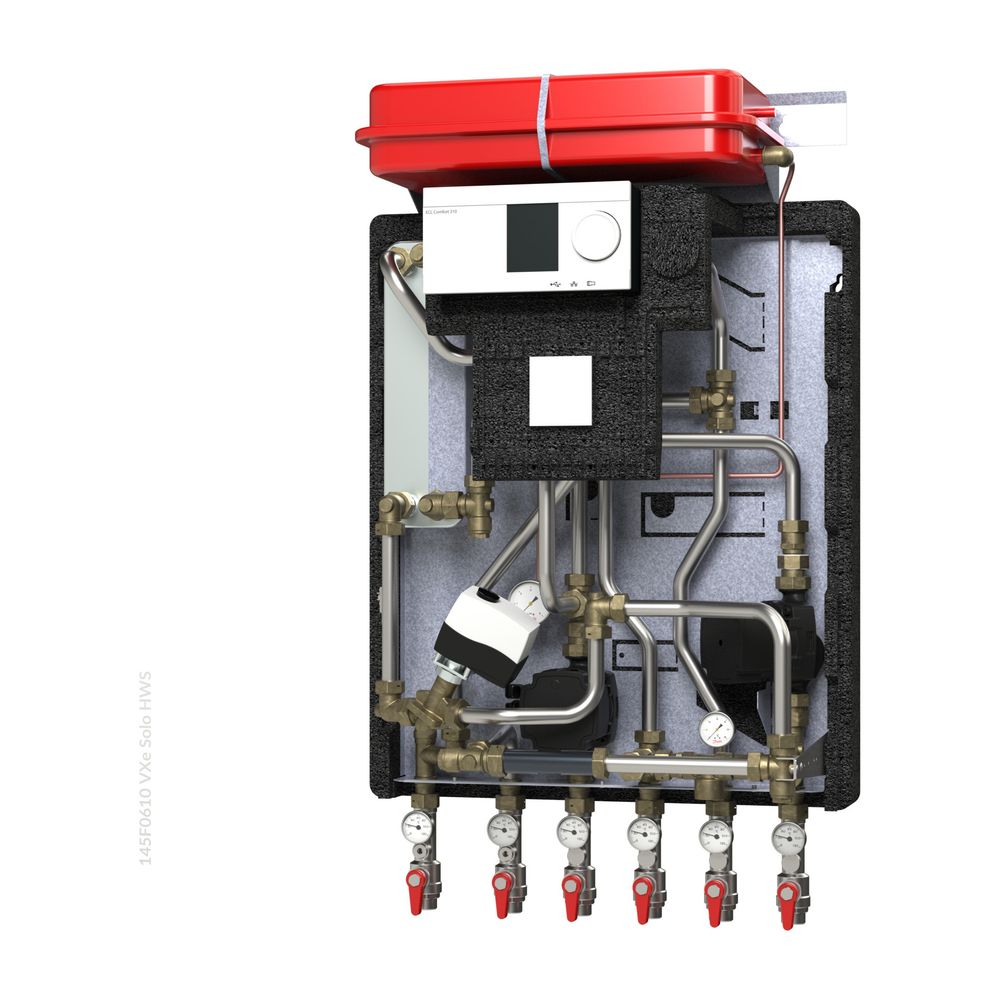

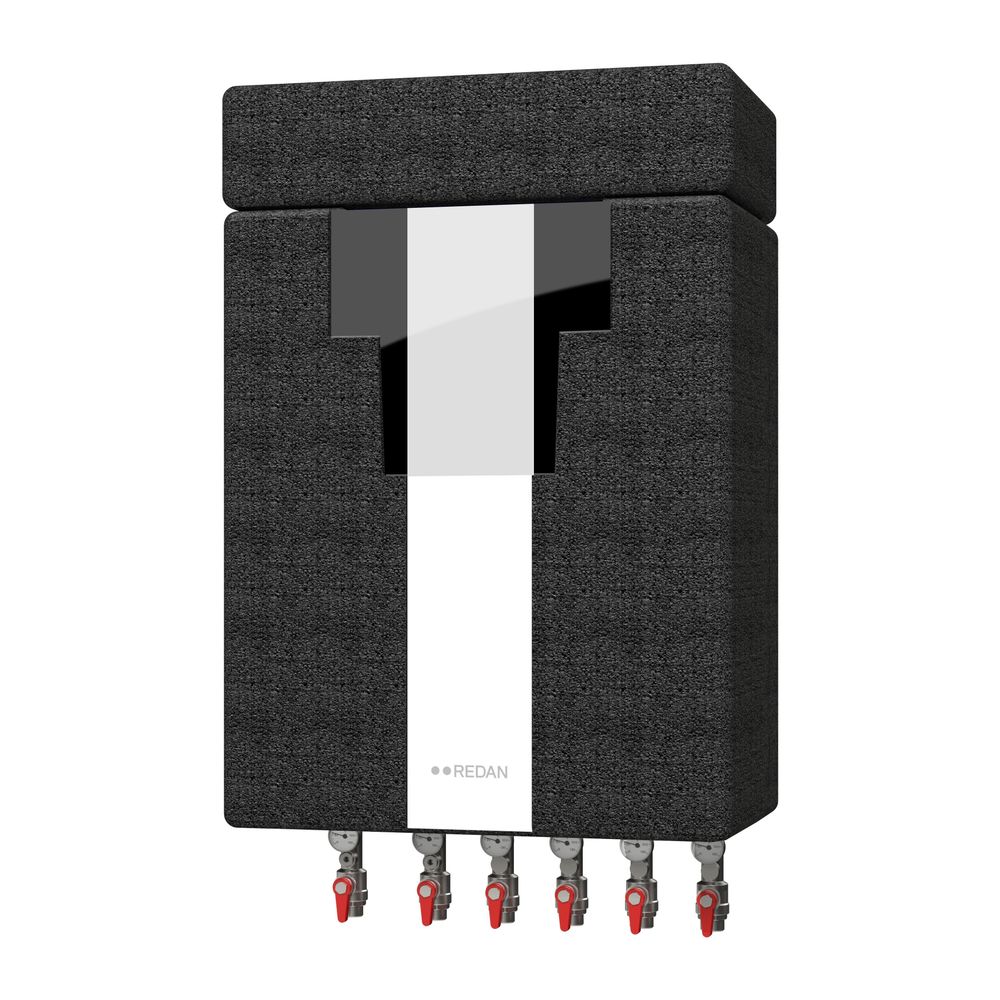

Die Hausstation ist mit hochwertigen Komponenten ausgestattet, darunter ein dichtungsloser Plattenwärmeübertrager aus Edelstahl (Typ XB06H-1-40) mit Micro PlateTM Technologie für effiziente Wärmeübertragung und geringe Druckverluste. Die Konstruktion verwendet korrosionsbeständige Materialien wie Edelstahlrohre und zinkfreies Messing (CuZn39Pb3) mit EPDM-Dichtungen. Die Grundplatte und die Abdeckhaube bestehen aus Polypropylen-Schaum (EPP) für eine effektive Wärmedämmung. Die Rohranschlüsse befinden sich an der Unterseite.

Welche Komponenten sind auf der Primär- und Sekundärseite integriert?

Auf der Primärseite sind Absperrarmaturen, Thermometer, ein Schmutzfänger sowie ein Passstück für einen Wärmemengenzähler und eine Fühlertasche im Fernwärmevorlauf integriert. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb (AVQM) ist ebenfalls vorhanden. Der Heizkreis umfasst einen Plattenwärmeübertrager, ein Sicherheitsventil, ein Ausdehnungsgefäß, einen Schmutzfänger, Thermometer, ein Manometer, eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe (Grundfos UPM3 Auto L15-70), ein Dreiwege-Mischventil mit elektrischem Stellantrieb (Danfoss VMV/AMV150, DN15, kvs 2.5), ein Rückschlagventil und einen Sicherheitstemperaturwächter (STW). Für die Trinkwarmwassererwärmung sind Absperrarmaturen, Thermometer, ein Schmutzfänger im Rücklauf, eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe (Grundfos UPM3 Auto L15-70) und ein Rückschlagventil vorhanden.

Welche Funktionen bietet der Regler Danfoss ECL Comfort 310?

Der elektronische Regler Danfoss ECL Comfort 310 mit Applikationsschlüssel A347 ermöglicht eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung. Er bietet eine konstante Temperaturregelung des Trinkwarmwasser-Kreises mit Speicherladesystem. Zu den weiteren Funktionen gehören Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung. Der Regler verfügt über Datenbus RS485, USB-Serviceschnittstelle, Mod-Bus, M-Bus und eine TCP/IP-Schnittstelle für Fernwartung.

Wie erfolgt die Installation und Wartung der Hausstation?

Die Station ist für eine einfache Wandmontage vorbereitet. Spannbügel-fixierte Anschlussstutzen ermöglichen eine maßgenaue und unkomplizierte Installation. Für Wartungszwecke und zur Regulierung der Komponenten bietet die abnehmbare Abdeckplatte in der Frontisolierung einen einfachen Zugang zu wichtigen Bauteilen wie der Regelung und dem Rechenwerk des Wärmemengenzählers.

Welche Vorteile bietet die Danfoss Hausstation VXe Solo HWS?

Die Hausstation zeichnet sich durch sehr geringe Wärmeverluste dank vollständiger Dämmung aus. Eine speziell von Danfoss entwickelte Technologie für Unterstationen trägt zu geringsten Rücklauftemperaturen bei. Die kompakte Bauweise minimiert den Installationsplatzbedarf. Die Anbindung an den LeanHeat Monitor ermöglicht eine moderne Überwachung und Fernsteuerung. Kundenspezifische Lösungen sind an die geltenden technischen Vorschriften angepasst.

Technische Daten

• Leistung Heizkreis: 30 kW
• Leistung Fernwärme: 15 kW
• Max. Volumenstrom Primär/Sekundär: 0,88 / 1,04 m³/h
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite HE: PN 6
• Max. Vorlauftemperatur FW-Netz: 120 °C
• Elektrischer Anschluss: 230 V AC
• Abmessungen (H/B/T): 932/550/315 mm
• Gewicht: 55 kg
• Membran-Ausdehnungsgefäß: 12 Liter

Die Danfoss Hausstation VXe Solo HWS Typ 2 stellt eine effiziente und kompakte Lösung für die Nah- und Fernwärmeversorgung in Wohngebäuden dar. Mit einer Heizleistung von 30 kW, hochwertiger Edelstahltechnik und der präzisen Steuerung durch den Danfoss ECL 310/A347 Regler sorgt sie für eine zuverlässige Wärmeversorgung und Trinkwarmwasserbereitung. Die robuste Bauweise und die umfassende Wärmedämmung tragen zu einem energieeffizienten Betrieb bei.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo HWS Typ 2
• 1x Außentemperaturfühler Pt1000 (Danfoss Typ: ESMT)
• 4x Anlegetemperaturfühler Pt1000 (Danfoss Typ: ESMC)
• 2x Universal-Kabeltemperaturfühler Pt1000 (Danfoss Typ: ESMB)
