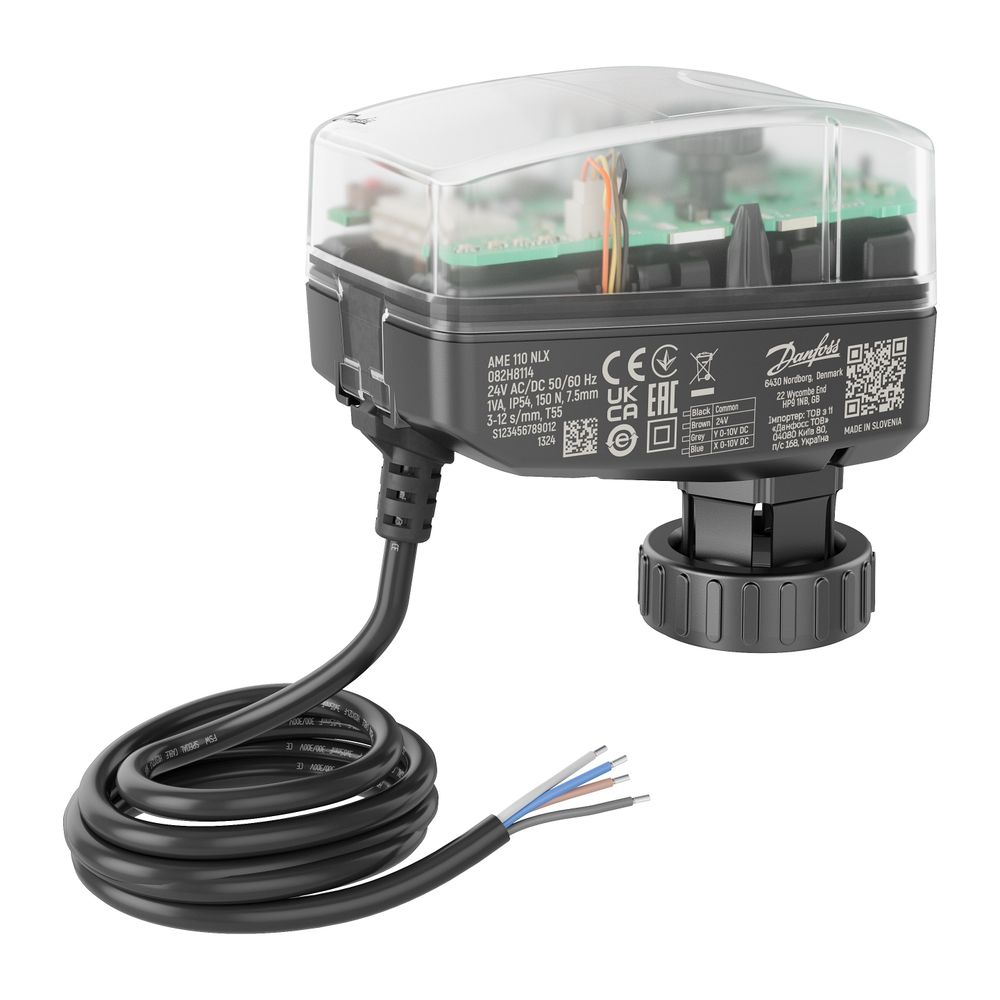

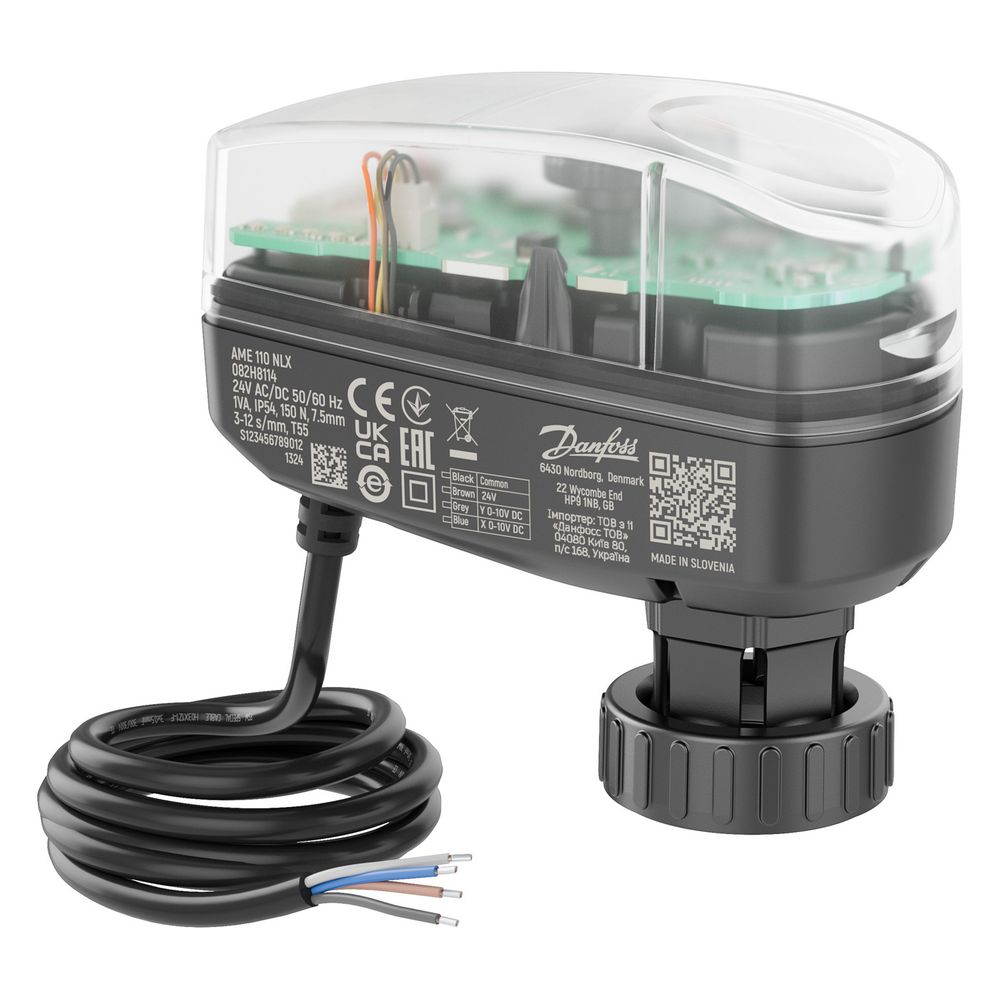

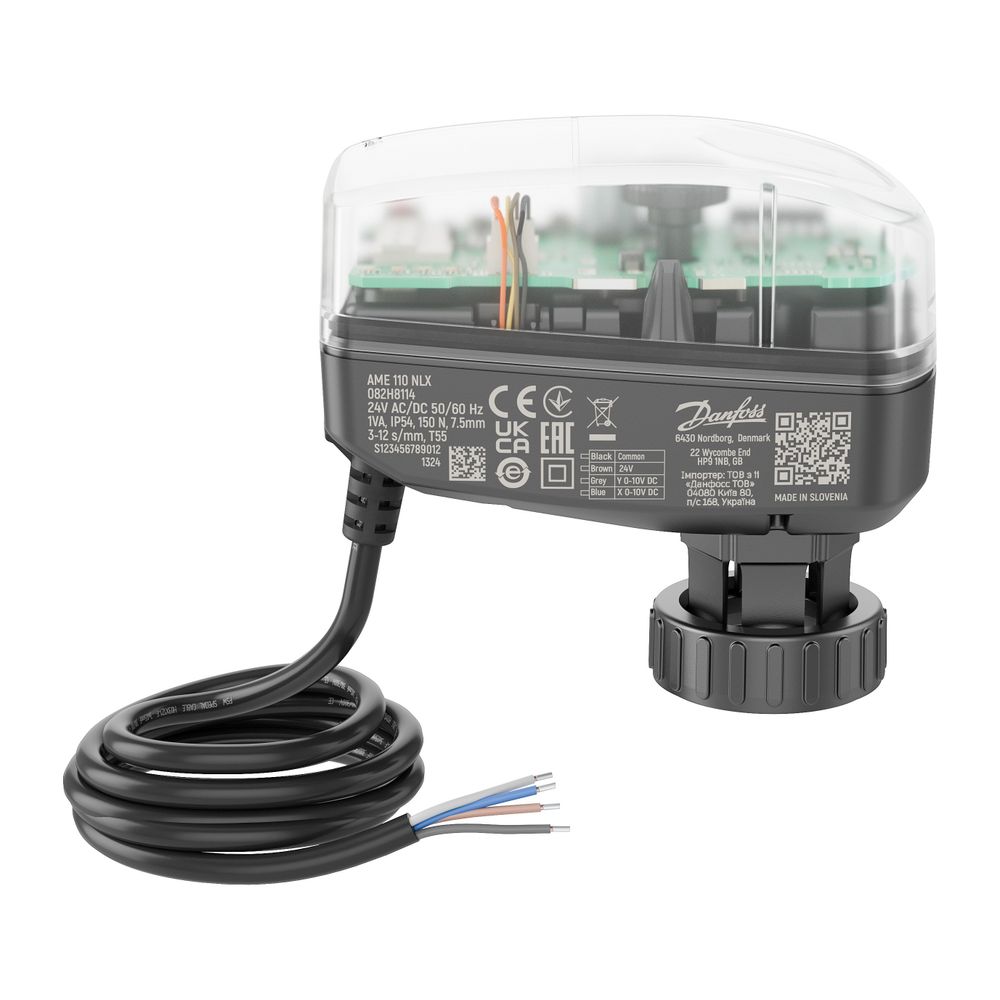

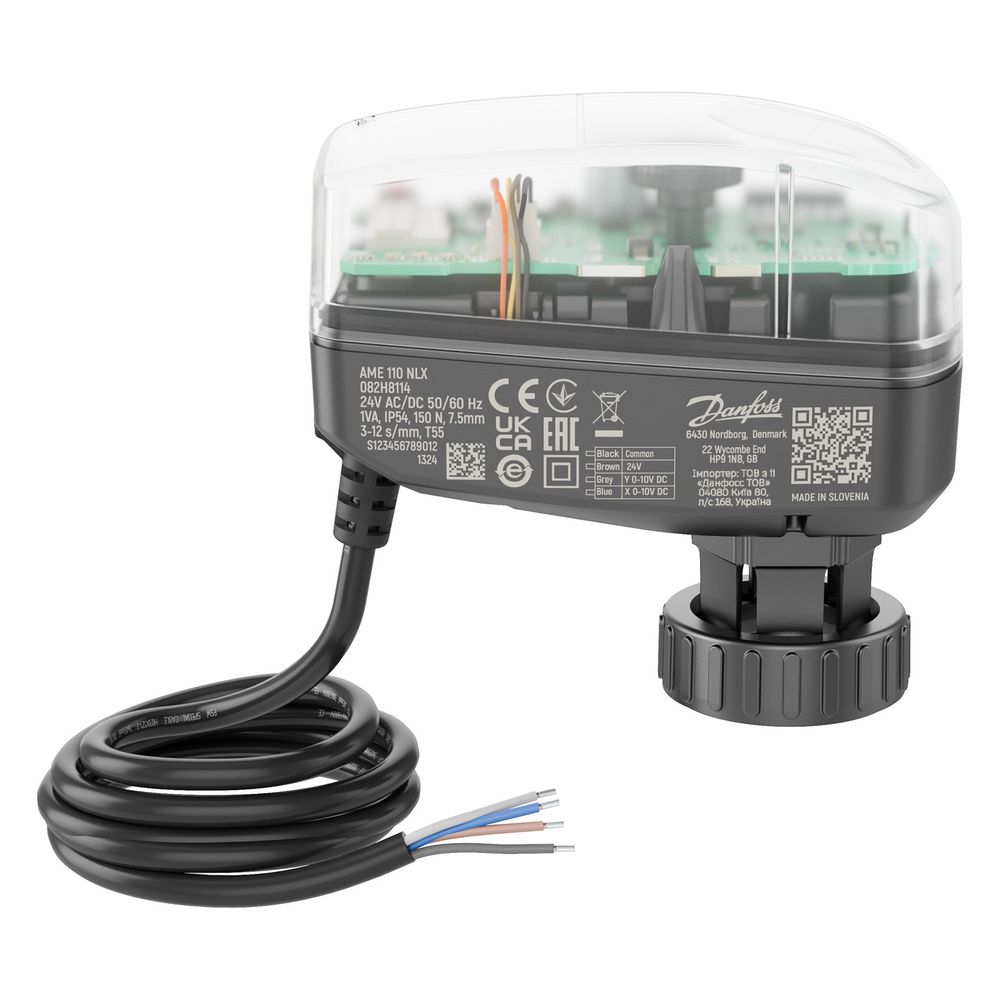

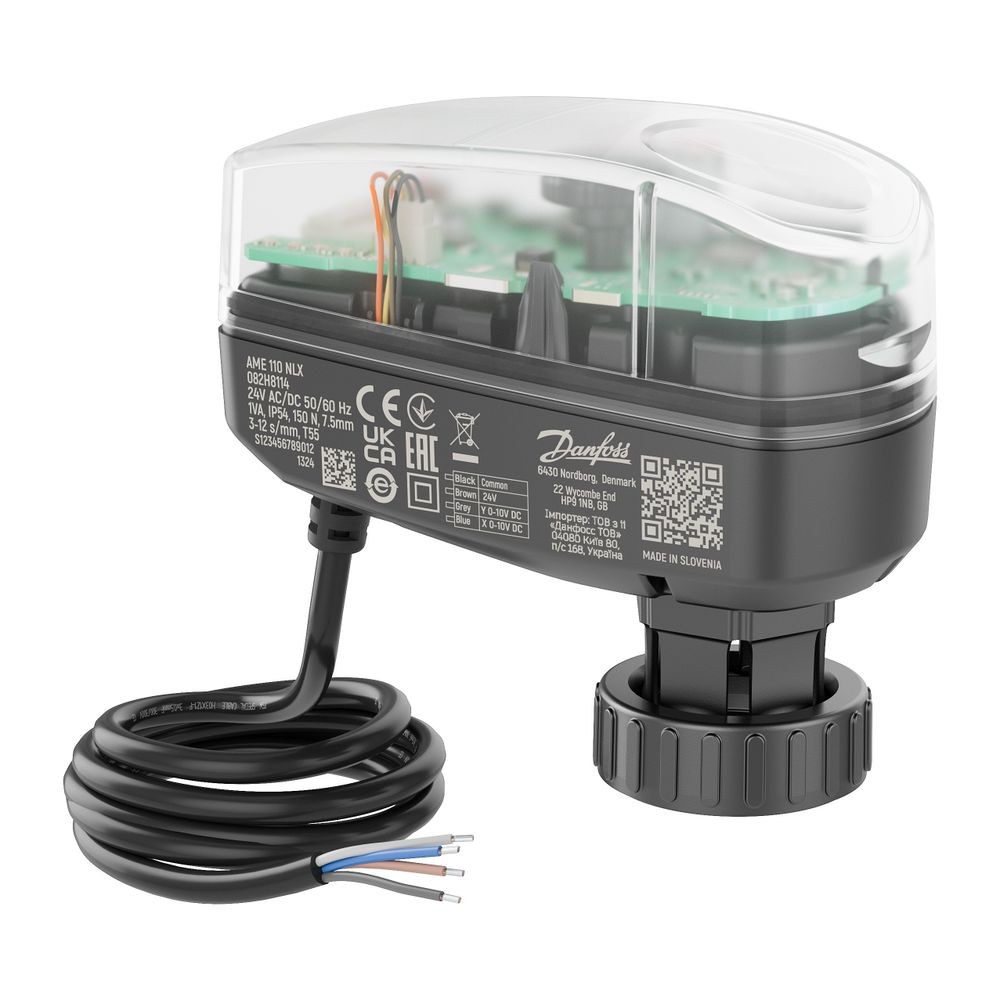

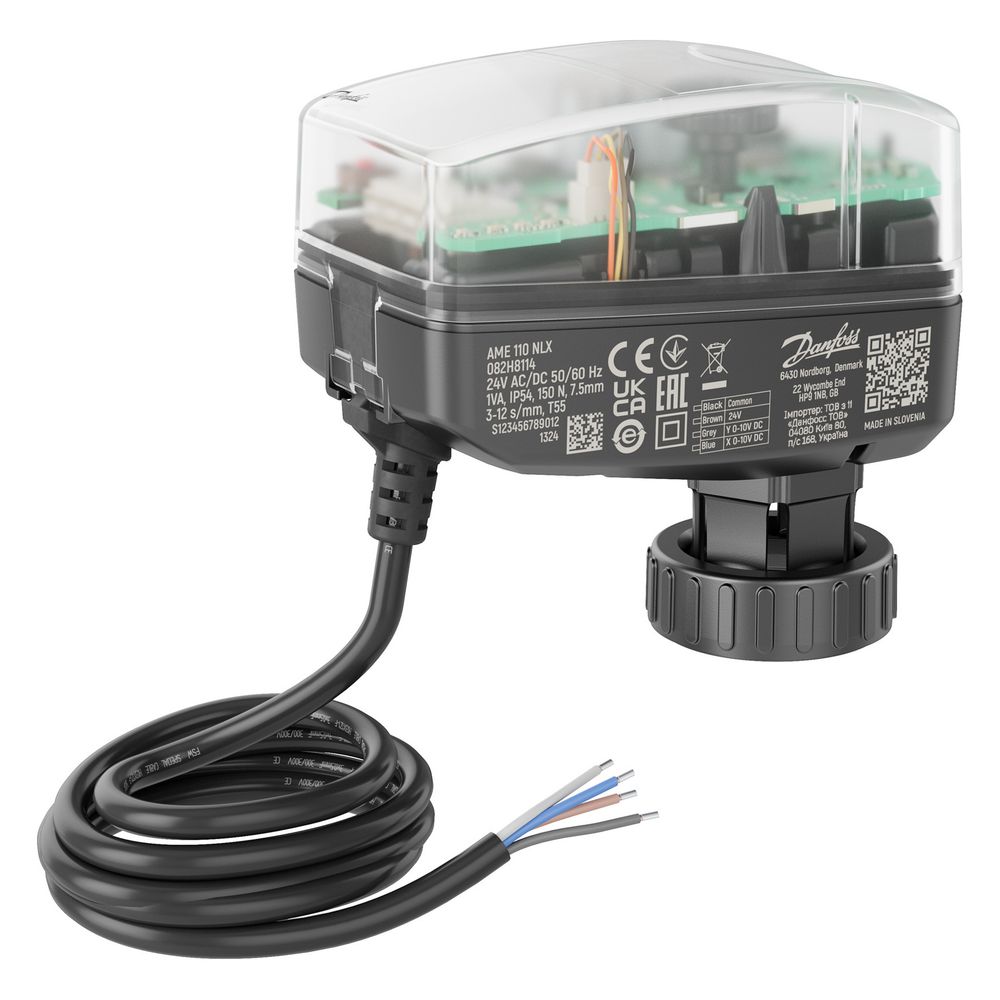

Danfoss Stellantrieb AME 110 NLX, 24V AC/DC 150N, Hub 7,5mm, 5,0m Kabel, für AB-QM DN15-32, Industriepackung, 082H8124

Der motorische Stellantrieb Danfoss AME 110 NLX 24V AC/DC (IP) ist speziell für die hochgenaue modulierende Ansteuerung von AB-QM Ventilen (PICV) in den Nennweiten DN15 bis DN32 konzipiert. Mit einer Kabellänge von 5,0 Metern eignet sich das Gerät zur präzisen Regelung von FanCoils, Wärmetauschern und Klimadecken in Heiz- und Kühlsystemen. Die Kombination aus stetigem Stellsignal und Rückmeldesignal ermöglicht eine hochgenaue Durchflusssteuerung.

Wie funktioniert die modulierende Ansteuerung des Danfoss AME 110 NLX?

Der Stellantrieb arbeitet mit einem stetigen Stellsignal von 0-10 V oder 0-20 mA und liefert ein Rückmeldesignal von 0-10 V. Die Ansteuerung kann direkt oder invers erfolgen, was eine flexible Integration in verschiedene Regelkreise erlaubt. Die elektronische Kalibrierung erfolgt automatisch mit Ventilhub-Erkennung, wodurch eine präzise Positionierung des Ventils sichergestellt wird. Die einstellbare Kennlinie (LOG/LIN) unterstützt die Anpassung an unterschiedliche Regelanforderungen.

Welche Funktionen und Eigenschaften bietet der Stellantrieb?

Das Gerät verfügt über eine LED-Anzeige, die Positionierung, Status und Fehlerzustände visualisiert. Eine Anti-Blockierfunktion kann gewählt werden, um die Beweglichkeit des Ventils zu erhalten. Die Montage erfolgt werkzeuglos, und eine Handverstellung ist möglich. Der Betrieb ist wartungsfrei über die Lebensdauer. Zudem erkennt der Stellantrieb Kabelbruch und fehlende Steuersignale im 2-10 V/4-20 mA-Modus. Halogenfreie Kabel und die Schutzart IP54 in allen Positionen sorgen für eine sichere und langlebige Anwendung. Der geräuscharme Betrieb im 12 s/mm Modus und der Schutz vor Fehlverdrahtung auf jedem Leiter bis zu 30V tragen zur Zuverlässigkeit bei.

Wie sind die technischen Leistungsdaten des Danfoss AME 110 NLX?

Die Spannungsversorgung erfolgt mit 24 V AC oder DC, bei einer Leistungsaufnahme von 1,1 W (DC) beziehungsweise 1,1 VA (AC) bei 50/60 Hz. Die Stellkraft beträgt 150 N, der maximale Hub 7,5 mm. Die Stellzeit ist ab Werk auf 12 Sekunden pro Millimeter eingestellt, kann aber auf 3 Sekunden pro Millimeter geändert werden. Das Gerät ist für Medientemperaturen bis 95 °C und Umgebungstemperaturen von -10 bis 55 °C ausgelegt.

Technische Daten

• Spannungsversorgung: 24 V AC/DC
• Leistungsaufnahme: 1,1 W (DC) / 1,1 VA (AC) 50/60 Hz
• Eingangssignal: 0(2)-10 V, 0(4)-20 mA
• Rückmeldesignal: 0-10 V
• Kabellänge: 5,0 m
• Stellkraft: 150 N
• Maximaler Hub: 7,5 mm
• Stellzeit: 12 s/mm (ab Werk), 3 s/mm
• Max. Medientemperatur: 95 °C
• Umgebungstemperatur: -10 bis 55 °C
• Schutzart: IP54 (in allen Positionen)

Der Danfoss AME 110 NLX Stellantrieb bietet eine präzise und flexible Lösung für die Regelung von Heiz- und Kühlsystemen mit AB-QM Ventilen. Mit einer Stellkraft von 150 N, einer variablen Stellzeit von 12 s/mm oder 3 s/mm und einer robusten Schutzart IP54 ist er für anspruchsvolle Anwendungen geeignet und unterstützt eine zuverlässige und wartungsarme Steuerung.
