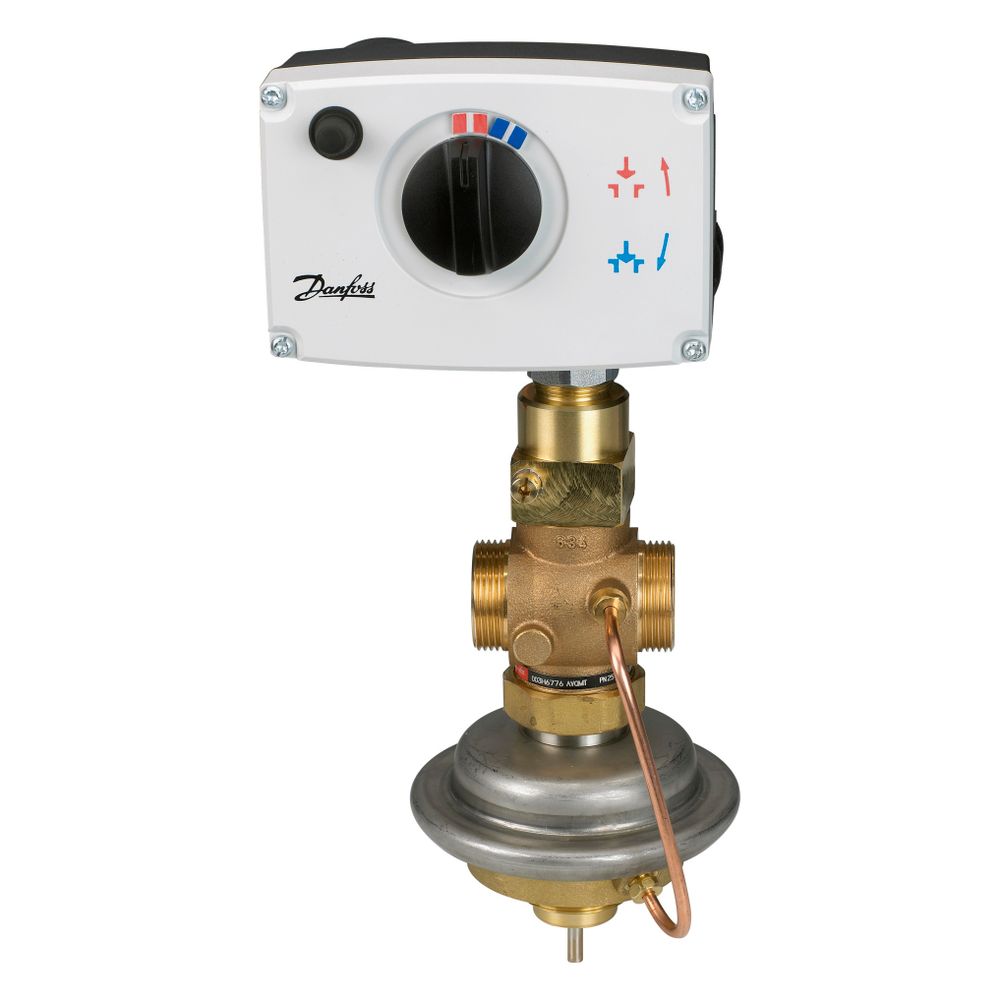

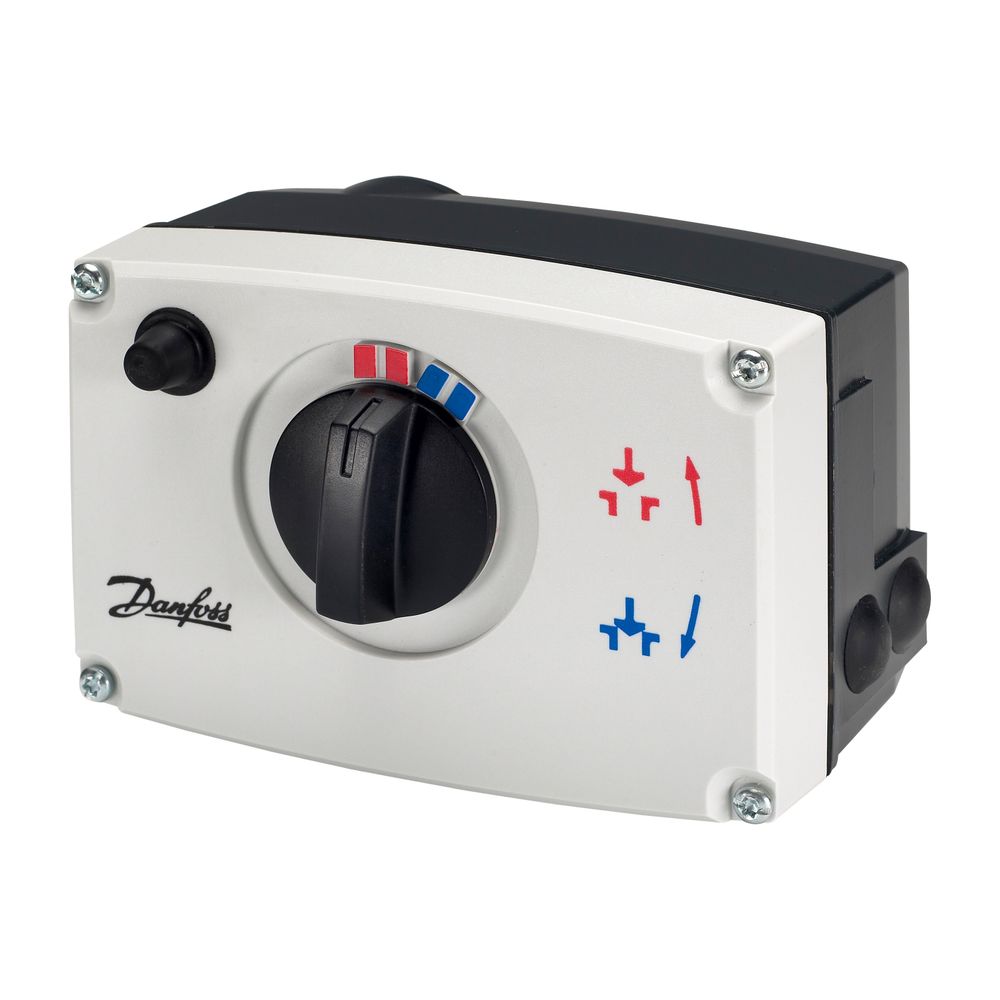

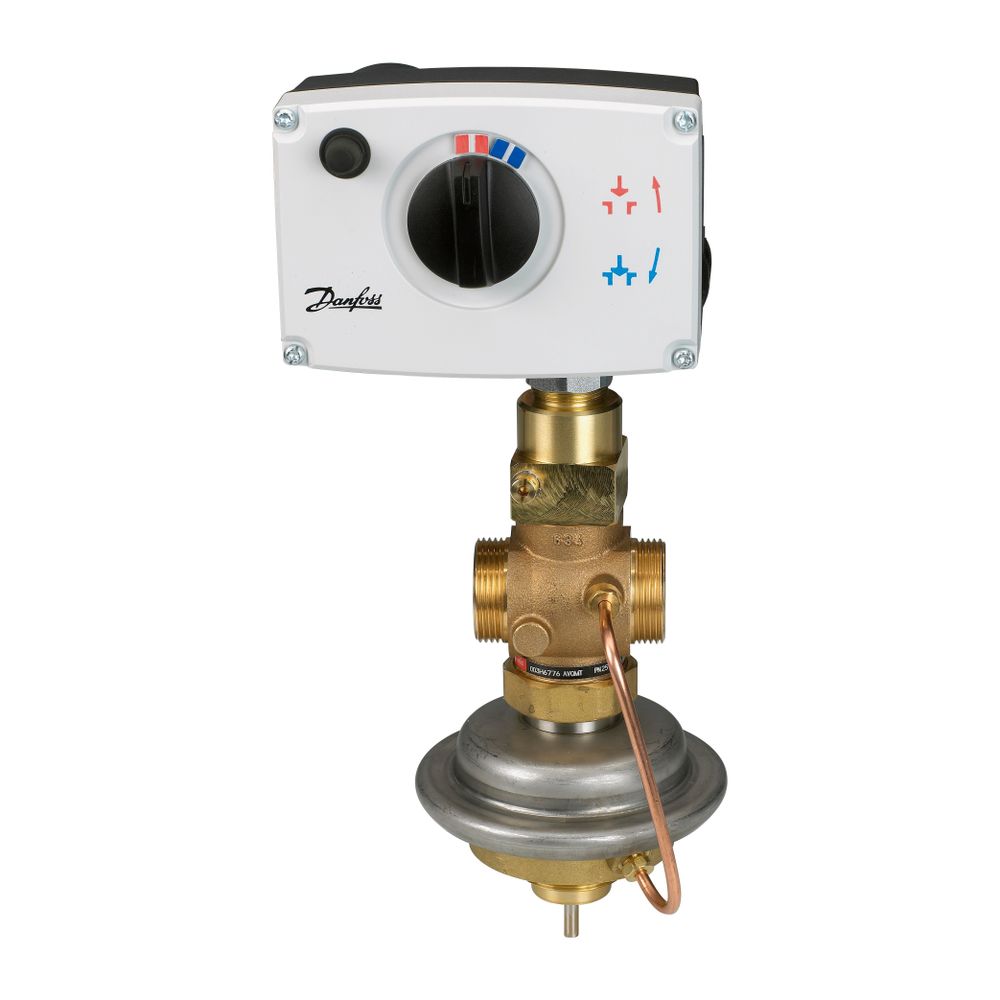

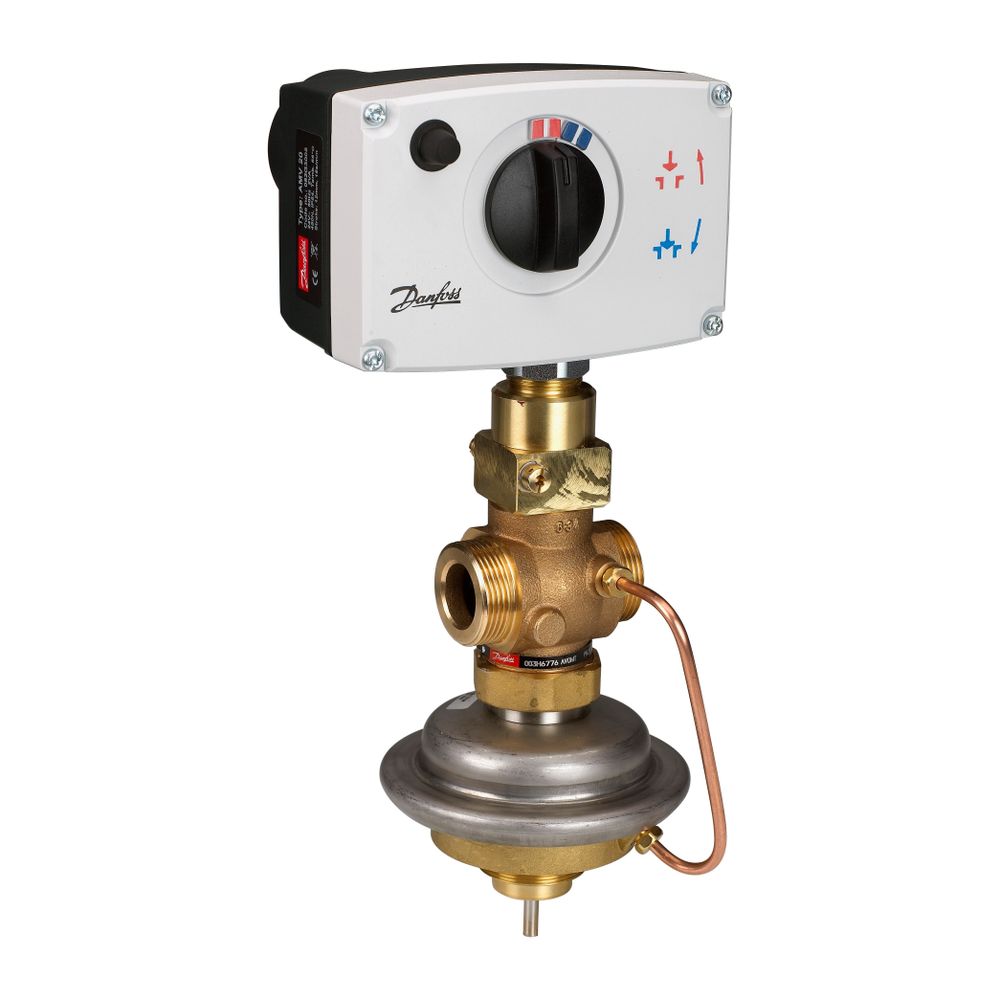

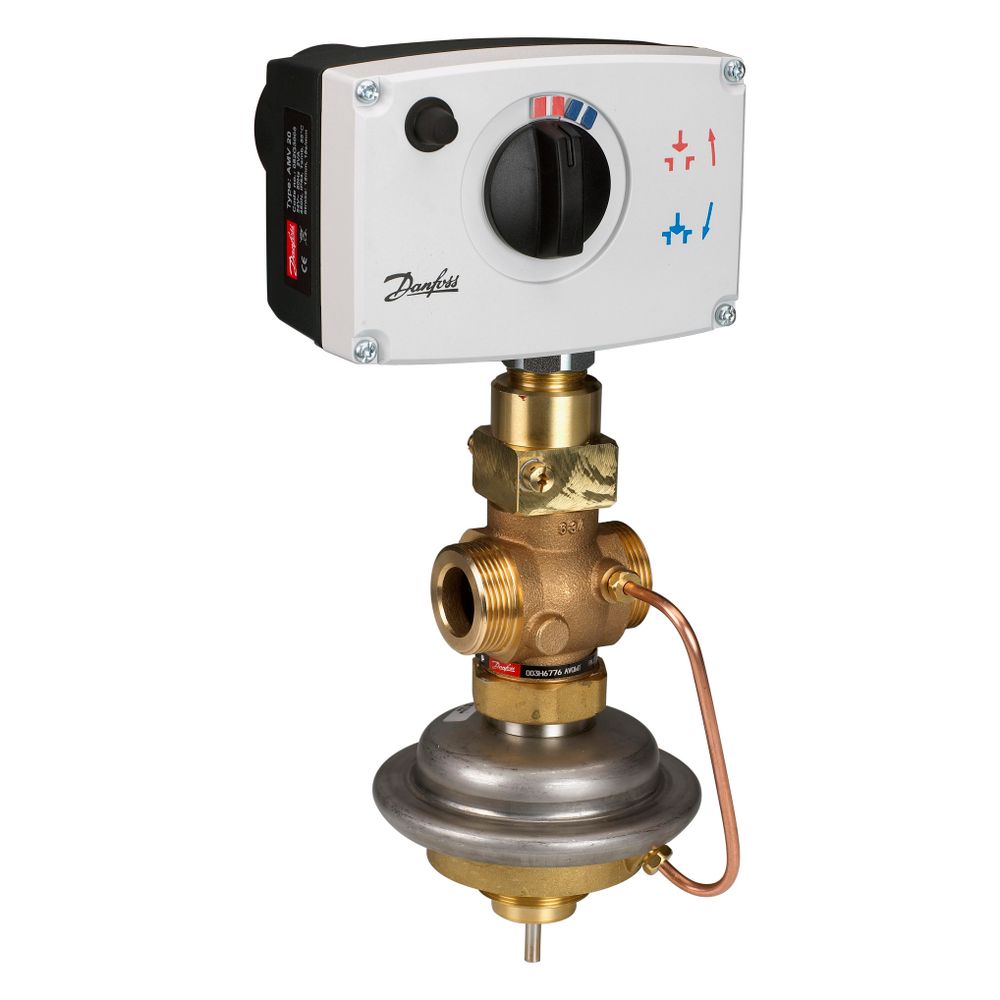

Danfoss elektrischer Stellantrieb AMV 20, 24V 3 Punkt Schritt, 15s/mm 450N, IP54

Der Danfoss elektrische Stellantrieb AMV 20 ist ein kompakter und zuverlässiger Antrieb, der für die präzise Steuerung von Ventilen in Heizungs-, Klima- und Lüftungsanlagen entwickelt wurde. Mit einer Nennspannung von 24V und einem 3-Punkt-Schrittsignal bietet dieser Stellantrieb eine Stellgeschwindigkeit von 15 s/mm und eine Stellkraft von 450 N. Er ist ideal für Anwendungen, die eine genaue Positionierung und hohe Betriebssicherheit erfordern und eignet sich für Ventile der Größen DN 15 bis DN 50.

Welche Funktionen bietet der Danfoss AMV 20 Stellantrieb?

Der Stellantrieb AMV 20 von Danfoss verfügt über eine moderne Konstruktion mit einer lastabhängigen Abschaltung, die sowohl den Stellantrieb als auch das Ventil vor Überlastung schützt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar, was die Systemintegration erleichtert. Der robuste Aufbau und das geringe Gewicht tragen zur Langlebigkeit und einfachen Handhabung bei. Die automatische Anpassung des Hubs an die Ventilendlagen sorgt zudem für eine verkürzte Inbetriebnahmezeit.

Welche Sicherheitsmerkmale sind relevant?

Der AMV 20 gehört zur Baureihe der Stellantriebe ohne Sicherheitsfunktion gemäß DIN EN 14597. Bei Modellen mit dieser Sicherheitsfunktion (AMV 13, AMV 23 oder AMV 33) wird diese bei Stromausfall oder Abschaltung durch einen Sicherheitsthermostat automatisch aktiviert, wobei der Hub an die Ventilendlagen angepasst wird, was die Inbetriebnahmezeit verkürzt.

Für welche Anwendungen ist der AMV 20 geeignet?

Der Danfoss Stellantrieb AMV 20 ist primär für den Einsatz in Kombination mit den Danfoss Ventilen der Typen VS, VM, VB und AVQM konzipiert. Er ist für den Betrieb bei Umgebungstemperaturen von 0 bis 55 °C ausgelegt und bietet eine Schutzart von IP54, die ihn gegen Staub und Spritzwasser schützt. Diese Kompatibilität ermöglicht eine flexible Integration in bestehende oder neue Anlagen und stellt eine optimale Funktion des Gesamtsystems sicher.

Technische Daten

• Nennspannung: 24 VAC, 50 Hz/60 Hz
• Eingangsstellsignal: 3-Punkt-Schritt
• Stellkraft: 450 N
• Stellgeschwindigkeit: 15 s/mm
• Max. Medientemperatur: 150 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Bauhöhe: 125 mm
• Baulänge: 160 mm
• Bautiefe: 165 mm
• Hublänge: 10 mm

Der Danfoss elektrische Stellantrieb AMV 20 überzeugt durch seine präzise Steuerung mit 3-Punkt-Schrittsignal, eine hohe Stellkraft von 450 N und eine robuste Schutzart IP54. Mit einer Nennspannung von 24V und einer Stellgeschwindigkeit von 15 s/mm ermöglicht er eine zuverlässige Regelung und trägt zur Optimierung von Heizungs- und Klimasystemen bei. Seine robuste Bauweise und die intelligenten Schutzfunktionen ermöglichen einen sicheren und langlebigen Betrieb.
