Beschreibung

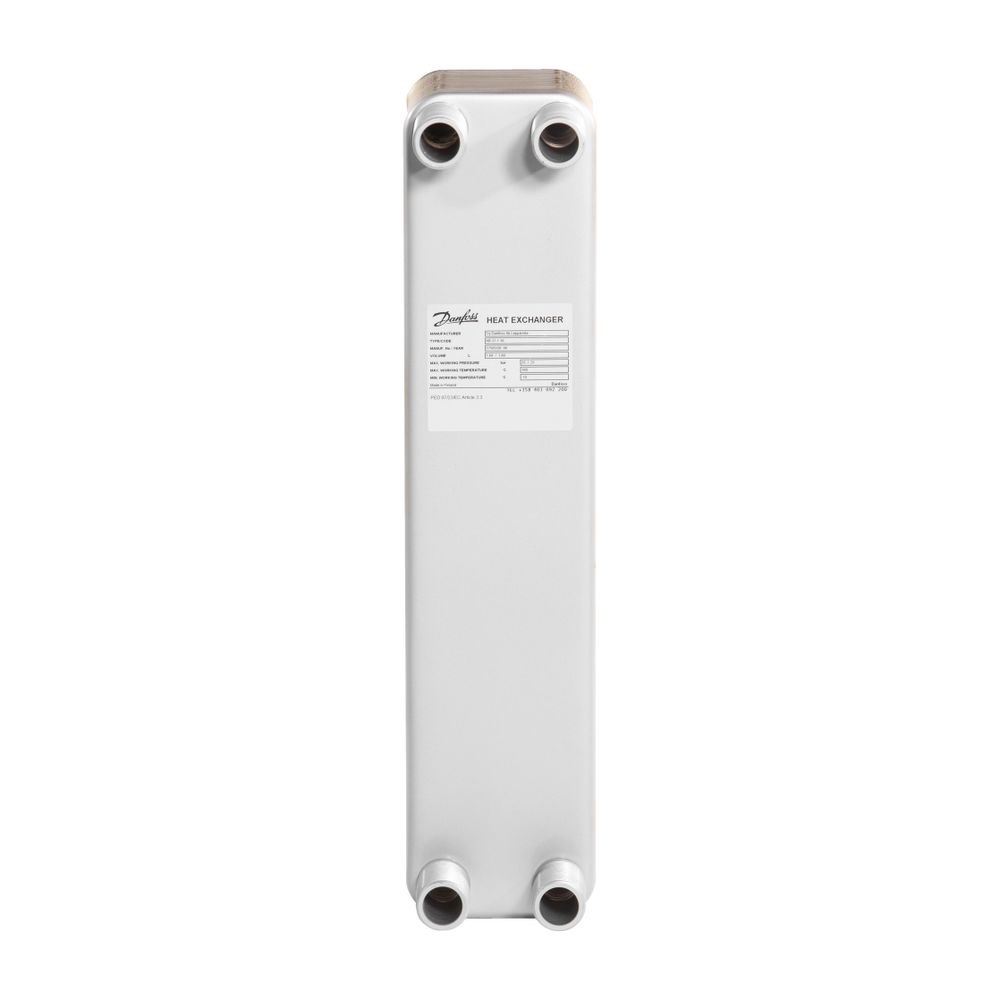

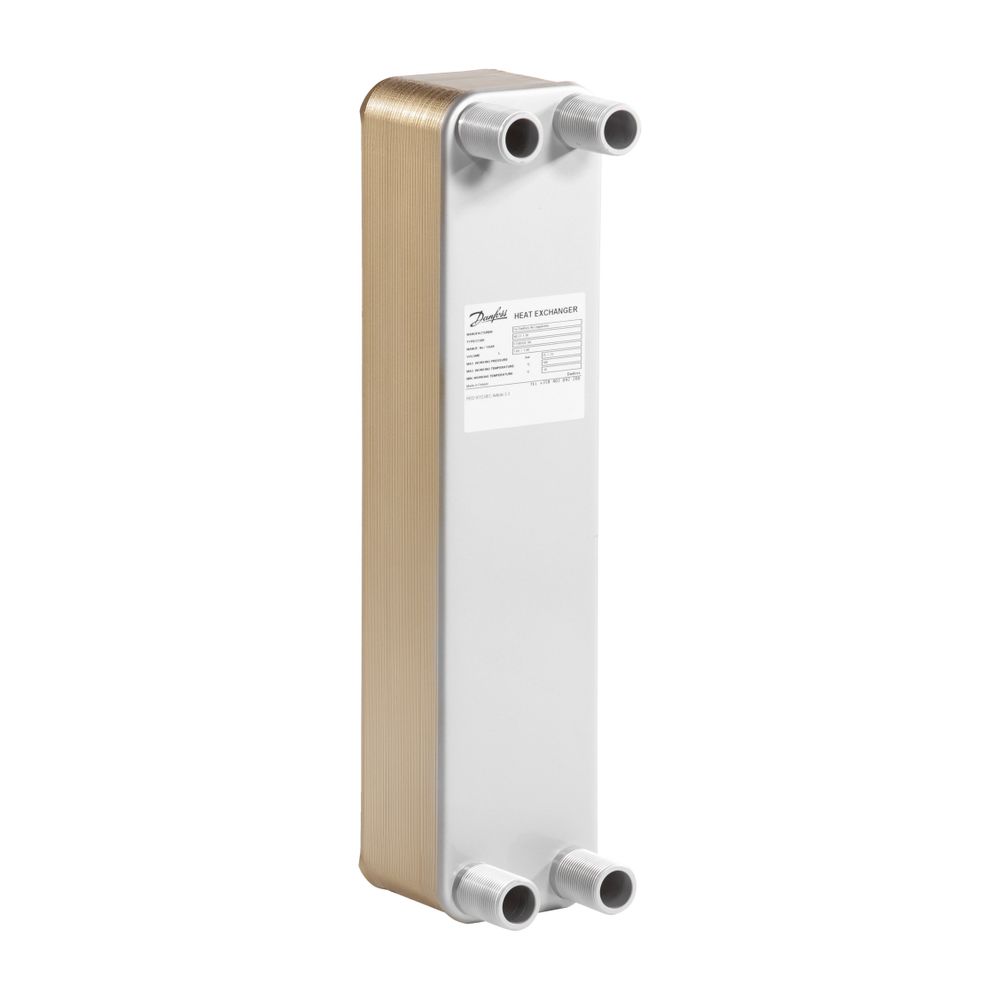

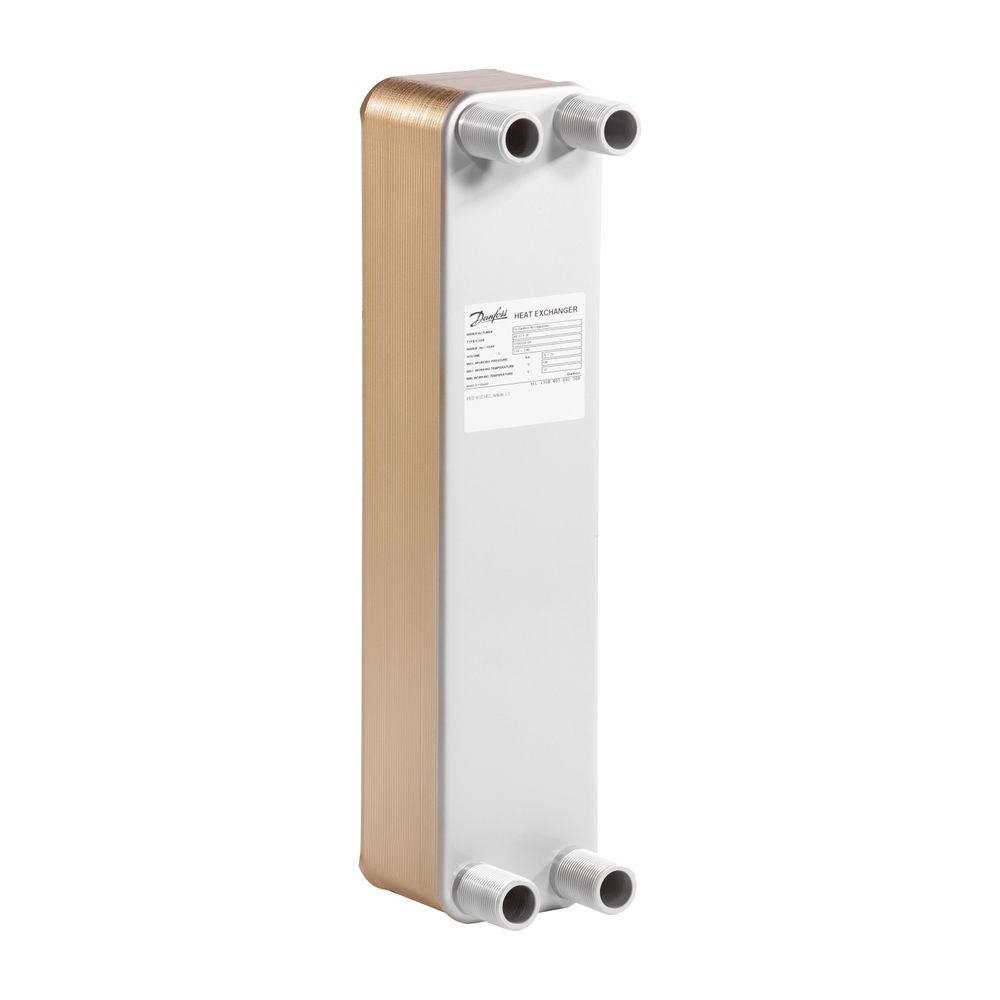

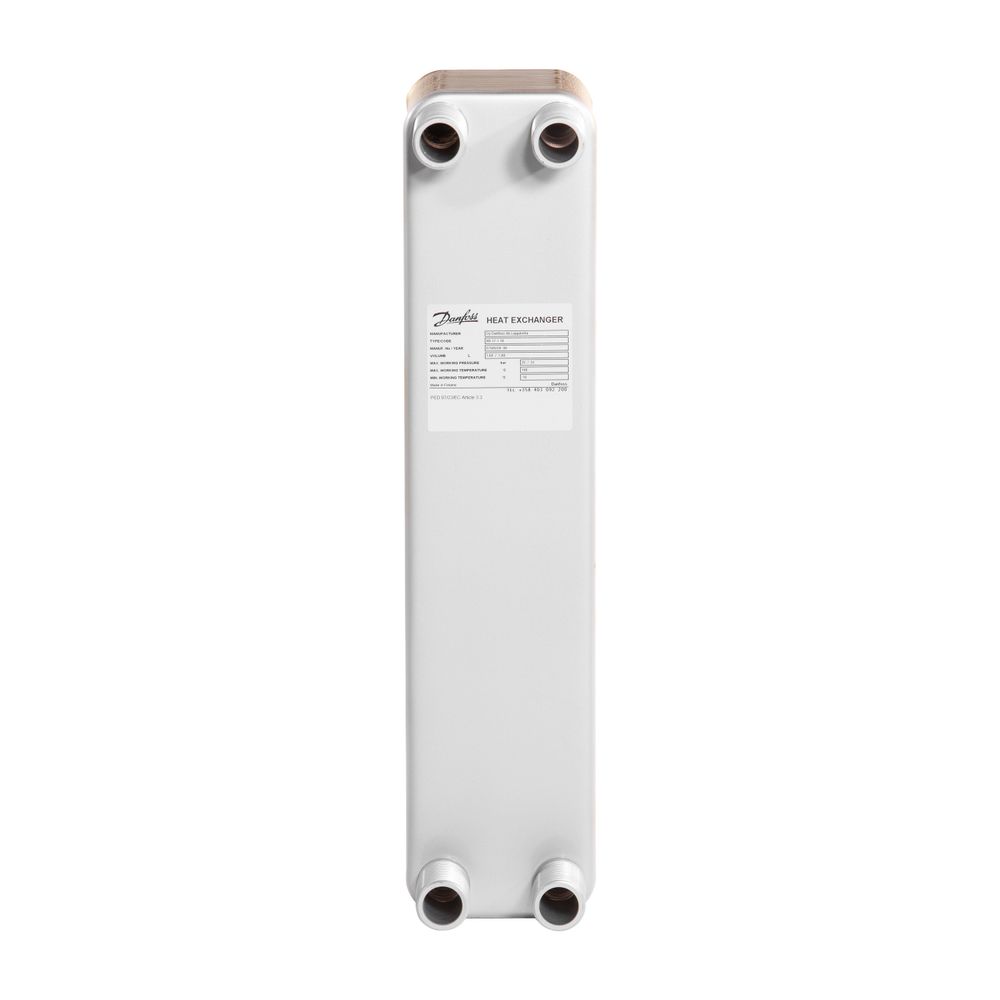

Danfoss Plattenwärmeübertrager MicroPlate XB 37H-1, 40 Platten, G 1" AG x 50mm, PN 25, kupfergelötet, 004B1711
Der Danfoss gelötete Wärmeübertrager MPHE XB 37H-1 40 PN25 G 1 A x 50mm ist ein kompakter und effizienter Plattenwärmeübertrager. Er wurde speziell für Anwendungen in der Fernwärme, Fernkälte und Heizung entwickelt. Die innovative MicroPlate-Technologie mit ihrer einzigartigen Plattenprägung ermöglicht eine verbesserte Wärmeübertragung bei reduziertem Druckverlust und trägt zu Energie- und Kosteneinsparungen bei.
Wie ist der MicroPlate Wärmeübertrager XB37 konstruiert?
Der XB37 ist ein dichtungsloser Plattenwärmeübertrager, der aus korrosionsbeständigem Edelstahl (EN 1.4404) gefertigt und unter Vakuum mit Kupfer zu einer robusten Einheit verlötet wird. Diese Bauweise stellt eine lange Lebensdauer und eine kompakte Form sicher. Die neuartige MicroPlate-Wärmeübertragertechnologie zeichnet sich durch eine einzigartige Plattenstruktur aus. Starkwandige, flachdichtende Gewindeanschlüsse sorgen für eine sichere Installation.
Welche Vorteile bietet die MicroPlate-Technologie?
Die fortschrittliche MicroPlate-Wärmeübertragertechnologie ermöglicht eine optimierte Strömungsverteilung, die den Druckverlust reduziert und eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche sicherstellt. Dies führt zu einer verbesserten Wärmeübertragung und somit zu Energie- und Kosteneinsparungen im Betrieb. Zudem ist der Wärmeübertrager korrosionsbeständig und bietet eine längere Lebensdauer.
Für welche Anwendungen ist der Wärmeübertrager geeignet?
Der Danfoss MPHE XB37 ist vielseitig einsetzbar und primär für den Einsatz in Fernwärme-, Fernkälte- und Heizungsanlagen konzipiert. Mit einem maximalen Betriebsdruck von 25 bar auf beiden Seiten und einem zulässigen Temperaturbereich von -10 °C bis 180 °C ist er für anspruchsvolle thermische Prozesse ausgelegt. Die Zulassung gemäß der Druckgeräte-Richtlinie (PED) unterstreicht seine Eignung für diese Bereiche.
Technische Daten
- Ausführung: gelötet
- Anzahl der Platten: 40
- Plattenwerkstoff: EN 1.4404
- Wärmeübertragungsfläche: 1,938 m²
- Max. Betriebsdruck: 25 bar
- Min. zulässige Temperatur: -10 °C
- Max. zulässige Temperatur: 180 °C
- Anschlussart: Gewinde
- Nenndurchmesser: 1 Zoll
- Lotmaterial: Kupfer
Der Danfoss gelötete Wärmeübertrager MPHE XB 37H-1 bietet durch seine innovative MicroPlate-Technologie eine effiziente Wärmeübertragung bei reduziertem Druckverlust und hoher Betriebssicherheit. Mit einem maximalen Betriebsdruck von 25 bar und einer Temperaturbeständigkeit von -10 °C bis 180 °C ist dieser Wärmeübertrager für anspruchsvolle Fernwärme-, Fernkälte- und Heizungsanwendungen geeignet und überzeugt durch seine kompakte Bauweise und langlebige Konstruktion.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 004B1711 |
| Hersteller | Danfoss |
| Anzahl der Platten | 40 |
| Artikelnummer | DANFOSS-004B1711 |
| Ausführung | gelötet |
| Bauhöhe | 550 |
| Baulänge | 119 |
| Bautiefe | 119 |
| EAN-13 | 5702421664087 |
| Geeignet für Dämmschale | ja |
| Gewicht | 9,864 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 479 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
