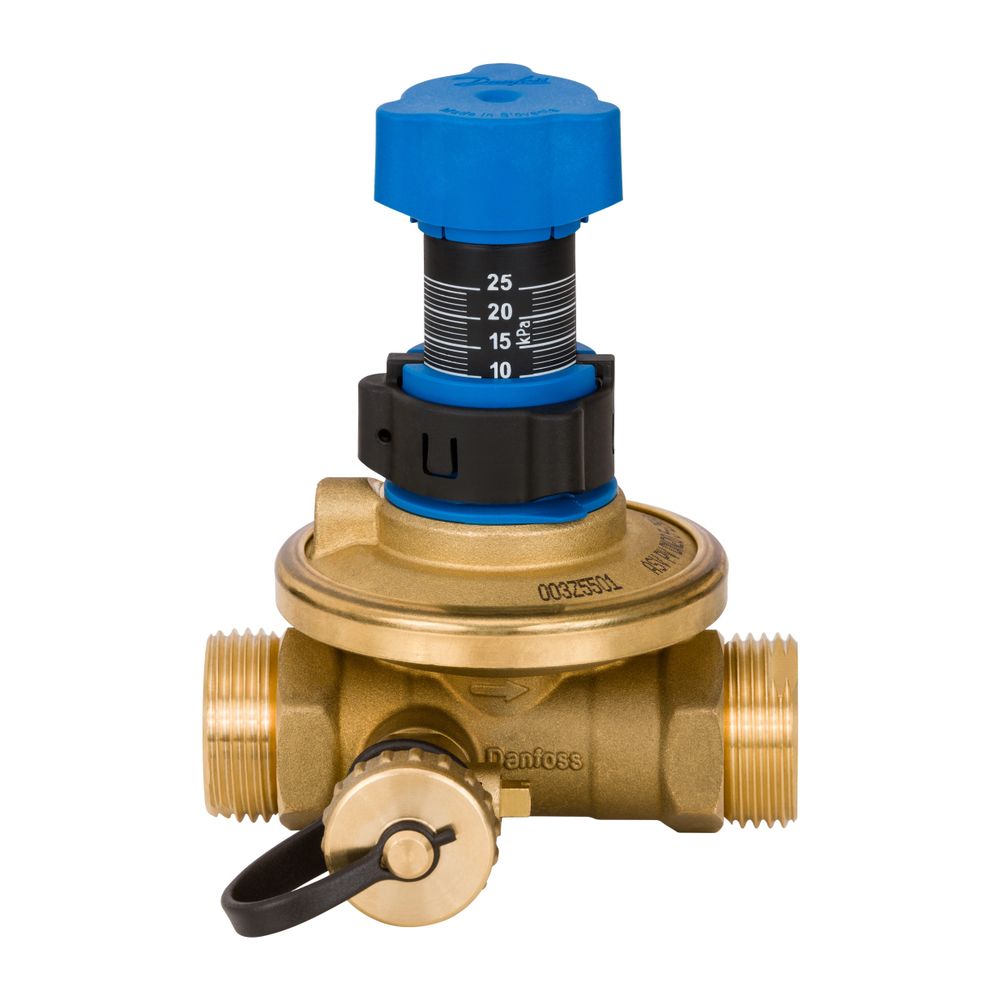

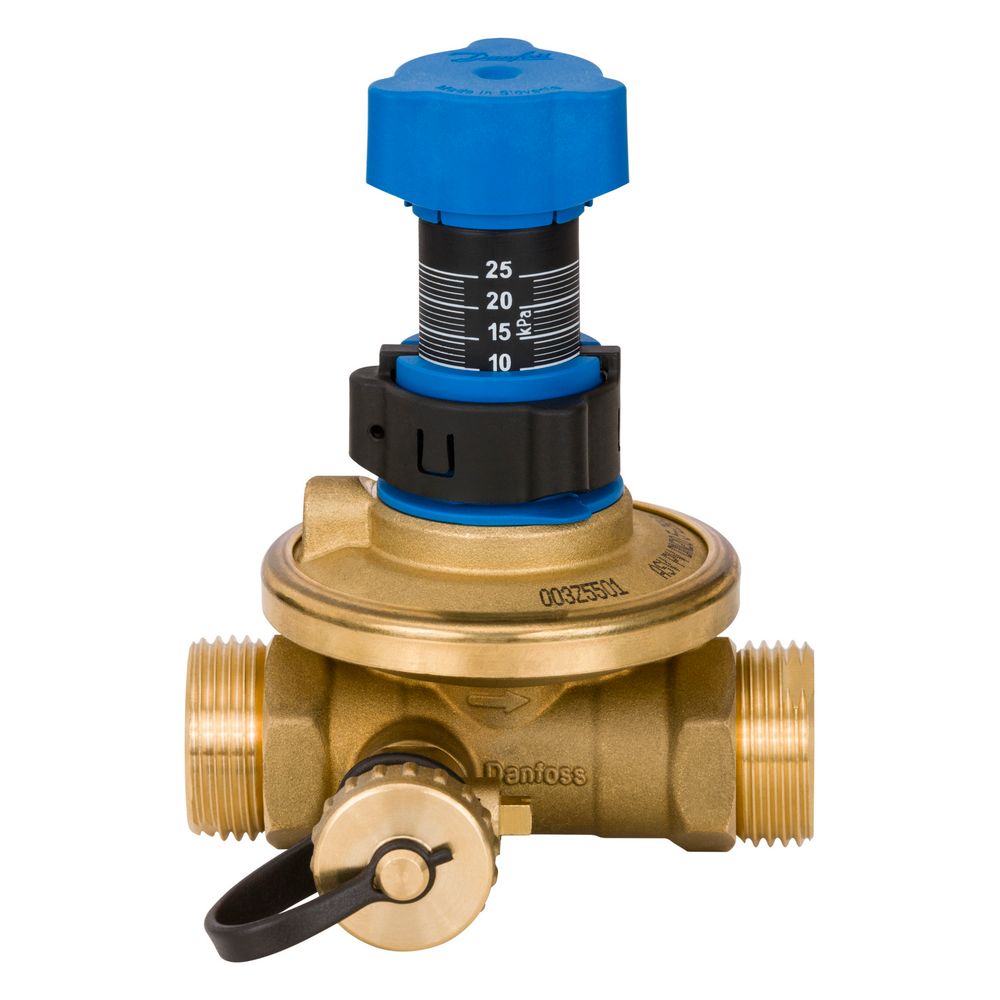

Danfoss Differenzdruckregler ASV-PV 4G, DN 15, Kvs 1,6m3/h, 0,05-0,25 bar, G 3/4", PN 16, 003Z5511

Der Danfoss ASV-PV 15 4G Differenzdruckregler ist ein automatisches Ventil der 4. Generation für den hydraulischen Abgleich in Heiz- und Kältesystemen. Dieses Modell ist für einen Differenzdruck-Sollwert von 0,05 bis 0,25 bar ausgelegt und verfügt über einen G 3/4A Anschluss bei einer Druckstufe von PN16. Es ist ohne Isolierung konzipiert und eignet sich ideal für den Einsatz in Zweirohr-Heizsystemen im Wohnbereich sowie in Kälteanwendungen wie Fancoil-Systemen und Deckenkühlkonvektoren. Der Regler wird ausschließlich im Rücklauf installiert und trägt maßgeblich zur Energieeffizienz und zum Komfort des Systems bei.

Welche Funktion erfüllt der Danfoss ASV-PV 15 4G Differenzdruckregler?

Der Danfoss ASV-PV 15 4G Differenzdruckregler ist ein zentrales Element für den hydraulischen Abgleich in Heizungssystemen. Er begegnet der Herausforderung schwankender Differenzdrücke, die zu Problemen wie mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen können. Anstatt größere Pumpen zu installieren, die den Differenzdruck und Energieverbrauch weiter steigern, stellen die automatischen ASV-Ventile jederzeit einen optimalen Differenzdruck für Regelventile und den korrekten Volumenstrom in den einzelnen Strängen sicher. Dies entspricht den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und ermöglicht einen stabilen hydraulischen Abgleich sowohl bei Voll- als auch bei Teillast.

Welche Vorteile bietet der Einsatz des ASV-PV 15 4G?

Der Einsatz des Danfoss ASV-PV 15 4G minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was die Systemzuverlässigkeit erhöht und Serviceanfragen reduziert. Durch stabile Druckverhältnisse an Regelventilen wird eine präzisere Raumtemperaturregelung ermöglicht, was den Komfort verbessert. Diese präzisen Temperaturen sind entscheidend für eine hohe Energieeffizienz, da Überhitzung vermieden und die Rücklauftemperatur gesenkt wird, was die Effizienz von Brennwertkesseln und Fernwärmesystemen optimiert. Das Ventil vereinfacht zudem die Installation und Inbetriebnahme, indem es das Rohrleitungssystem in druckunabhängige Zonen unterteilt und komplexe Berechnungen überflüssig macht. Ein schrittweiser Anschluss von Anlagenteilen ist ohne erneuten Abgleich möglich.

Wie ist der Danfoss ASV-PV 15 4G konstruiert und bedienbar?

Der Strangdifferenzdruckregler ASV-PV 15 4G ist für den Einbau ausschließlich im Rücklauf vorgesehen und schließt bei steigendem Druck. Eine interne Druckimpulsführung macht nur eine Impulsleitung erforderlich. Das Ventil ermöglicht Strangabsperrung, Entleerung und Füllung und wird mit Entleerungshahn, Impulsleitung sowie Absperrhandgriff geliefert. Das Gehäuse besteht aus Messing, die Dichtungen aus EPDM. Die Einstellung des Differenzdrucks erfolgt linear über eine visuelle Skala und ist ohne Werkzeug möglich. Eine integrierte Verriegelung schützt vor unbefugten Änderungen. Der Einstellbereich ist durch Federwechsel anpassbar. Eine metallische Dichtung an Ventilkegel und -sitz sichert eine optimale Differenzdruckregelung auch bei geringen Volumenströmen. Integrierte Entleerungs- und Spülfunktionen erleichtern Servicearbeiten. Der erforderliche Mindestdifferenzdruck am Ventil sollte nicht höher sein als 10 kPa.

Technische Daten

• Differenzdruck-Sollwert: 0,05-0,25 bar
• Maximale Temperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Kvs-Wert: 1,6 m³/h
• Anschluss: G 3/4A
• Druckstufe: PN 16
• Bauhöhe: 122 mm
• Mit Isolierung: nein
• Gehäusematerial: Messing
• Dichtungsmaterial: EPDM

Der Danfoss ASV-PV 15 4G Differenzdruckregler ist eine zuverlässige Lösung für den hydraulischen Abgleich in modernen Heiz- und Kältesystemen. Mit seinem Einstellbereich von 0,05 bis 0,25 bar und einem Kvs-Wert von 1,6 m³/h sorgt er für stabile Druckverhältnisse und optimierte Volumenströme. Dies führt zu einem erhöhten Komfort, einer Reduzierung von Fließgeräuschen und einer signifikanten Steigerung der Energieeffizienz des Gesamtsystems. Die einfache, werkzeuglose Bedienung und die robusten Materialien wie Messing und EPDM unterstreichen die Qualität und Langlebigkeit dieses Ventils.

Lieferumfang

• 1x Danfoss ASV-PV 15 4G Differenzdruckregler
• 1x Entleerungshahn
• 1x Impulsleitung
• 1x Absperrhandgriff
