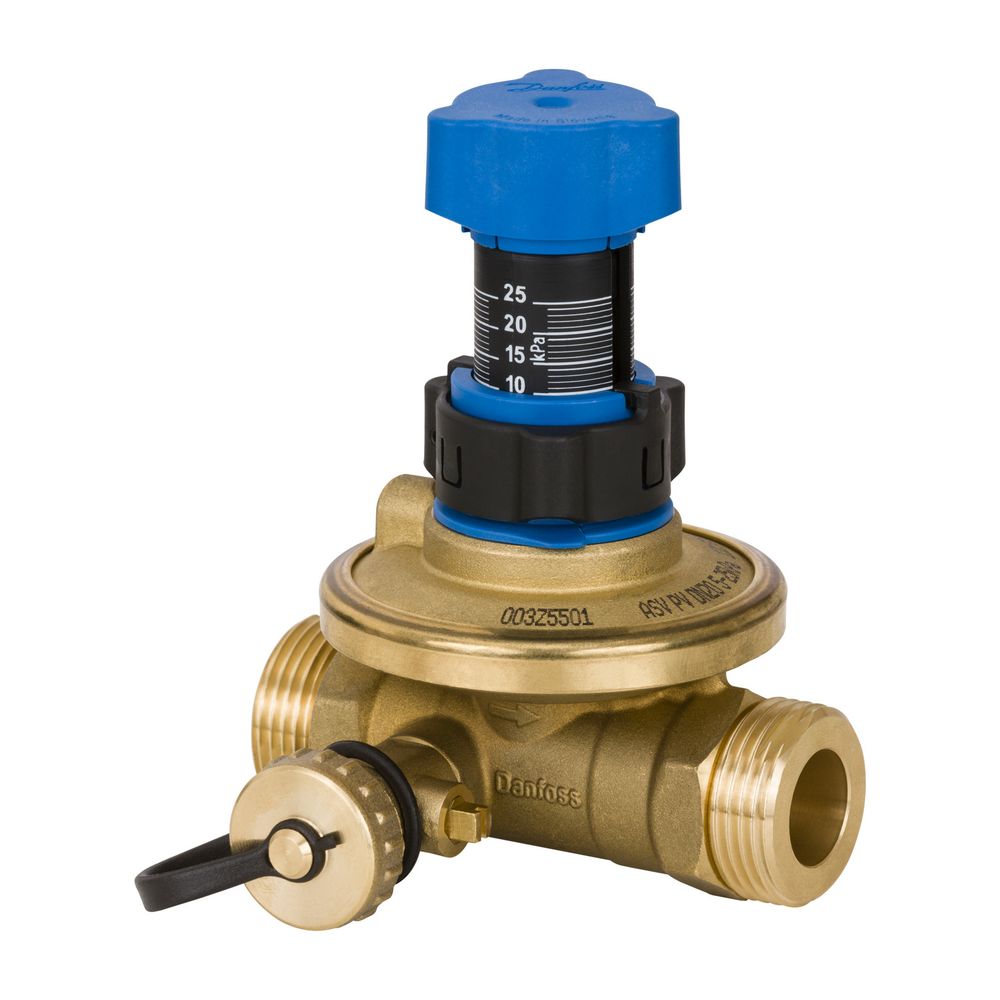

Danfoss Differenzdruckregler ASV-PV 4G, DN 40, Kvs 10m3/h, 0,05-0,25 bar, G 1 3/4", PN 16, 003Z5515

Der Danfoss ASV-PV 40 4G Differenzdruckregler ist ein automatisches Ventil der 4. Generation für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Dieses Strangventil von Danfoss ist für den Einbau in den Rücklauf konzipiert und arbeitet ohne zusätzliche Isolierung. Es stabilisiert den Differenzdruck im System und ermöglicht eine präzise Regelung des Volumenstroms. Der Differenzdruck-Sollwert liegt zwischen 0,05 und 0,25 bar, der Anschluss erfolgt über G1 3/4 A.

Welche Herausforderungen löst der Differenzdruckregler?

In Heizungssystemen kann das Fehlen eines hydraulischen Abgleichs durch ständig wechselnden Differenzdruck zu mangelndem Temperaturkomfort, Fließgeräuschen und hohen Energiekosten führen. Oftmals werden größere Pumpen installiert, die das Problem des Differenzdrucks und des Energieverbrauchs weiter erhöhen. Die automatischen ASV-Ventile für den hydraulischen Abgleich stellen jederzeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicher. Sie erfüllen die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und stellen einen optimalen hydraulischen Abgleich sowohl bei Voll- als auch bei Teillast sicher.

Welche Vorteile bietet der Danfoss ASV-PV 40 4G?

Eine installierte ASV-Kombination sorgt für eine erhöhte Zuverlässigkeit des Systems. Störungen wie Fließgeräusche oder eine Unter- beziehungsweise Überversorgung von Heizkörpern werden minimiert. Dies führt zu einem verbesserten Komfort durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen und ermöglicht eine genauere Raumtemperaturregelung. Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz und verhindern die Überhitzung von Räumen, wodurch die Temperatur des rücklaufenden Wassers geringer ist und die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert wird. Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, was komplexe Berechnungen überflüssig macht und die Inbetriebnahme vereinfacht und beschleunigt. Die Einstellung des Differenzdrucks kann ohne Werkzeug vorgenommen werden, was Zeit bei Inbetriebnahme und Wartung spart. Eine integrierte Spülfunktion für das Rohrnetz ist ebenfalls vorhanden.

Wie ist der Danfoss ASV-PV 40 4G konstruiert und zu installieren?

Der Strangdifferenzdruckregler ASV-PV 4G ist ohne Isolierung ausgeführt und schließt bei steigendem Druck. Der Einbau erfolgt ausschließlich in den Rücklauf. Durch eine interne Druckimpulsführung ist nur eine Impulsleitung erforderlich. Das Ventil bietet die Möglichkeit zur Strangabsperrung, Entleerung und Füllung. Das Gehäuse besteht aus Messing, die Dichtungen aus EPDM. Das Ventil stabilisiert den Differenzdruck am Strang über einen membrangesteuerten Regler und verfügt über eine variable Differenzdruckeinstellung. Der erforderliche Mindestdifferenzdruck am Ventil sollte nicht höher als 10 kPa sein. Eine metallische Dichtung (Ventilkegel und -sitz) stellt bei geringen Volumenströmen eine optimale Differenzdruckregelung sicher. Die Einstellung des Differenzdrucks erfolgt linear über eine visuelle Skala und lässt sich ohne Werkzeug realisieren. Eine Verriegelung der Einstellung ist integriert, um unbefugtes Ändern zu verhindern. Der Einstellbereich ist über das Auswechseln der Feder anpassbar, um eine optimale Systemleistung zu ermöglichen. Die Absperrfunktion des Ventils ist vom Einstellmechanismus getrennt und kann für Servicearbeiten manuell und ohne Werkzeug betätigt werden. Eine integrierte Entleerungsfunktion und Spülfunktion für Servicearbeiten ist ebenfalls vorhanden.

Wie erfolgt die Einstellung des Differenzdrucks?

Die Differenzdruckregelung ist membrangesteuert und der Sollwert lässt sich linear über eine visuelle Skala einstellen, ohne dass ein Werkzeug benötigt wird. Eine Verriegelung verhindert unbefugte Änderungen der Einstellung. Der Einstellbereich kann durch den Austausch der Feder an die jeweilige Anwendung angepasst werden.

Technische Daten

• Differenzdruck-Sollwert: 0,05-0,25 bar
• Maximale Temperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Kvs-Wert: 10,0 m³/h
• Anschluss: G1 3/4 A
• Druckstufe: PN 16
• Bauhöhe: 310
• Mit Isolierung: nein
• Material Gehäuse: Messing
• Dichtungen: EPDM
• Einbauort: Rücklauf

Der Danfoss ASV-PV 40 4G Differenzdruckregler ist eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Er trägt maßgeblich zur Reduzierung von Beschwerden, zur Steigerung des Komforts und zur Senkung der Energiekosten bei. Mit einem Differenzdruck-Sollwert von 0,05 bis 0,25 bar und einem Kvs-Wert von 10,0 m³/h bietet dieses Ventil eine präzise und wartungsfreundliche Regelung für optimale Systemleistung.

Lieferumfang

• 1x Danfoss ASV-PV 40 4G Differenzdruckregler
• 1x Entleerungshahn
• 1x Impulsleitung
• 1x Absperrhandgriff
