Beschreibung

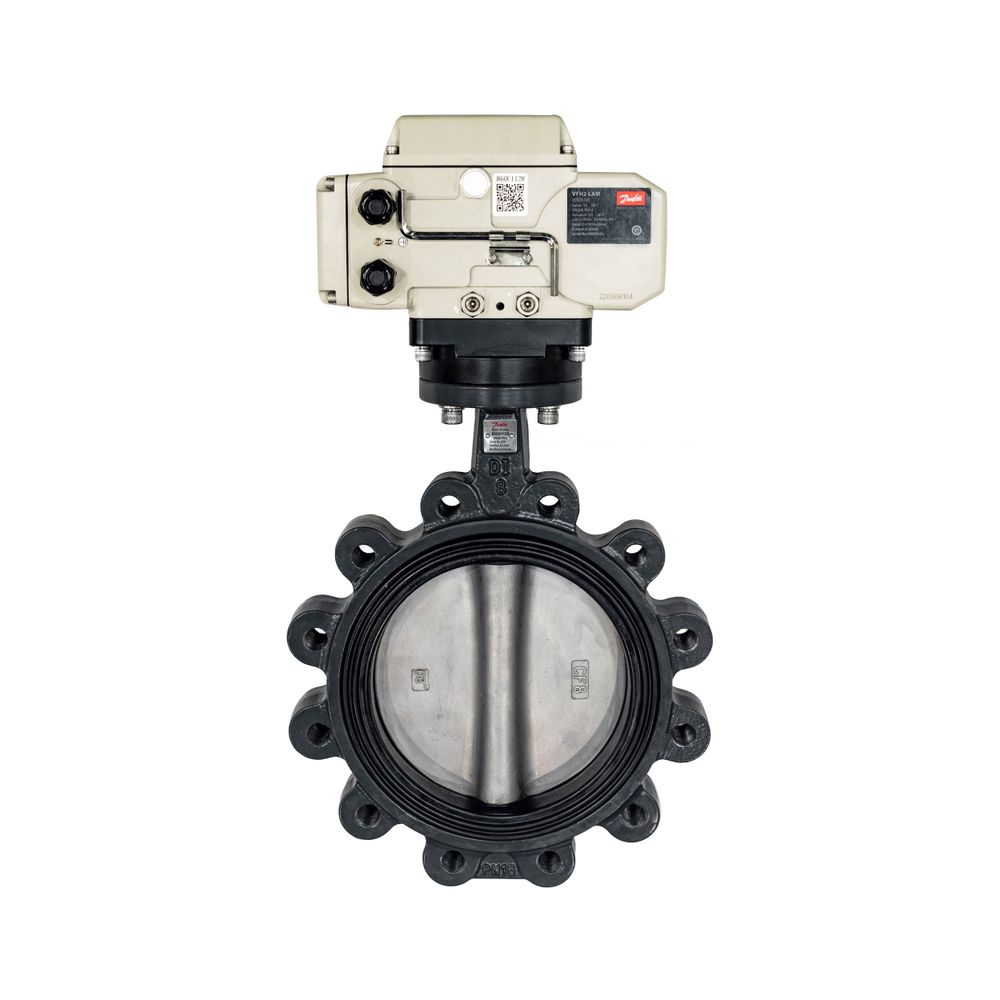

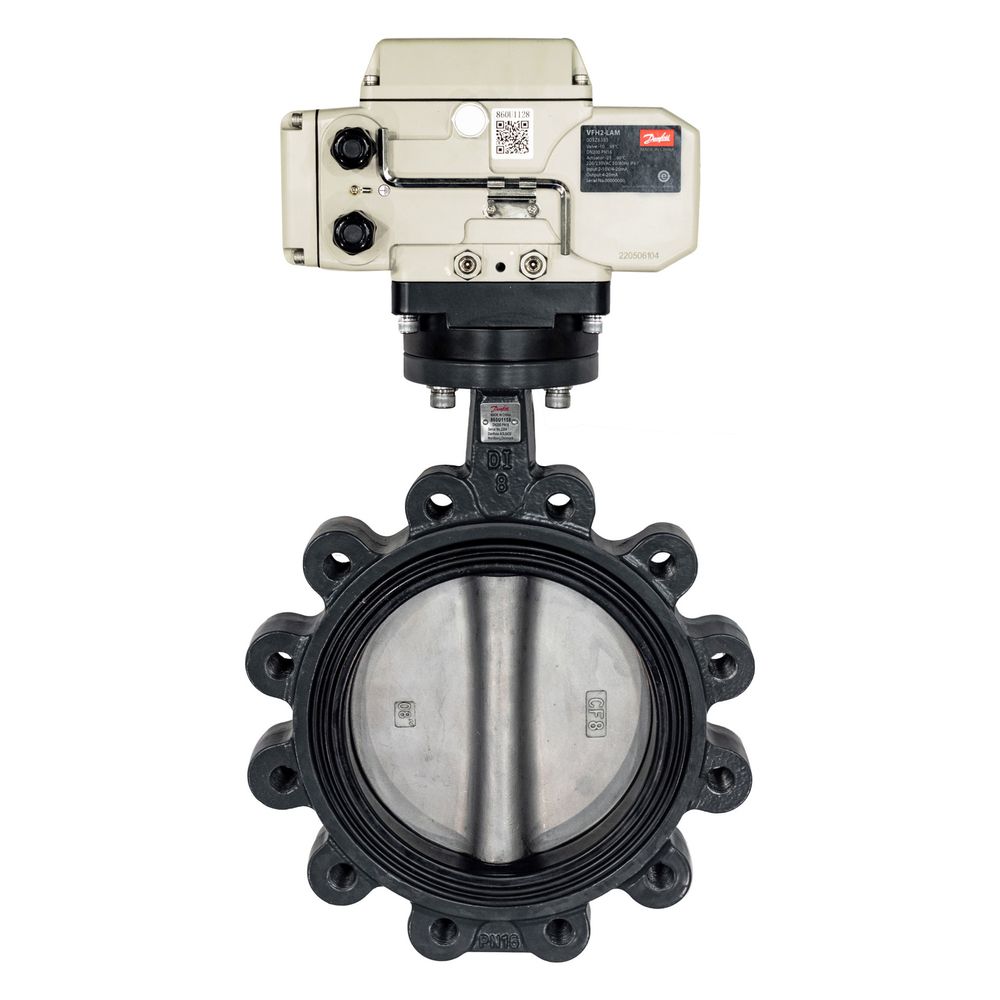

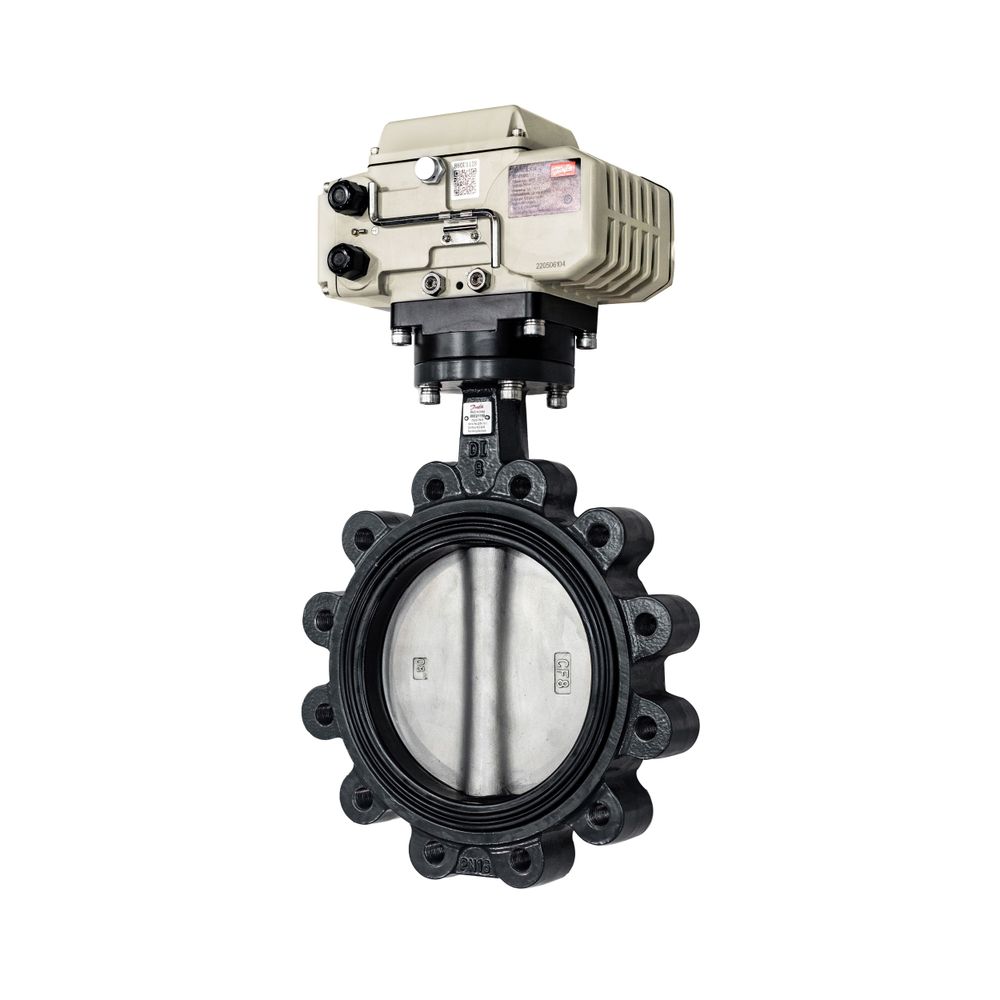

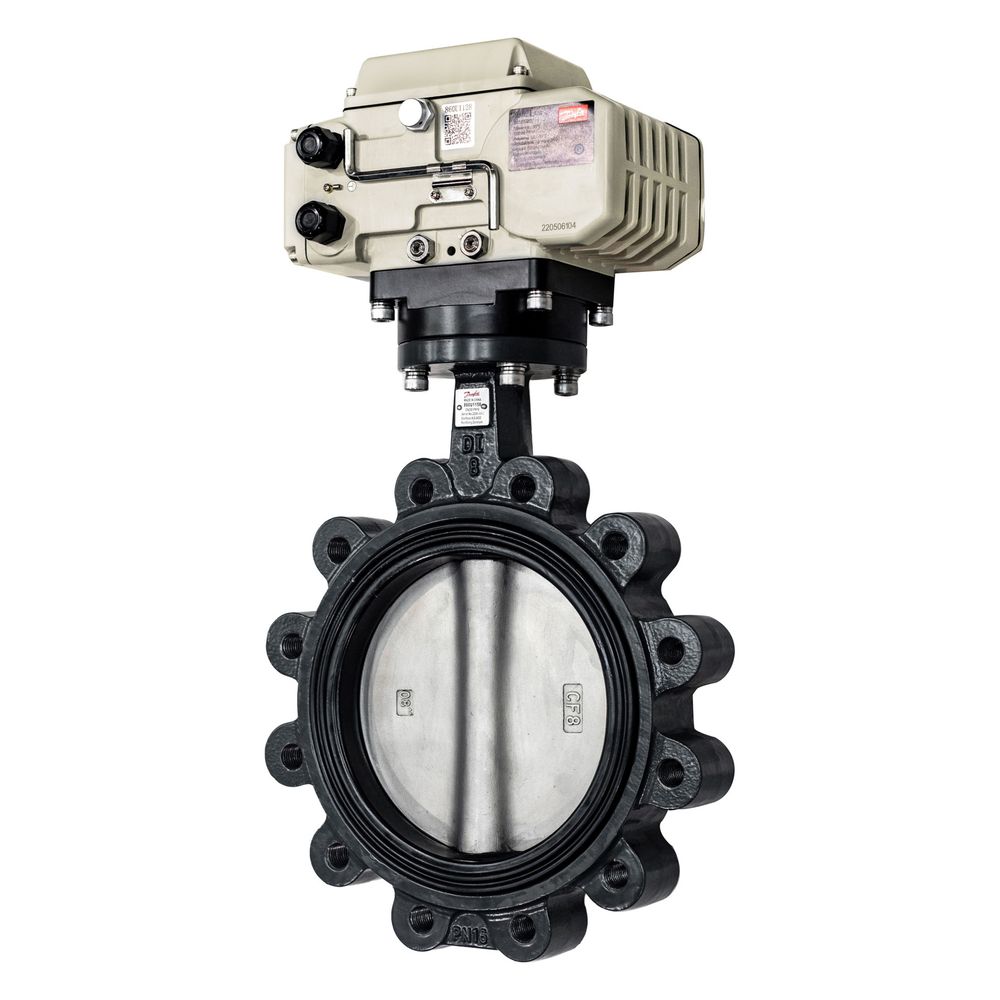

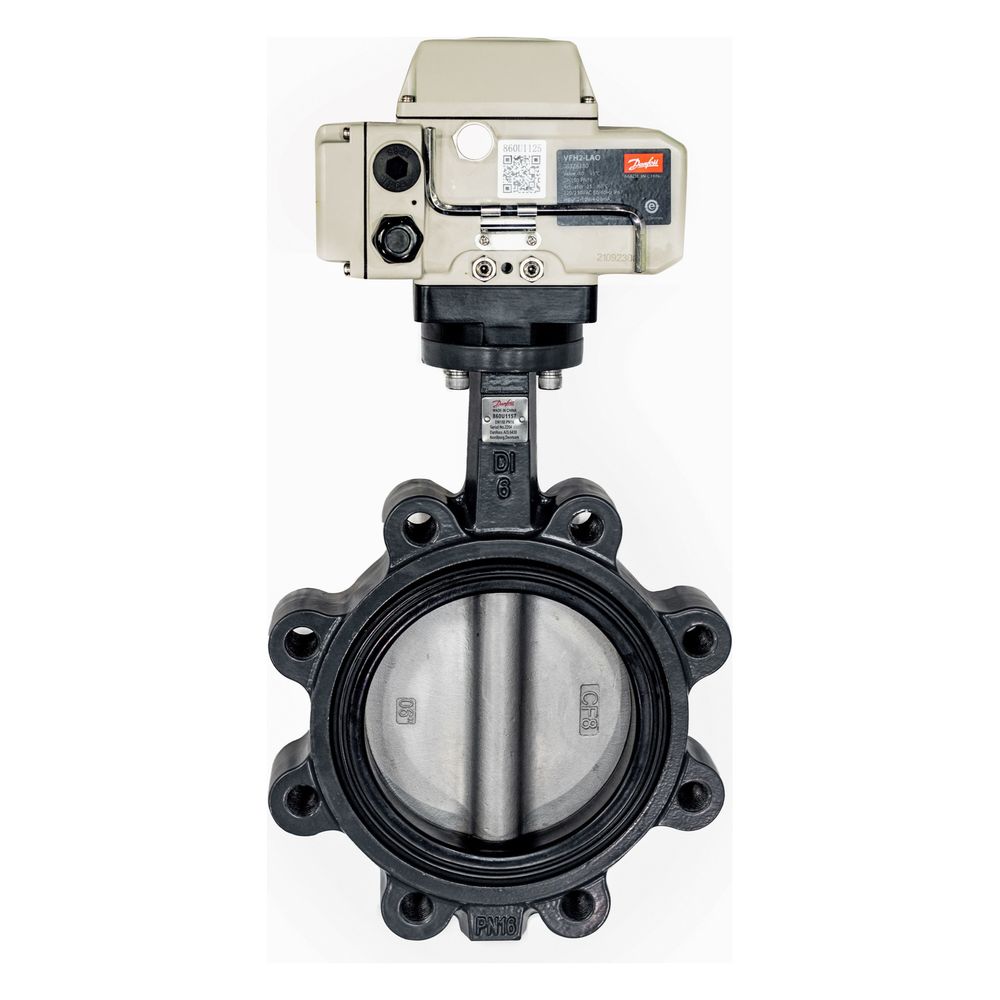

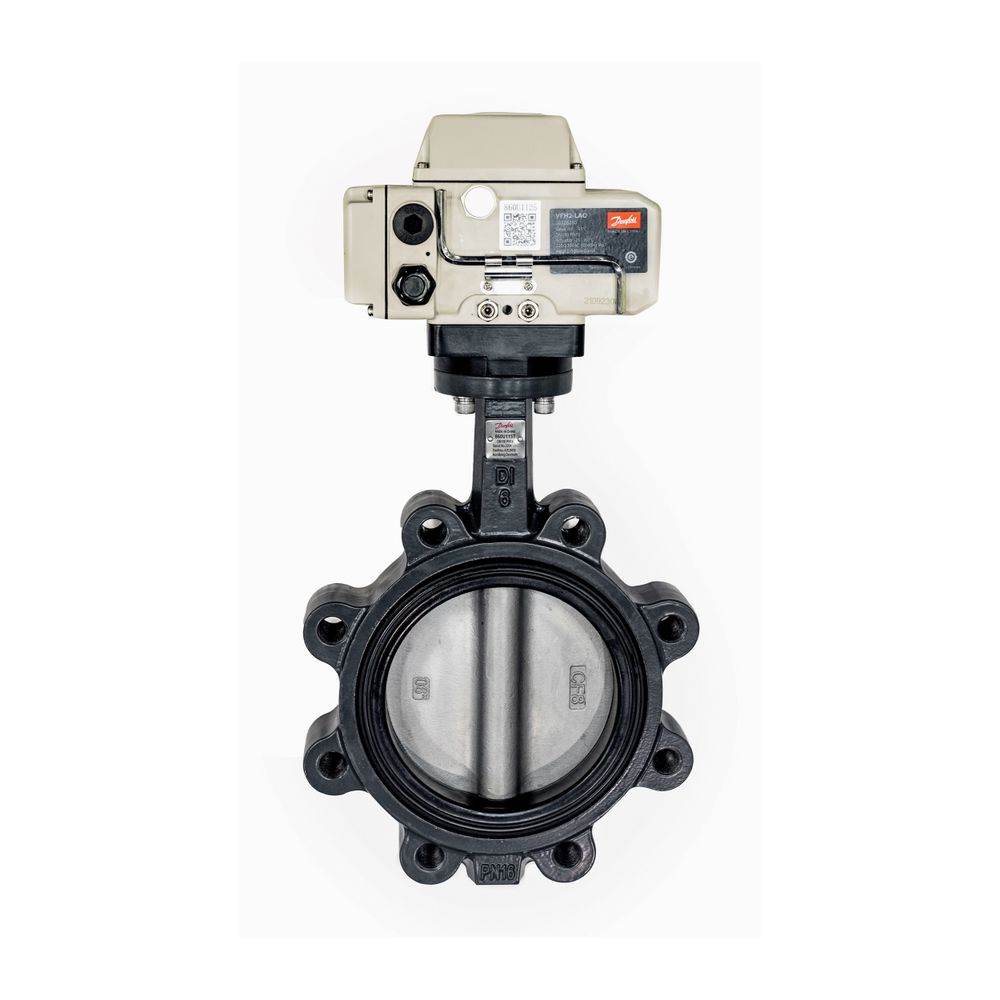

Danfoss motorische Absperrklappe VFH2-LAO, Endflansch, DN 100, PN 16, Kvs 569m3/h, Gusseisen GGG 40
Die Danfoss VFH2-LAO DN100 ist eine motorische Absperrklappe in Endflansch-Ausführung, die speziell für den Einsatz in HVAC-Systemen mit Kaltwasserkreisläufen und Kühltürmen konzipiert wurde. Mit einem Kvs-Wert von 569 m³/h und einem 220 Vac Ein/Aus-Antrieb bietet dieses Produkt eine zuverlässige Lösung für die präzise Steuerung von Medienströmen. Die Absperrklappe und der Antrieb werden ab Werk montiert geliefert und verfügen über eine Stellungsanzeige sowie eine Handbetätigung für zusätzliche Flexibilität. Eine interne Beheizung mit Feuchtigkeitsabfuhr sorgt für einen stabilen Betrieb unter verschiedenen Umgebungsbedingungen.
Wie ist die Absperrklappe konstruiert und welche Materialien werden verwendet?
Die Absperrklappe ist mit einem robusten Gehäuse aus Gusseisen (GGG 40) und einer Scheibe aus Edelstahl 304 gefertigt, was eine hohe Beständigkeit gegenüber mechanischer Beanspruchung und Korrosion sicherstellt. Sie ist für eine Druckstufe PN16 ausgelegt und kann einem maximalen Differenzdruck von 10 bar standhalten. Die Leckrate entspricht der Klasse A (GB/T 13927), was eine hohe Dichtigkeit ermöglicht. Die Absperrklappe ist für Mediumtemperaturen von -10 °C bis 95 °C geeignet.
Welche Funktionen und Ausstattungsmerkmale bietet der Antrieb?
Der elektrische Antrieb der Danfoss VFH2-LAO arbeitet mit einer Spannung von 220 Vac +/-10% bei 50/60Hz im Ein/Aus-Betrieb. Er ist mit Endlagen-Rückmeldekontakten ausgestattet, die eine präzise Statusüberwachung ermöglichen. Die Schutzart IP 67 ermöglicht den Schutz vor Staub und Wasser, wodurch der Antrieb auch in anspruchsvollen Umgebungen eingesetzt werden kann. Die Umgebungstemperatur für den Betrieb des Antriebs liegt zwischen -30 °C und 60 °C. Eine integrierte Stellungsanzeige und die Möglichkeit zur Handbetätigung bieten zusätzliche Kontrolle und Wartungsfreundlichkeit.
Technische Daten
- Nennweite: DN100
- Kvs-Wert: 569 m³/h
- Gehäusematerial: Gusseisen GGG 40 (GJS-400-15)
- Scheibenmaterial: Edelstahl 304
- Druckstufe: PN16
- Maximaler Differenzdruck: 10 bar
- Mediumtemperatur: -10 bis 95 °C
- Antriebsspannung: 220 Vac +/-10% 50/60Hz
- Schutzart: IP 67
- Umgebungstemperatur: -30 bis 60 °C
Die Danfoss VFH2-LAO DN100 motorische Absperrklappe stellt eine zuverlässige und robuste Lösung für die Regelung von Flüssigkeitsströmen in HVAC-Systemen, Kaltwasserkreisläufen und Kühltürmen dar. Mit einem Kvs-Wert von 569 m³/h, einem stabilen Gehäuse aus Gusseisen (GGG 40) und einer Scheibe aus Edelstahl 304, sowie einem präzisen 220 Vac Ein/Aus-Antrieb mit Schutzart IP 67, ist sie für anspruchsvolle Anwendungen konzipiert, bei denen eine sichere und genaue Steuerung erforderlich ist. Interne Beheizung und Feuchtigkeitsabfuhr unterstützen dabei einen stabilen Betrieb unter verschiedenen Umgebungsbedingungen.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | VFH2 |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 003Z6375 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z6375 |
| EAN-13 | 5715162464410 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 9,48 kg |
| Kvs-Wert | 569 |
| LPCB-Prüfung | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
