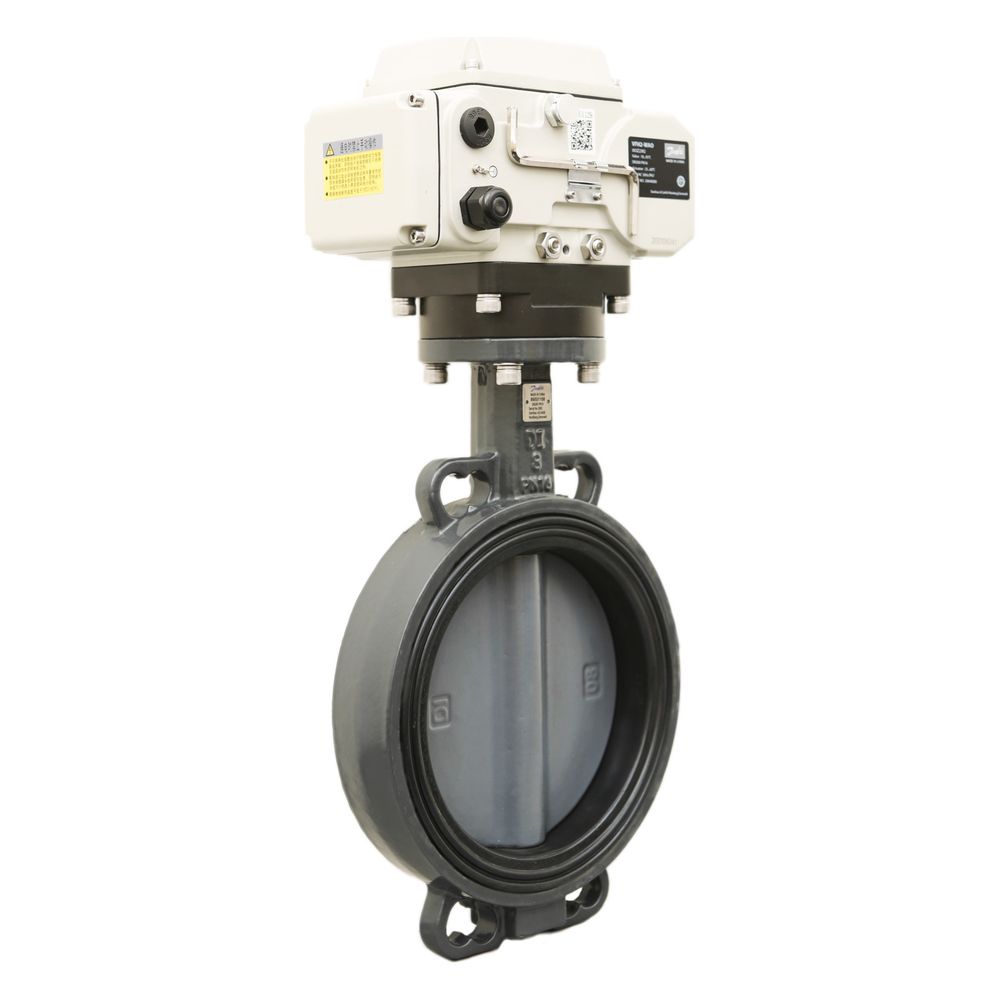

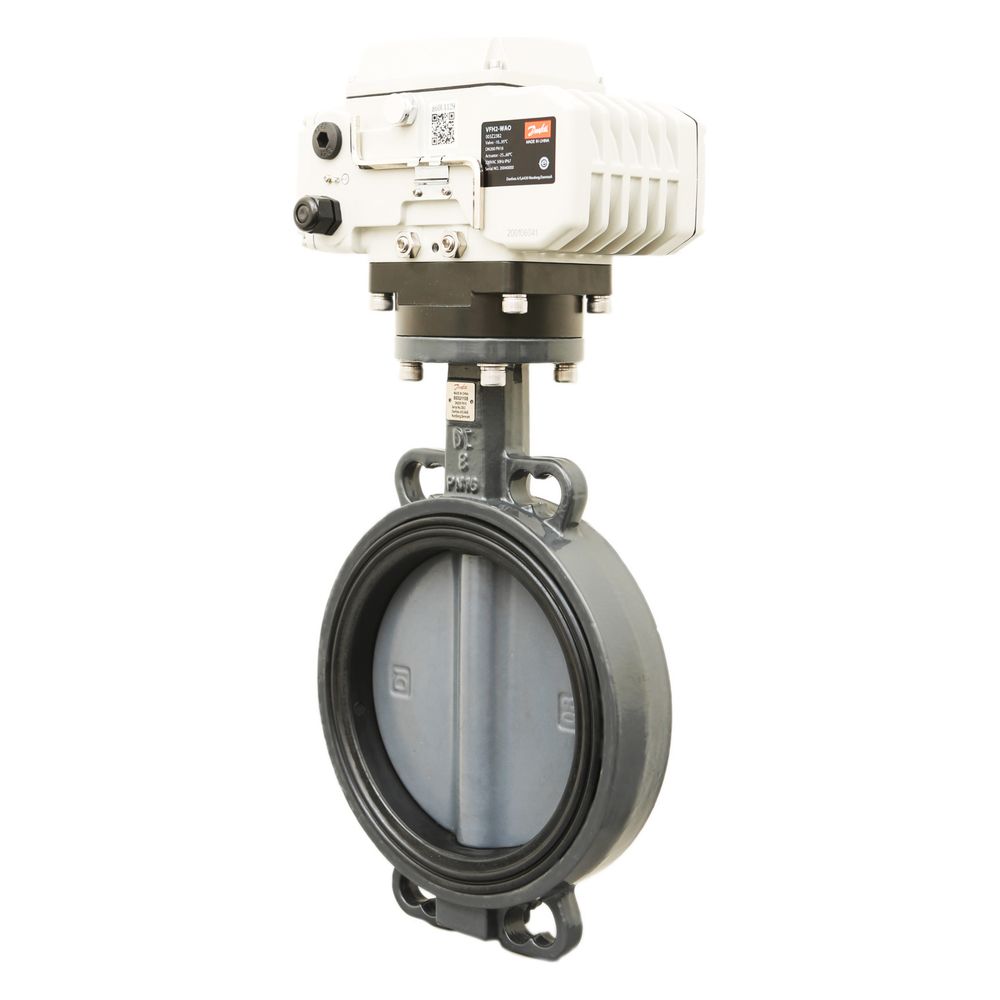

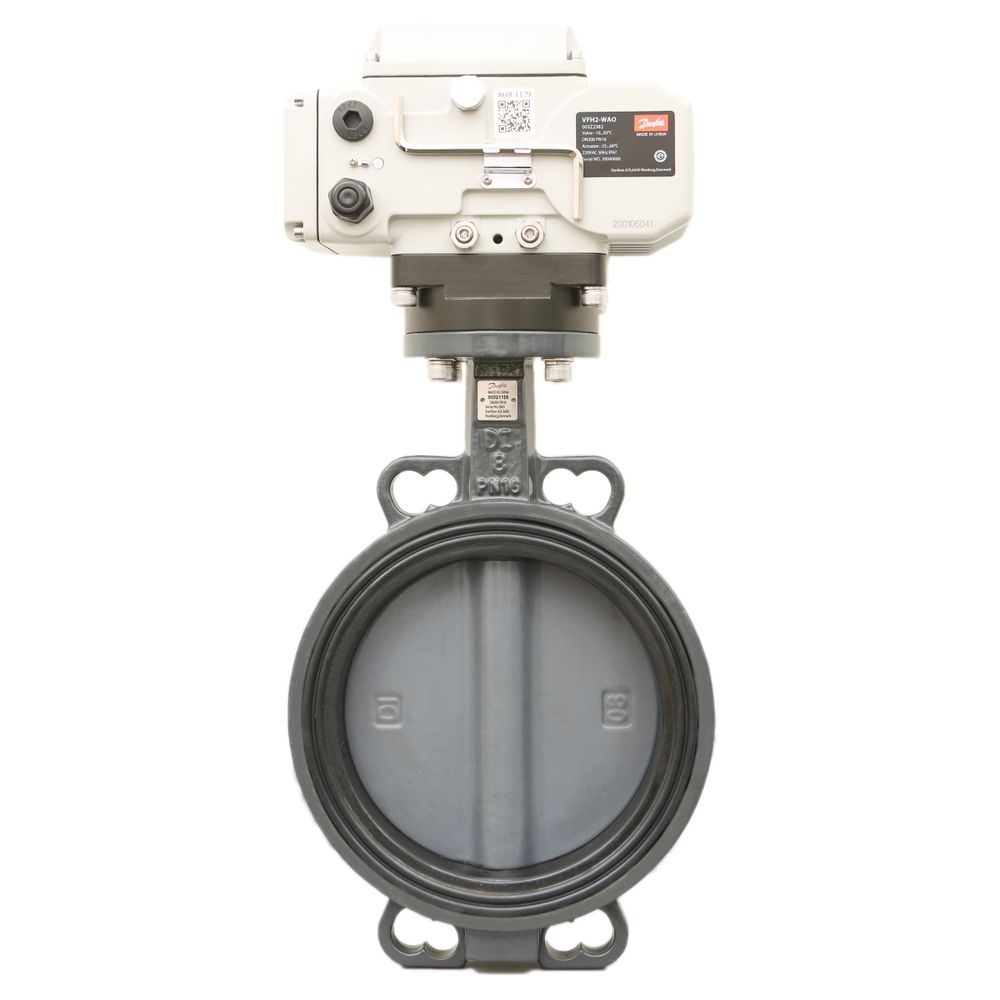

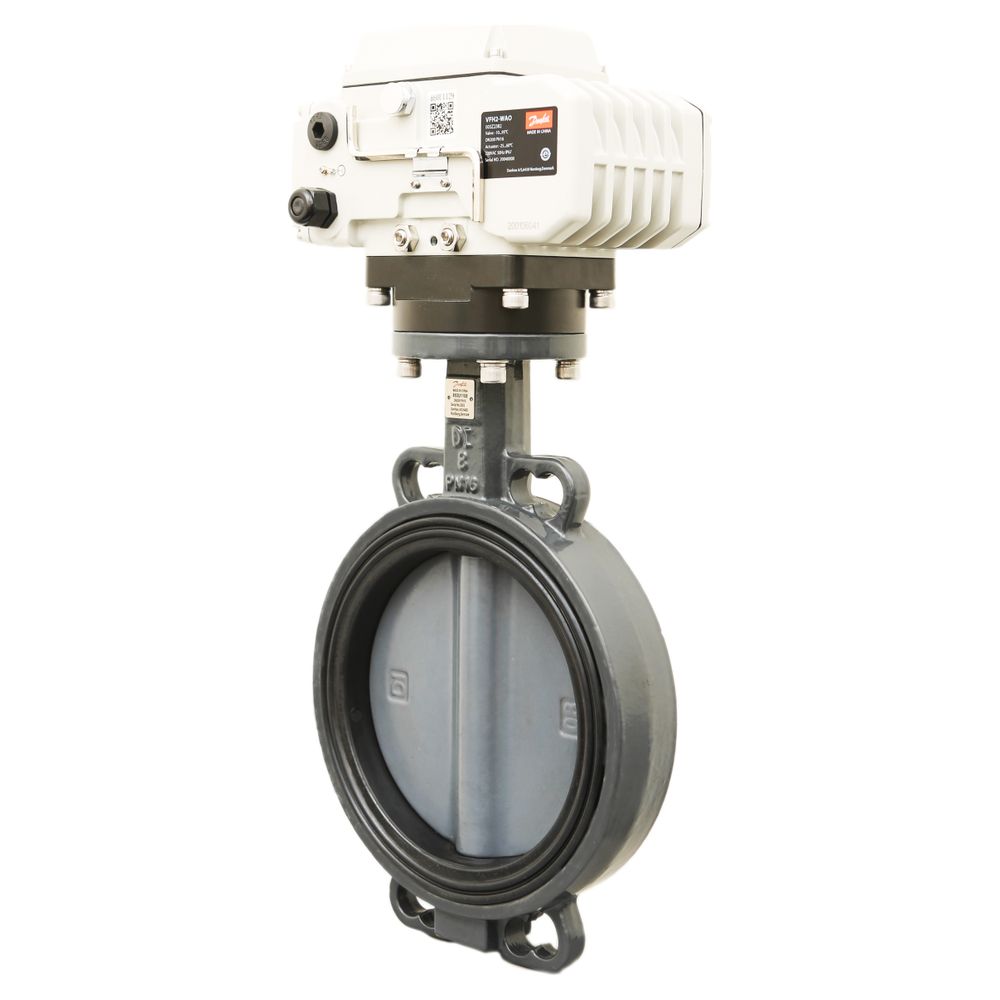

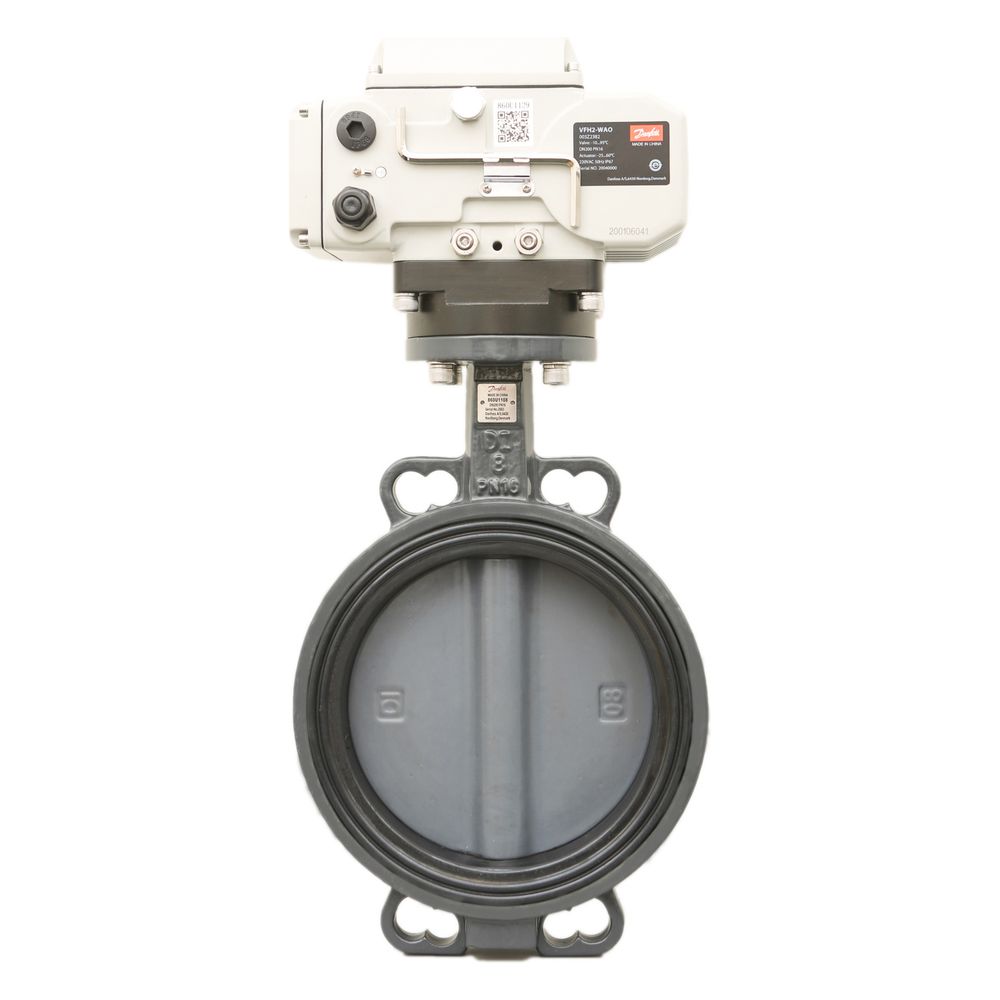

Danfoss motorische Absperrklappe VFH2-WAO, Zwischenflansch, DN 300, PN 16, Kvs 7.557m3/h, Gusseisen GGG 40

Die Danfoss VFH2-WAO DN300 ist eine motorische Absperrklappe in Zwischenflansch-Ausführung, die speziell für den Einsatz in HVAC-Systemen mit Kaltwasserkreisläufen und Kühltürmen entwickelt wurde. Sie zeichnet sich durch einen ab Werk montierten Antrieb mit 220 Vac Ein/Aus-Betrieb und einen hohen Kvs-Wert von 7557 m³/h aus. Ausgestattet mit Stellungsanzeige und Handbetätigung, ermöglicht dieses Produkt eine präzise und zuverlässige Steuerung von Medienströmen.

Wie ist die Absperrklappe konstruiert und welche Materialien werden verwendet?

Das Gehäuse der Absperrklappe besteht aus robustem Gusseisen (GGG 40), das für eine Druckstufe von PN 16 ausgelegt ist. Die Scheibe ist für die Dimension DN300 aus GGG-40 gefertigt und nylonbeschichtet, um Korrosion zu widerstehen und eine geringe Reibung zu ermöglichen. Die Konstruktion hält einem maximalen Differenzdruck von 10 bar stand, und die Leckrate entspricht der Klasse A gemäß GB/T 13927, was auf eine hohe Dichtheit hinweist.

Welche technischen Eigenschaften und Betriebsbedingungen sind zu beachten?

Die Absperrklappe ist für Mediumtemperaturen von -10 °C bis 95 °C ausgelegt. Der integrierte Antrieb arbeitet mit einer Spannung von 220 Vac +/-10% bei 50/60 Hz im Ein/Aus-Betrieb. Er verfügt über Endlagen-Rückmeldekontakte und besitzt die Schutzart IP 67, wodurch er staubdicht und gegen zeitweiliges Untertauchen geschützt ist. Die zulässige Umgebungstemperatur für den Betrieb des Antriebs liegt zwischen -30 °C und 60 °C.

Welche Zusatzfunktionen bietet die Absperrklappe?

Für eine erhöhte Betriebssicherheit und Langlebigkeit ist die Klappe mit einer internen Beheizung und Feuchtigkeitsabfuhr ausgestattet, die den Antrieb vor Umwelteinflüssen schützt. Eine Handbetätigung ermöglicht zudem eine manuelle Steuerung der Klappe für Wartungsarbeiten oder im Notfall.

Technische Daten

• Dimension: DN300
• Kvs-Wert: 7557 m³/h
• Druckstufe: PN 16
• Maximaler Differenzdruck: 10 bar
• Mediumtemperatur: -10 bis 95 °C
• Antriebsspannung: 220 Vac ±10 % 50/60 Hz
• Betriebsart Antrieb: Ein/Aus
• Schutzart Antrieb: IP 67
• Gehäusematerial: Gusseisen GGG 40
• Scheibenmaterial (DN300): GGG-40, Nylon beschichtet

Die Danfoss VFH2-WAO DN300 motorische Absperrklappe bietet eine zuverlässige und langlebige Lösung für die Mediensteuerung in Kaltwasserkreisläufen und Kühltürmen. Mit ihrem robusten Gusseisengehäuse, der nylonbeschichteten Scheibe und dem präzisen Ein/Aus-Antrieb, der für 220 Vac +/-10% ausgelegt ist, stellt sie eine effiziente Komponente für HVAC-Systeme dar. Der hohe Kvs-Wert von 7557 m³/h und die Schutzart IP 67 des Antriebs unterstreichen die Leistungsfähigkeit und Beständigkeit dieses Produkts.
