Beschreibung

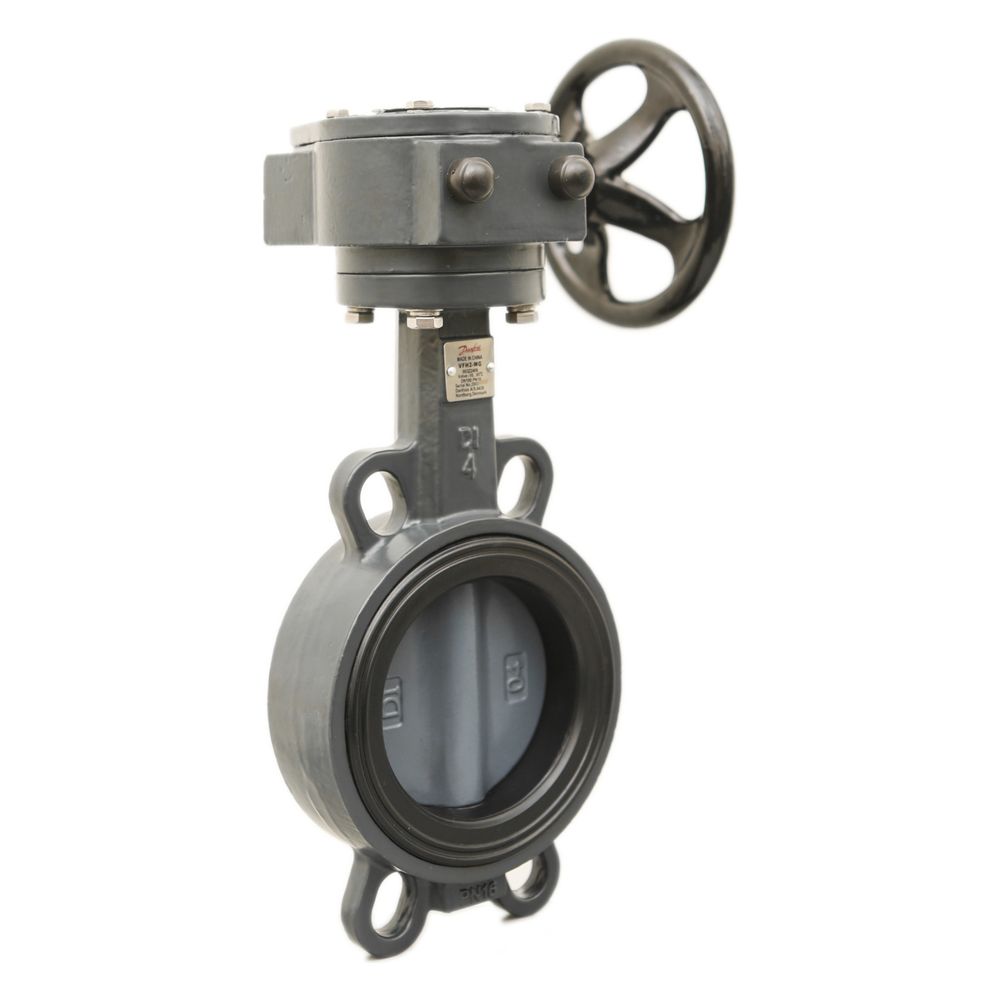

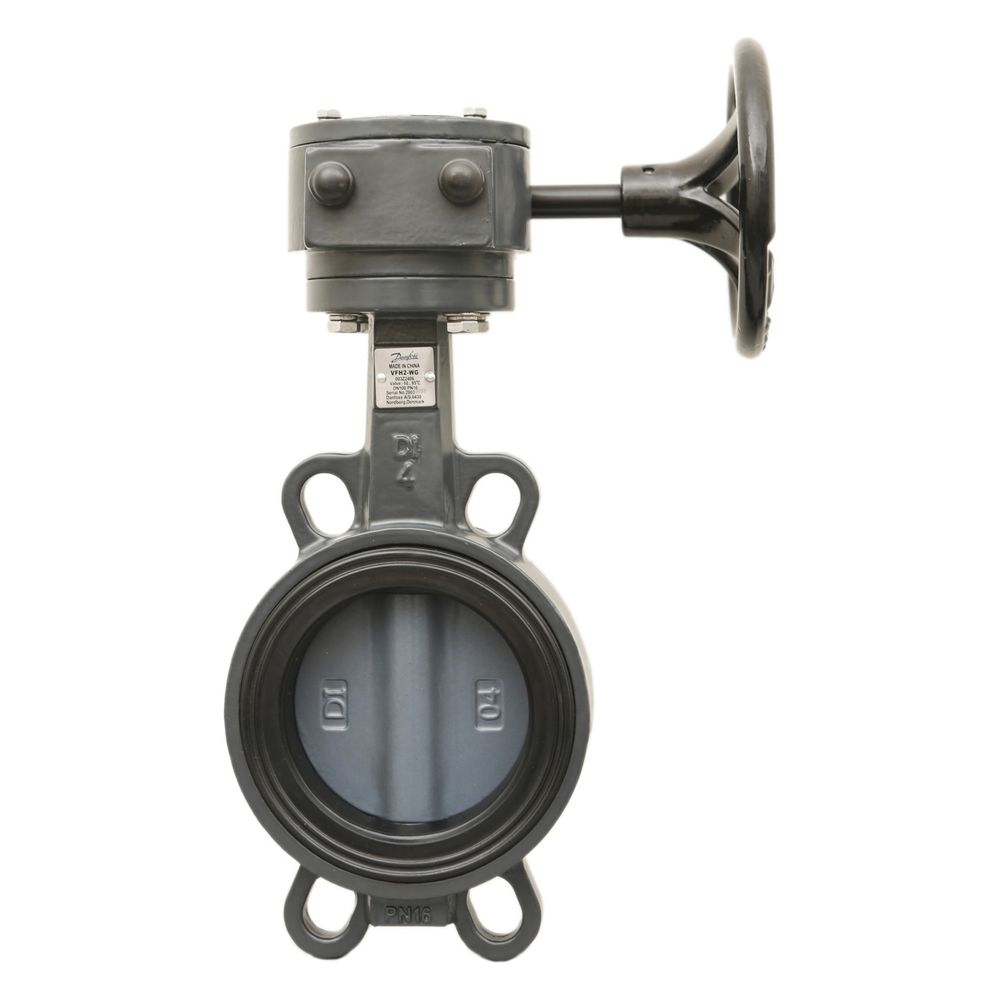

Danfoss Hand-Absperrklappe VFH2-WG, DN 300, PN 16, Kvs 7557m3/h, Zwischenflansch, Schneckenradgetriebe, Gusseisen
Die Danfoss VFH2-WG DN300 Hand-Absperrklappe mit Schneckenrad ist eine Zwischenflansch-Absperrklappe, die speziell für den Einsatz in HVAC-Systemen mit Heizungs- und Kaltwasserkreisläufen sowie Kühltürmen konzipiert ist. Mit einem Kvs-Wert von 7557 m³/h und einer Druckstufe von PN16 eignet sie sich für Anwendungen mit Mediumtemperaturen von minus 10 bis 95 Grad Celsius.
Wie ist die Danfoss VFH2-WG konstruiert und welche Materialien werden verwendet?
Die Absperrklappe verfügt über ein robustes Gehäuse aus Gusseisen der Werkstoffgüte GGG 40 (GJS-400-15). Die Scheibe ist ebenfalls aus GGG-40 gefertigt und mit einer Nylonbeschichtung versehen, die für die Dimensionen DN100 bis DN600 gilt. Diese Materialkombination sorgt für eine hohe Beständigkeit und Langlebigkeit im Betrieb.
Welche Funktionen und Eigenschaften bietet die Absperrklappe?
Die Klappe ist mit einem Schneckenradgetriebe zur Handbetätigung ausgestattet und verfügt über eine Stellungsanzeige, die den aktuellen Zustand der Klappe anzeigt. Sie ist komplett montiert und einbaufertig ab Werk. Die Konstruktion beinhaltet obere und untere Wälzlager, die eine langfristige Zuverlässigkeit sicherstellen. Ein Wellenausblasschutz mit Sicherungsring erhöht die Betriebssicherheit. Die Klappe ist wartungssicher und dichtet in beide Richtungen bei geschlossener Stellung leckagefrei ab, entsprechend der Leckrate Klasse A nach GB/T 13927.
Für welche Einsatzbereiche ist die Danfoss VFH2-WG geeignet?
Die Absperrklappe ist für den Einsatz in typischen Heizungs-, Kaltwasser- und Kühlturmsystemen ausgelegt. Sie eignet sich für industrielle und gewerbliche Anwendungen, bei denen eine zuverlässige Absperrung von Rohrleitungen mit einem Nenndurchmesser von DN300 erforderlich ist.
Welche Druck- und Temperaturbereiche sind zulässig?
Die Klappe ist für eine Druckstufe von PN16 ausgelegt und kann einem maximalen Differenzdruck von 16 bar standhalten. Der zulässige Mediumtemperaturbereich liegt zwischen minus 10 und 95 Grad Celsius.
Technische Daten
- Kvs-Wert: 7557 m³/h
- Druckstufe: PN16
- Maximaler Differenzdruck: 16 bar
- Mediumtemperatur: -10 bis 95 °C
- Gehäusewerkstoff: Gusseisen GGG 40 (GJS-400-15)
- Scheibenwerkstoff: GGG-40, Nylon beschichtet
- Betätigung: Schneckenradgetriebe (Handbedienung)
- Leckrate: Klasse A (GB/T 13927)
Die Danfoss VFH2-WG DN300 Hand-Absperrklappe bietet eine zuverlässige und wartungsfreundliche Lösung für die Absperrung in Heizungs- und Kaltwassersystemen. Mit ihrer robusten Bauweise aus Gusseisen, der hohen Druckfestigkeit von PN16 und dem großen Kvs-Wert von 7557 m³/h erfüllt sie anspruchsvolle Anforderungen in der Gebäudetechnik und Industrie.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Produktgruppe | Danfoss Climate Solutions |
| Hersteller-Artikelnummer | 003Z2411 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z2411 |
| Bedienung | Schneckenkasten |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104522081 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 41,52 kg |
| Kvs-Wert | 7557 |
| LPCB-Prüfung | nein |
| Mediumtemperatur (Dauerbetrieb) | 95 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| WEEE-Nr. | 66490570 |
