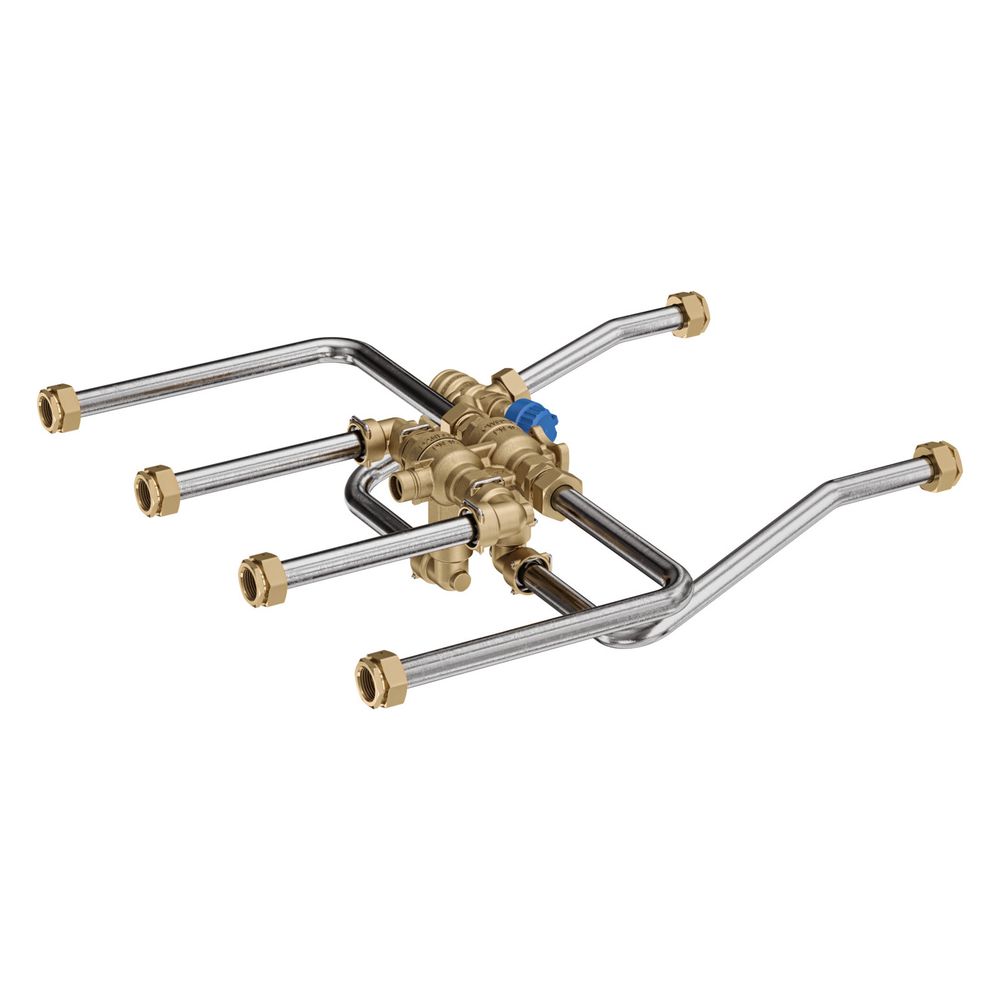

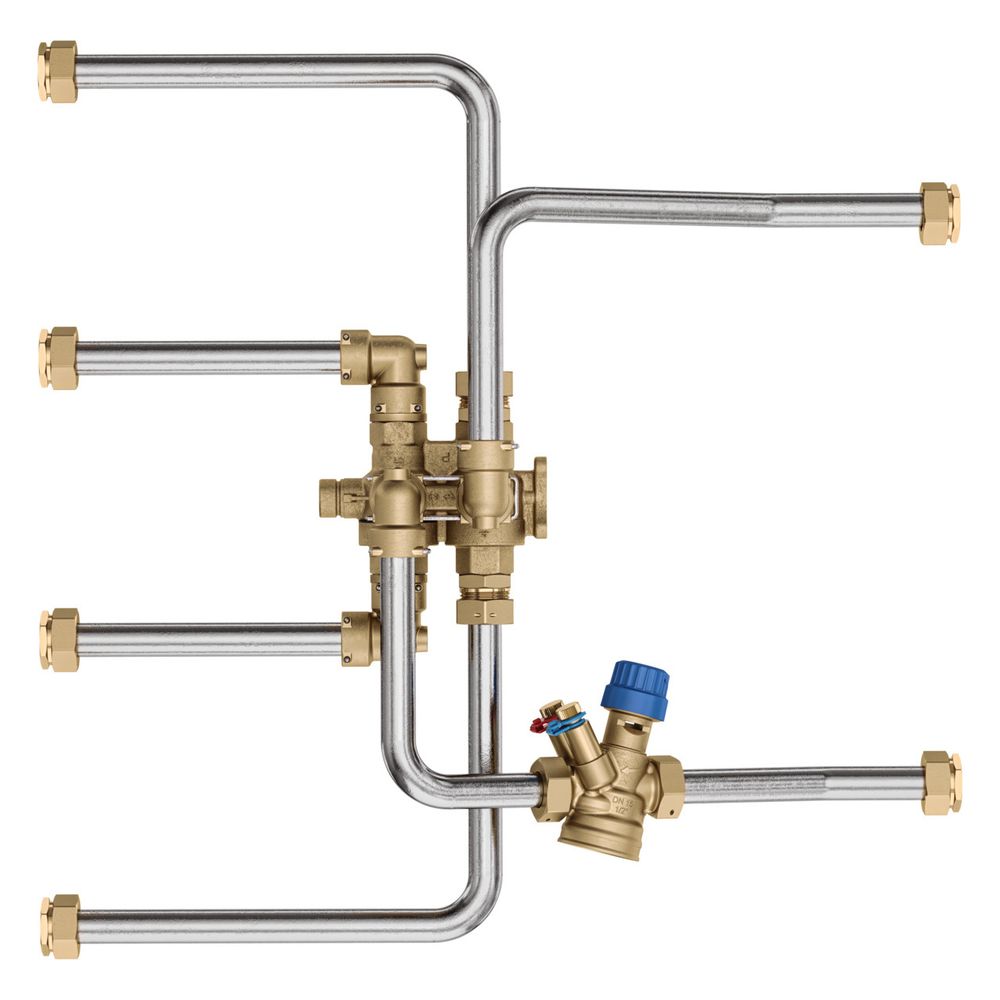

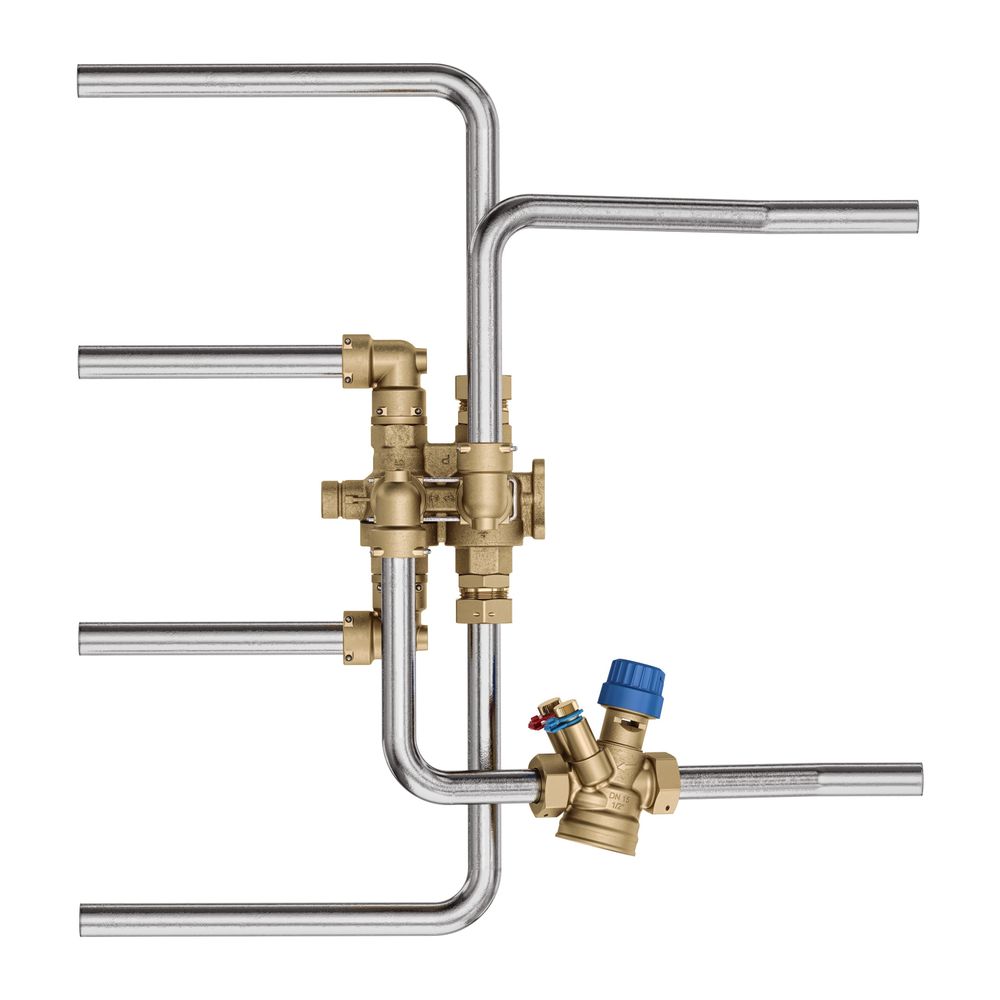

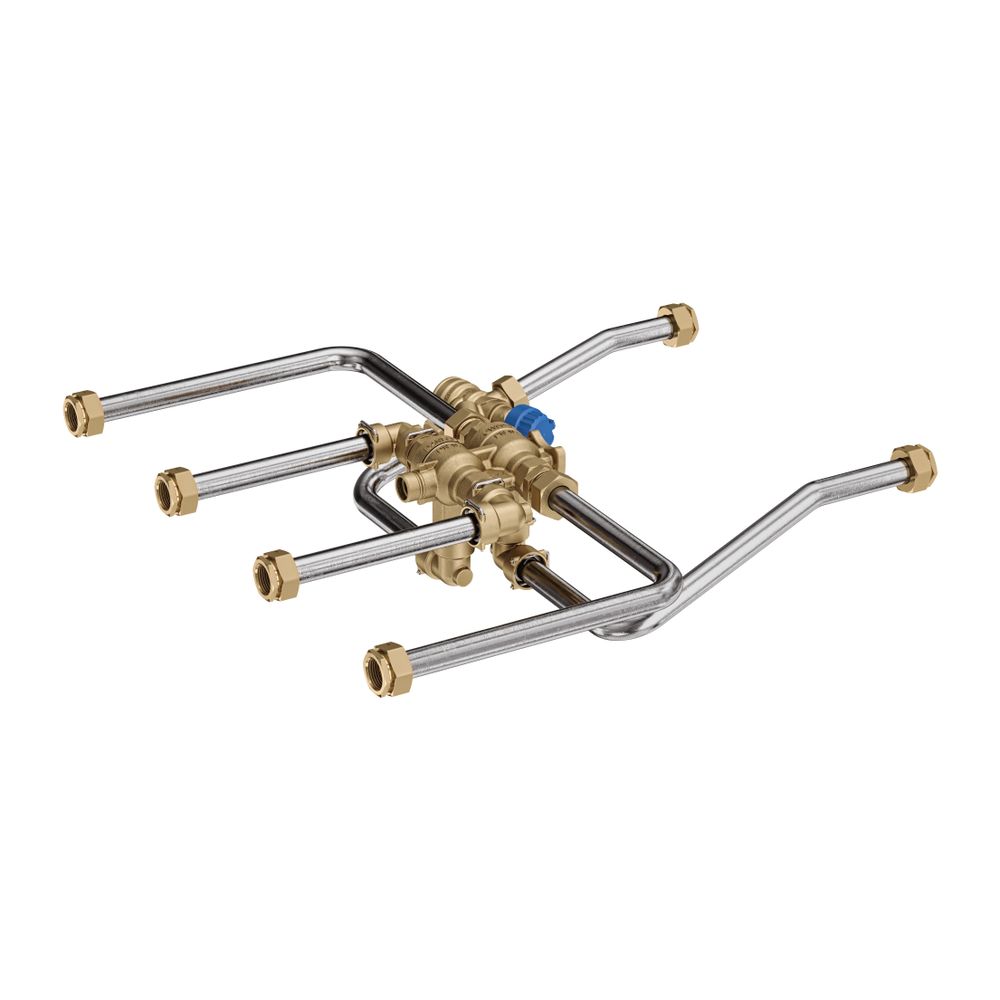

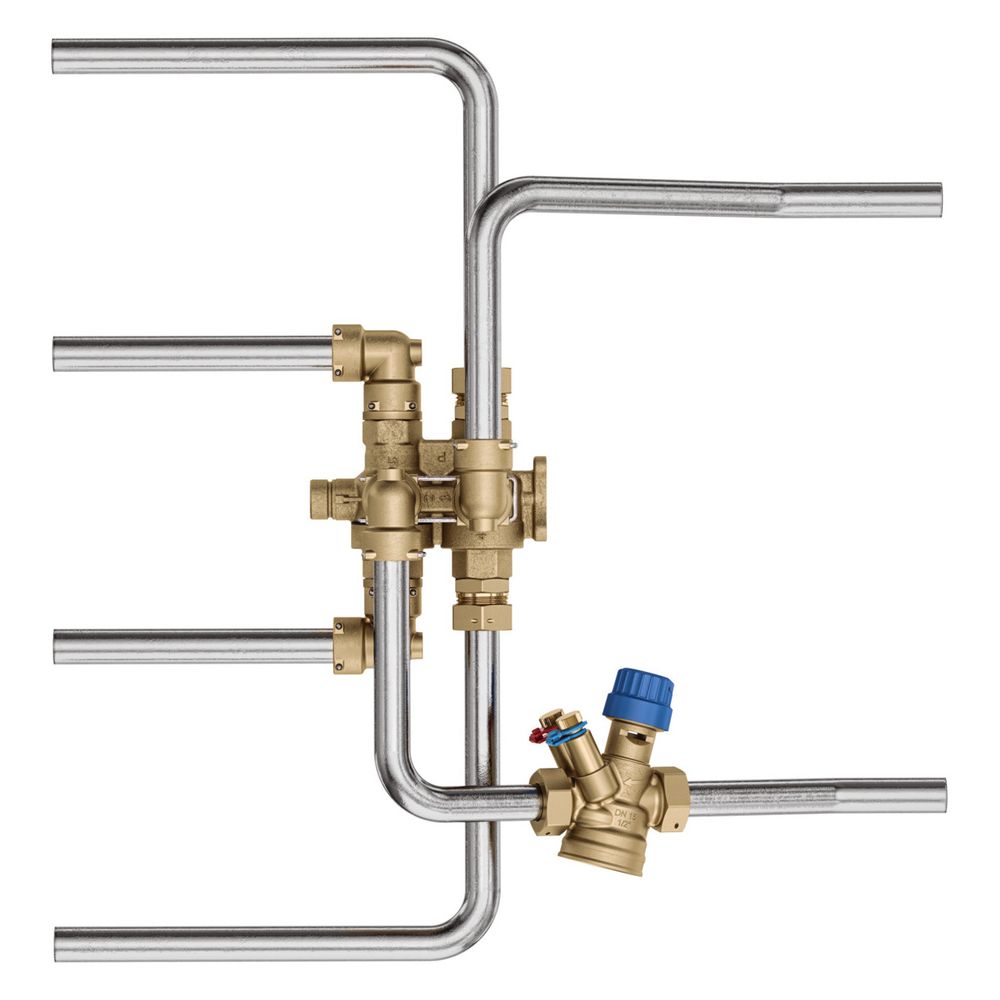

Danfoss Ventil-Baugruppe AB-QM 4.0 ChangeOver6 Flexo, 65-650 l/h, DN 15 x Rp 1/2", 003Z1561

Der Danfoss AB-QM 4.0 ChangeOver6 Flexo DN15 ist ein kompaktes Anschluss-Set, das ein 6-Wege-Ventil mit einem druckunabhängigen Abgleich- und Regelventil (PICV) AB-QM 4.0 kombiniert. Dieses System ist für 4-Rohr-Changeover-Anwendungen in Heiz- und Kühldecken oder Decken-Heiz-/Kühlkonvektoren konzipiert. Es ermöglicht eine präzise Durchflussregelung und schaltet effizient zwischen Heiz- und Kühlbetrieb um. Mit einer Nennweite von DN15 und einem Durchflussbereich von 65 bis 650 l/h bietet es flexible Anschlussmöglichkeiten über Rp 1/2 Zoll.

Wie unterstützt das Danfoss AB-QM 4.0 ChangeOver6 Flexo die Installation?

Das Anschluss-Set ist vormontiert und ermöglicht dadurch eine zeitsparende und einfache Installation. Die kompakte Bauweise mit einer maximalen Einbauhöhe von 125 mm sorgt für eine platzsparende Montage. Die Click-Fit Verbindungen erleichtern die Demontage und den Service. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Welche Funktionen bietet das AB-QM 4.0 Ventil für die Durchflussregelung?

Das AB-QM 4.0 Ventil ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit einer Durchflussbegrenzungsfunktion und einer linearen Regelcharakteristik. Es bietet ein Regelverhältnis von 1:1000 und eine modulierende Regelung unter 1 % des eingestellten Durchflusses, unabhängig von der Voreinstellung. Die Voreinstellung ist im Bereich von 10 bis 100 % möglich und erfolgt über eine prozentuale Skala. Die Ventilautorität beträgt 1, was eine präzise und stabile Regelung sicherstellt. Der Mindestdifferenzdruck beträgt 16 kPa und der maximale Differenzdruck 6 bar. Der Schließdruck liegt bei 16 bar.

Wie funktioniert das ChangeOver6-Ventil im System?

Das 6-Wege-Umschaltventil CO6 verhindert Querströmungen zwischen Heiz- und Kühlkreislauf und schaltet in der Mittelstellung ab. Es ermöglicht die Umschaltung zwischen Heizung und Kühlung in einem 4-Rohr-System. Das Ventil hat einen Kvs-Wert von 2,4 m³/h und ist für eine maximale Differenzdruckbelastung von 7,3 kPa bei 650 l/h ausgelegt. Der Schließdruck beträgt 8 bar.

Wie trägt das System zur Energieeffizienz bei?

Die druckunabhängige Durchflussregelung des AB-QM 4.0 sorgt für verbesserten Raumkomfort und optimale Regeleigenschaften, was zu einer effizienten Energieübertragung und reduzierten Pumpkosten führt.

Welche Service- und Wartungsmöglichkeiten bestehen?

Das Danfoss AB-QM 4.0 ChangeOver6 Flexo ist auf einfache Wartung ausgelegt. Sowohl das CO6- als auch das AB-QM-Ventil sind austauschbar. Die integrierten Prüfnippel ermöglichen eine präzise Durchflussmessung. Die Click-Fit Verbindungen erleichtern zudem die Demontage für Servicearbeiten.

Technische Daten

• Nennweite: DN15
• Anschluss: Rp 1/2"
• Durchflussbereich: 65 - 650 l/h
• Druckstufe: PN 16
• Max. Einbauhöhe: 125 mm
• Temperaturbereich (Baugruppe): 0 °C bis +90 °C
• Temperaturbereich (AB-QM Ventil): -10 °C bis +95 °C
• Max. Differenzdruck (AB-QM): 6 bar
• Kvs-Wert (CO6): 2,4 m³/h
• Werkstoff: DZR-Messing (entzinkungsfrei)

Das Danfoss AB-QM 4.0 ChangeOver6 Flexo DN15 bietet eine flexible und effiziente Lösung für die Regelung von Heiz- und Kühlsystemen in 4-Rohr-Changeover-Anlagen. Mit präziser Durchflussregelung im Bereich von 65 bis 650 l/h und der flexiblen Installation über Rp 1/2 Zoll Anschlüsse stellt es eine optimale Wahl für Anwendungen in Heiz- und Kühldecken sowie FanCoils dar. Die robuste Bauweise aus DZR-Messing und die einfache Wartung sichern einen langlebigen Betrieb.
