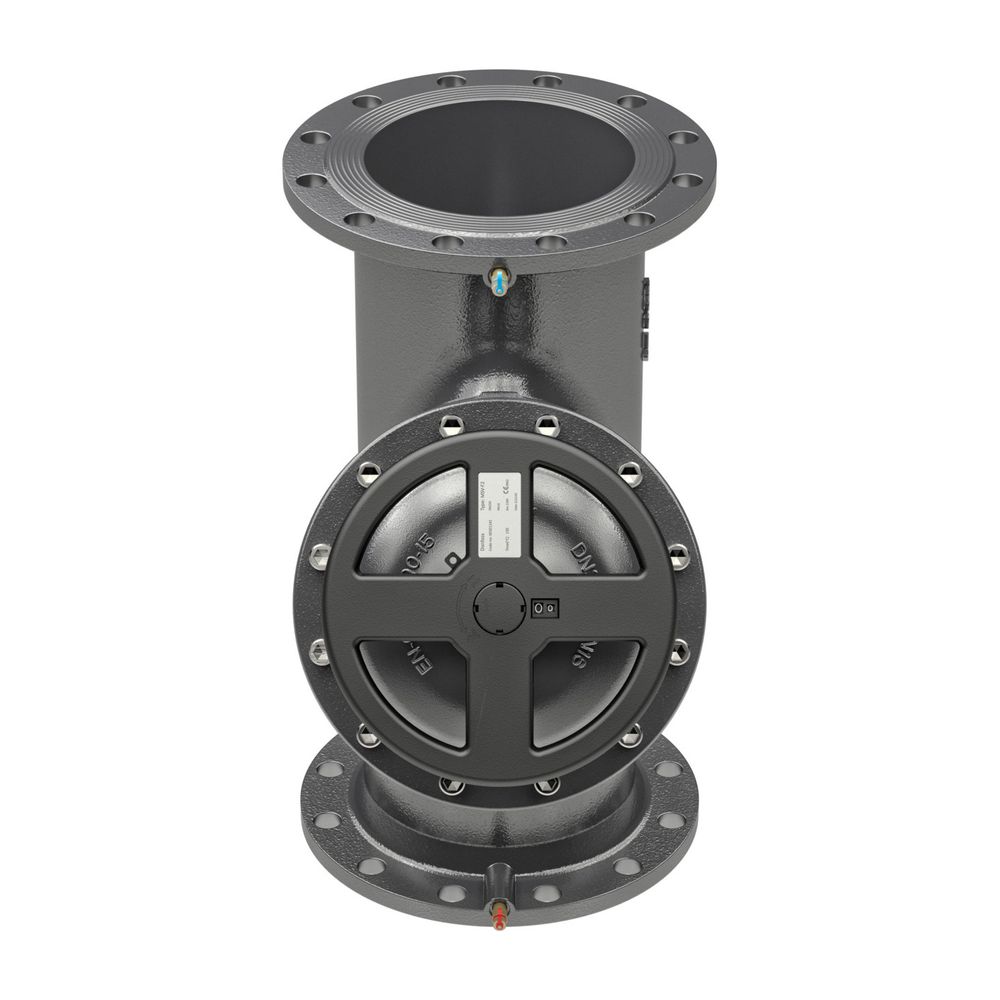

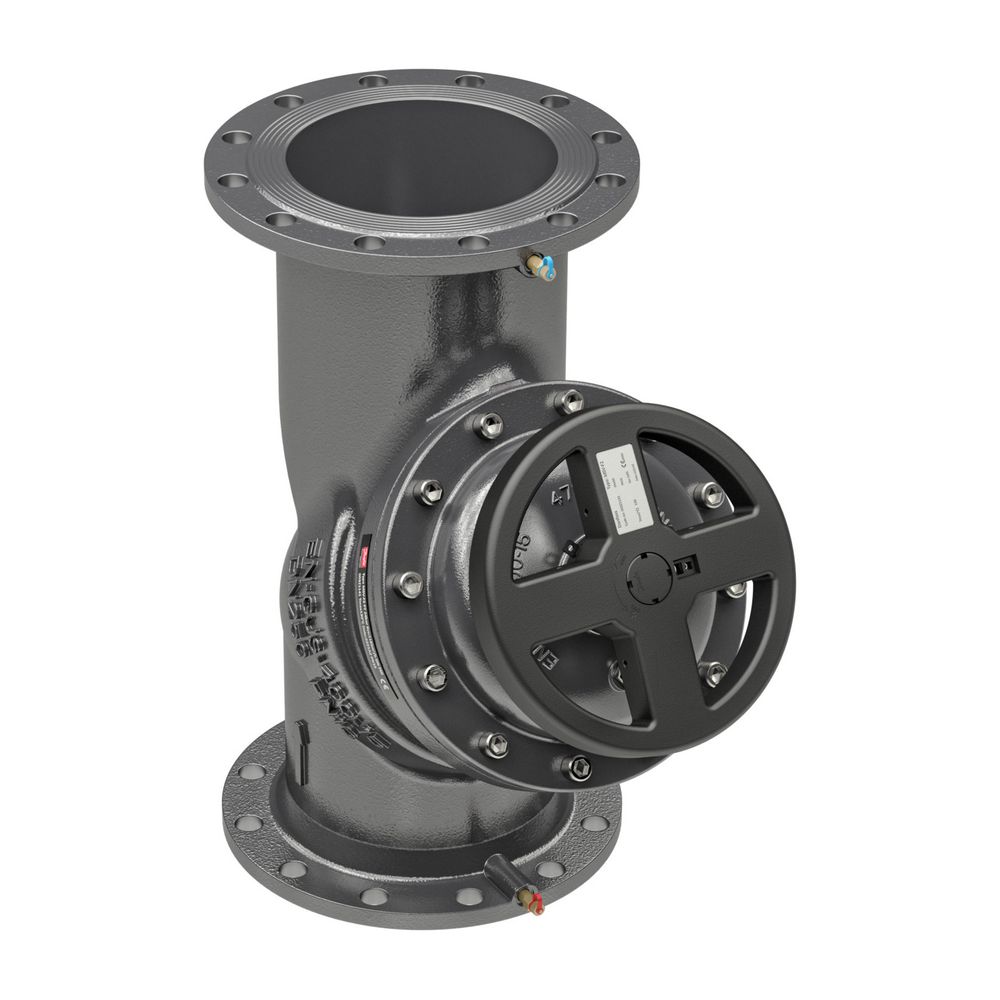

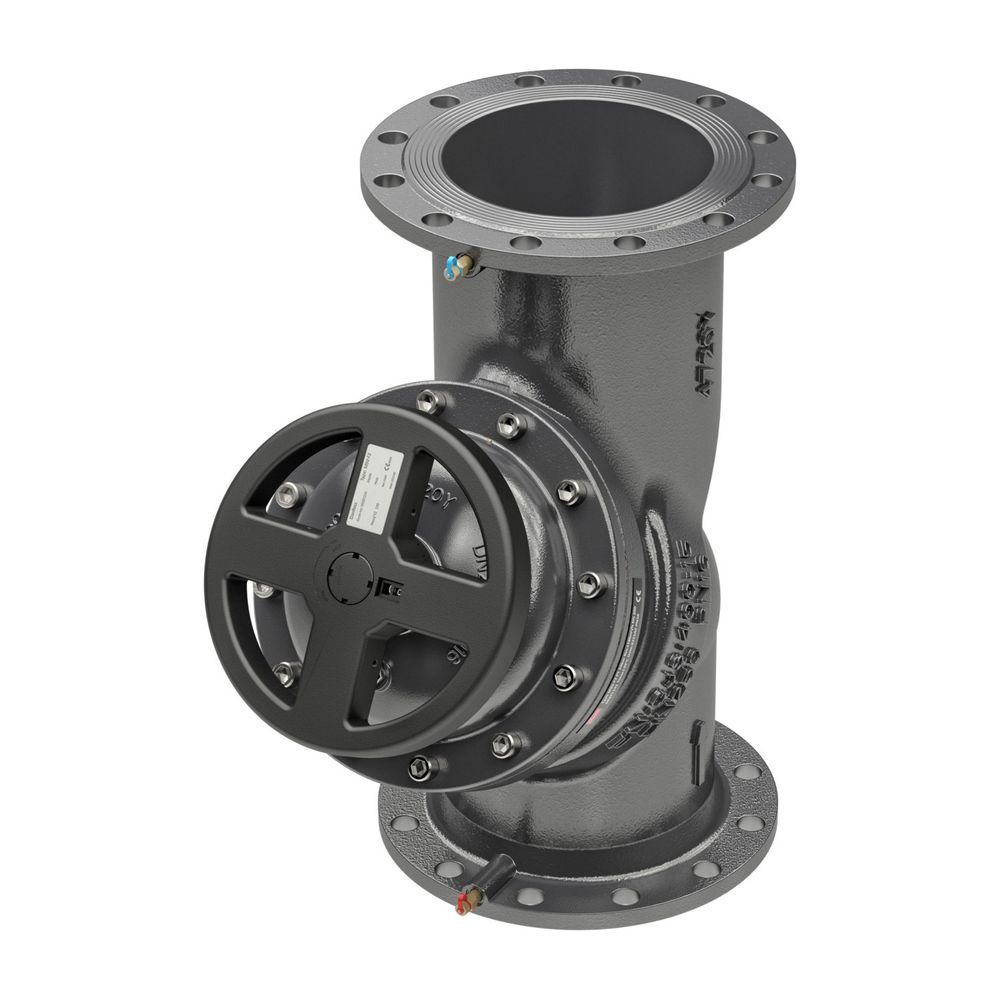

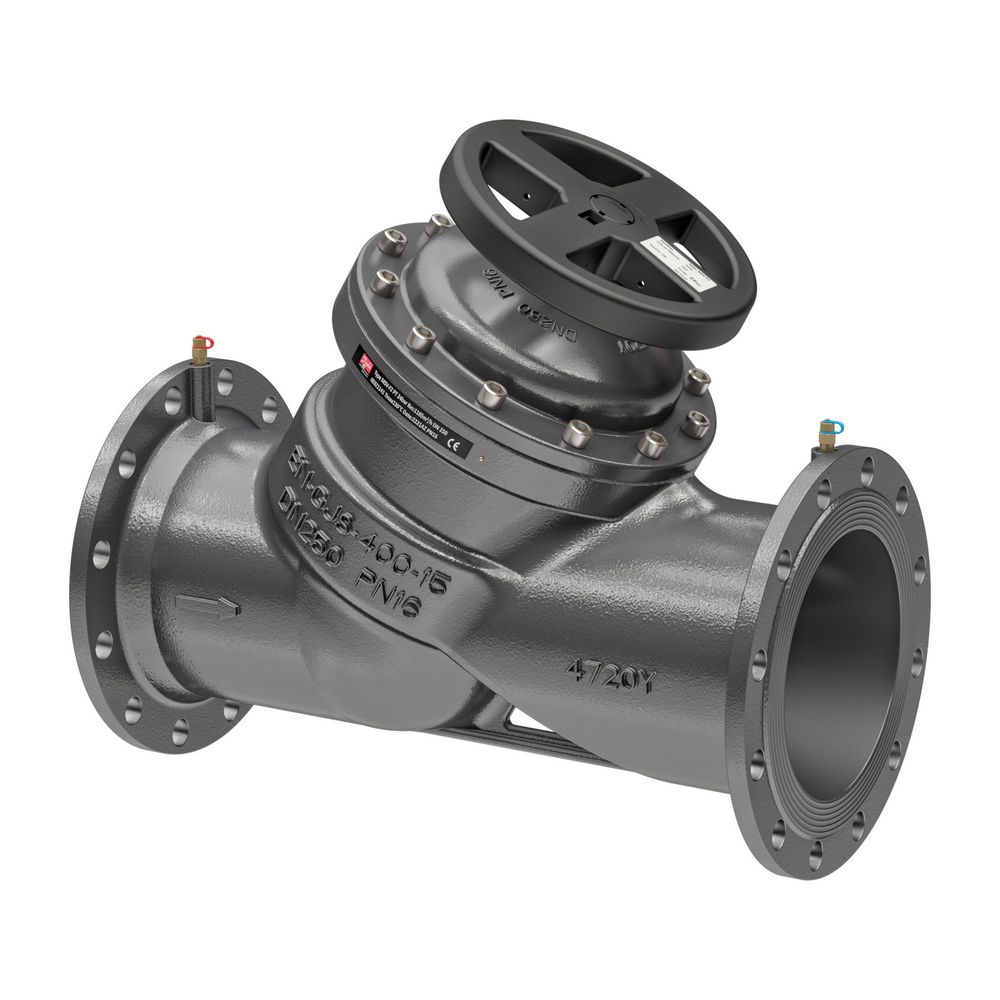

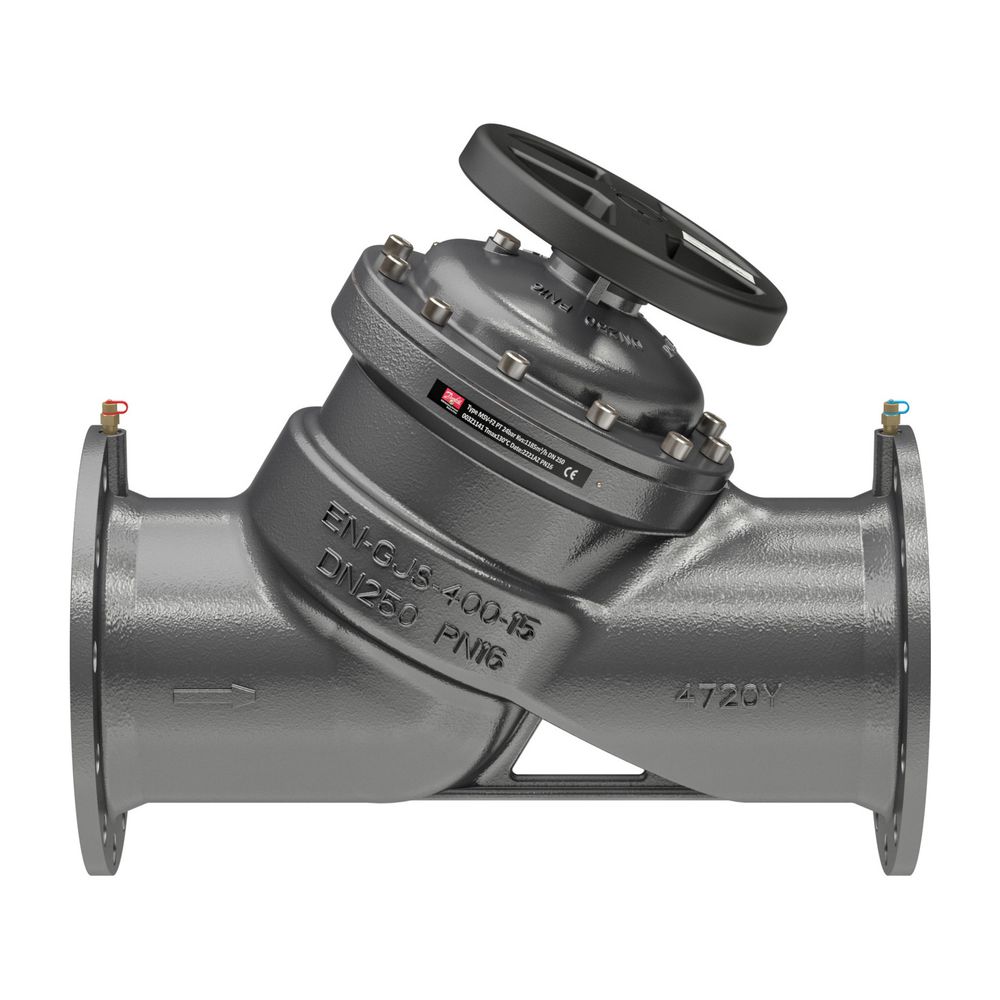

Danfoss Strangregulier- und Messventil MSV-F2, DN 400, mit Messnippel, PN 25, Flansch, Kvs 3.516m3/h

Das Danfoss Strangregulier- und Messventil MSV-F2 400 ist ein manuelles Flanschventil, das speziell für den präzisen Abgleich des Durchflusses in Heiz- und Kühlanlagen entwickelt wurde. Ausgestattet mit Messnippeln und einer Druckstufe von PN 25, ermöglicht es eine zuverlässige Durchflussregelung und Messung in Rohrleitungen mit einer Nennweite von DN 400.

Wofür wird das Danfoss MSV-F2 eingesetzt?

Das Danfoss MSV-F2 Strangregulier- und Messventil dient der exakten Einregulierung der Durchflussmenge in Heizungs- und Kühlanlagen. Es ermöglicht einen hydraulischen Abgleich, um eine optimale Systemleistung und Energieeffizienz zu fördern. Die flexible Konstruktion erlaubt die Montage sowohl in der Vorlauf- als auch in der Rücklaufleitung, was die Anpassungsfähigkeit an verschiedene Anlagenkonfigurationen erhöht.

Welche Merkmale zeichnen das MSV-F2 aus?

Das MSV-F2 Ventil ist serienmäßig mit einer Positionsanzeige und einem Ventilhubbegrenzer ausgestattet, der im Handrad integriert ist. Dies ermöglicht eine Feinregulierung mit visueller Kontrolle und eine nichtsteigende Spindel. Die gewählte Einstellung kann blockiert werden, um unbeabsichtigte Änderungen zu verhindern. Die Ventileigenschaften können zudem mit den Messgeräten PFM 1000 oder PFM 100 eingestellt werden. Das Ventil ist asbestfrei und verfügt über eine Absperrfunktion.

Welche technischen Spezifikationen bietet das Ventil?

Das Ventilgehäuse und das Oberteil bestehen aus dem robusten Werkstoff EN-GJS 400-15 (GGG40). Das Danfoss MSV-F2 ist für eine Druckstufe von PN 25 ausgelegt und verfügt über Flanschanschlüsse gemäß DIN EN 1092-2. Die Nennweite des hier beschriebenen Modells beträgt DN 400. Es ist für Medientemperaturen von –10 °C bis 150 °C geeignet. Der Kvs-Wert des Ventils liegt bei 3516 m³/h, was eine hohe Durchflusskapazität ermöglicht.

Technische Daten

• Nennweite: DN 400
• Druckstufe: PN 25
• Anschluss: Flansch nach DIN EN 1092-2
• Kvs-Wert: 3516 m³/h
• Medientemperatur: –10 °C bis 150 °C
• Werkstoff Ventilgehäuse/Oberteil: EN-GJS 400-15 (GGG40)
• Montage: Vor- oder Rücklaufleitung
• Funktion: Strangregulierung, Messung, Absperrung
• Ausstattung: Positionsanzeige, Hubbegrenzer, Messnippel

Das Danfoss Strangregulier- und Messventil MSV-F2 400 bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich in Heizungs- und Kühlanlagen. Mit seiner robusten Bauweise aus EN-GJS 400-15 (GGG40), der hohen Druckstufe PN 25 und einem Kvs-Wert von 3516 m³/h stellt es eine langlebige Komponente für die effiziente Steuerung von Durchflüssen dar. Die integrierte Positionsanzeige und die blockierbare Einstellung erleichtern die Inbetriebnahme und den Betrieb.
