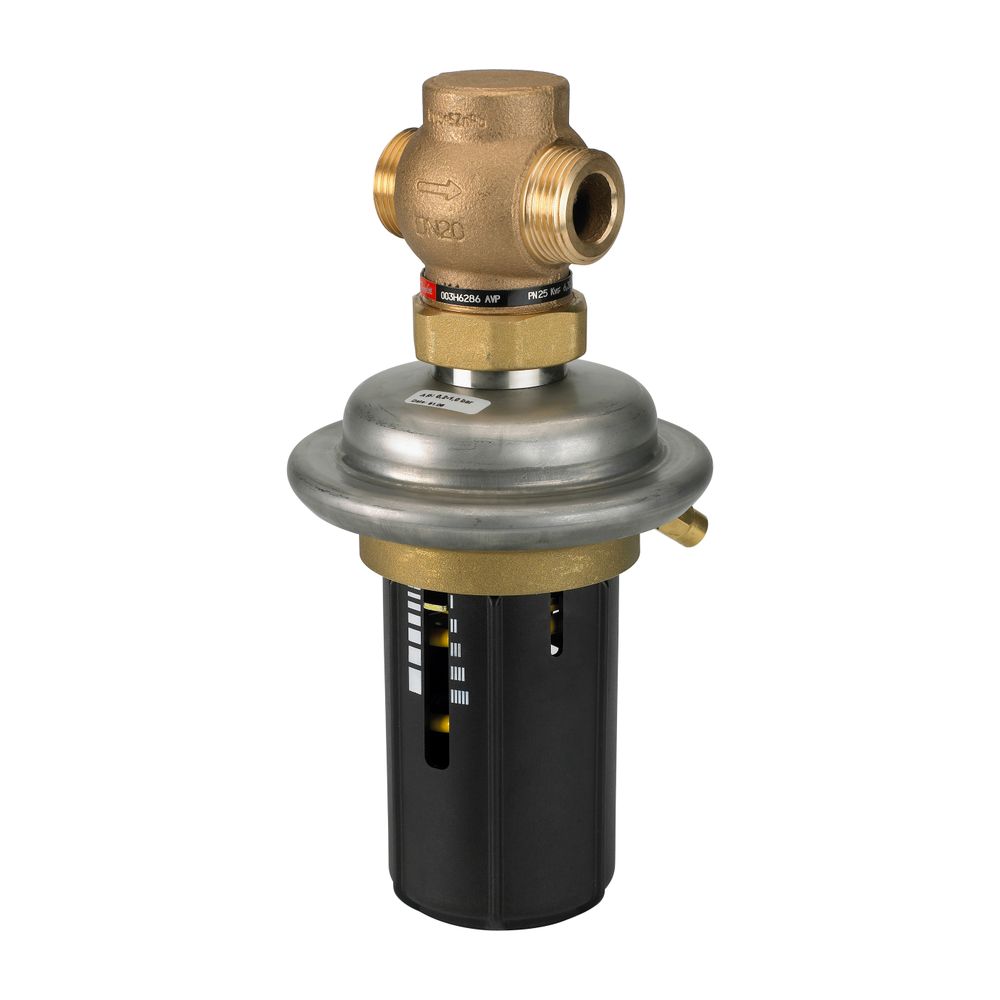

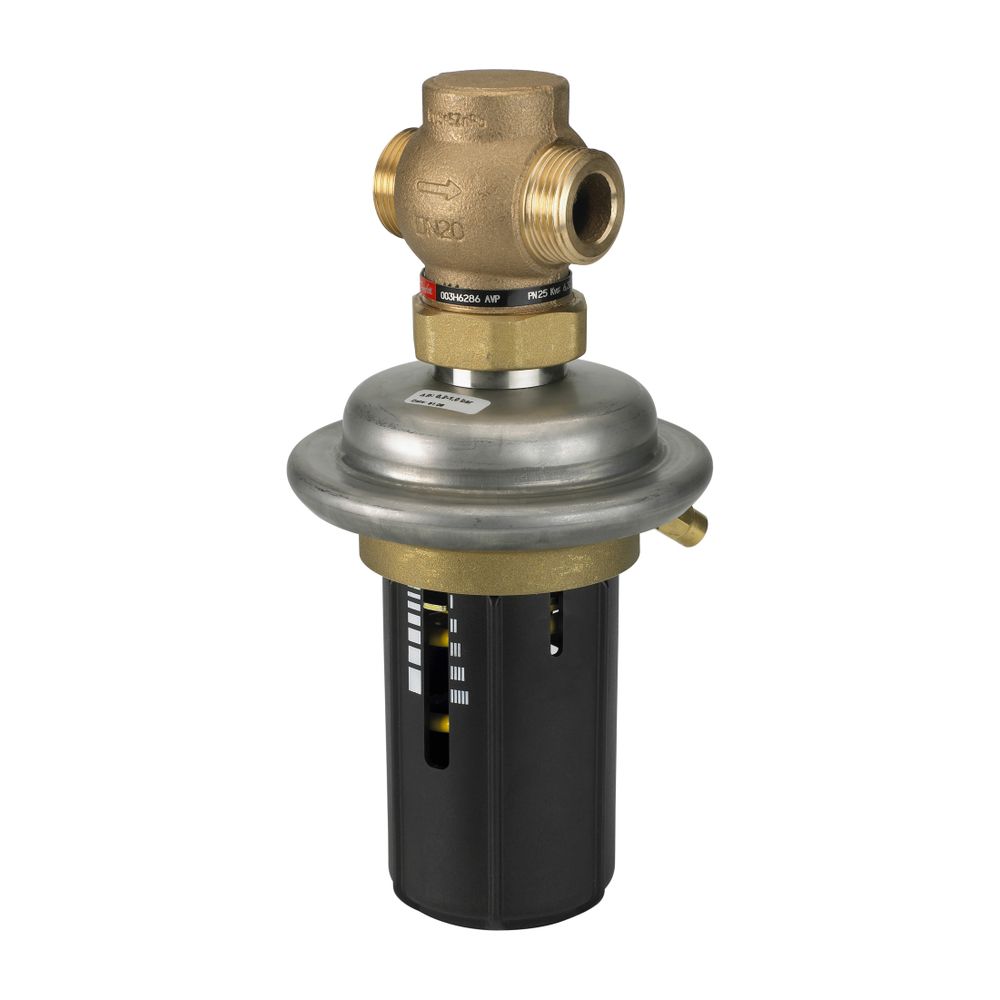

Danfoss Differenzdruckregler AVP, Rücklauf, DN 15, Kvs 1,0m3/h, 0,3-2 bar, PN 25, G 3/4" Außengewinde, 003H6292

Der Danfoss Differenzdruckregler AVP 15 RL ist ein selbsttätiges und druckentlastetes Ventil, das vorwiegend in Fernwärmeanlagen eingesetzt wird. Mit einer Nennweite von DN 15, einem Kvs-Wert von 1,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar ermöglicht dieses Gerät eine präzise Steuerung. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und wird mit einem Außengewindeanschluss G 3/4 A geliefert, ausgelegt für einen Nenndruck von PN 25.

Wie funktioniert der Danfoss Differenzdruckregler AVP 15 RL?

Der AVP 15 RL arbeitet als selbsttätiger Differenzdruckregler, der bei steigendem Differenzdruck schließt. Er besteht aus einem Regelventil, einem Antrieb mit Stellmembrane und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Diese Konstruktion sorgt für eine zuverlässige und präzise Regelung des Differenzdrucks in den Systemen. Das Ventil ist druckentlastet, was die Regelgenauigkeit weiter verbessert.

Für welche Medien und Anwendungen ist der AVP 15 RL geeignet?

Dieser Differenzdruckregler ist primär für den Einsatz in Fernwärmeanlagen konzipiert. Er kann mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Anteil von bis zu 30 % betrieben werden. Der zulässige Temperaturbereich für das Medium liegt dabei zwischen 2 °C und 150 °C, was eine breite Anwendung in Heiz- und Kühlkreisläufen ermöglicht. Der Einbau des Reglers erfolgt in den Rücklauf des Systems.

Welche Materialien werden im AVP 15 RL verwendet?

Das Ventilgehäuse des Reglers besteht aus robustem Rotguss CuZn36Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, während der Ventilkegel aus Messing CuZn40Pb2 besteht. Eine EPDM-Dichtung am Kegel und eine Membran aus EPDM im Stellantrieb, der selbst aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt ist, stellen die Dichtheit und Langlebigkeit sicher.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 1,0 m³/h
• Differenzdruck-Einstellbereich: 0,3 - 2,0 bar
• Anschluss: Außengewinde G 3/4 A
• Nenndruck: PN 25
• Max. Differenzdruck: 20 bar
• Temperaturbereich: 2 - 150 °C
• Bauhöhe: 177 mm
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571

Der Danfoss Differenzdruckregler AVP 15 RL bietet eine präzise und zuverlässige Lösung für die Differenzdruckregelung in Fernwärme- und Heiz-/Kühlsystemen. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einem präzisen Einstellbereich von 0,3 bis 2,0 bar und einem Kvs-Wert von 1,0 m³/h, ermöglicht eine effiziente und langlebige Funktion bei Medientemperaturen von 2 °C bis 150 °C.
