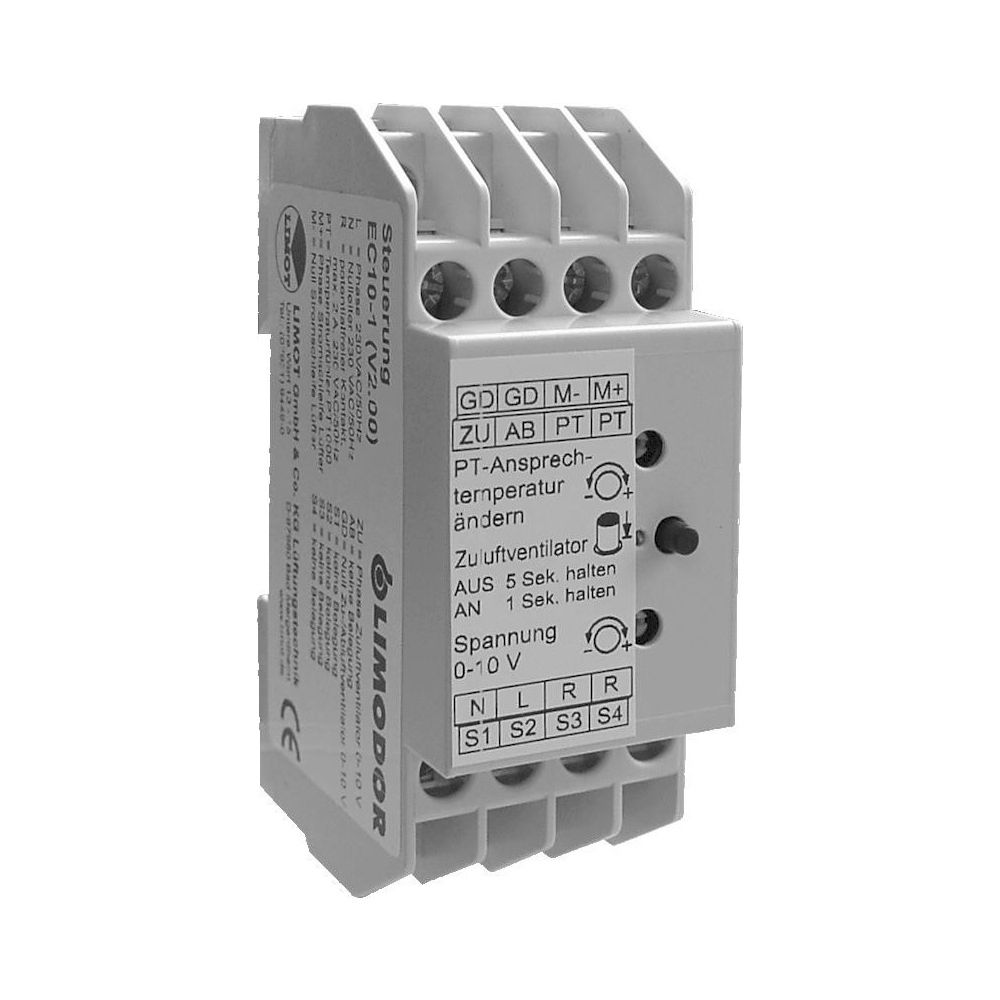

Limodor Steuerung AC/EC10-2, 230V/50Hz, 92x36x62mm, IP 20
Die Steuerung AC/EC10-2 ermöglicht die präzise Ansteuerung von EC-Motoren, wie sie beispielsweise in Ventilatorboxen der EC-Serie zum Einsatz kommen. Das Gerät ist für die Montage auf einer 35 mm Hut-Profilschiene im Schaltschrank konzipiert und bietet eine flexible Spannungsregelung für Lüftungssysteme.
Funktionsweise und Steuerung
Die Steuerung stellt zwei parallele Ausgänge bereit, deren Spannung über die Klemmenbelegung der Eingänge S1 bis S4 in vier Stufen zwischen 3,5 und 9,5 VDC gewählt werden kann. Dabei greifen festgelegte Vorrangstufen, wobei der Eingang S1 die höchste Priorität mit 9,5 VDC besitzt. Die Ausgangsspannung lässt sich zusätzlich um +/- 10 % feinjustieren. Über eine manuelle Tasterfunktion können angeschlossene Ventilatoren bedarfsgerecht zu- oder abgeschaltet werden.
Erweiterte Anschlussmöglichkeiten
Zur Integration in komplexe Anlagen verfügt das Modul über einen Fühlereingang für PT 1000 Sensoren. Sobald eine Ausgangsspannung anliegt, wird ein potenzialfreier Ausgang freigeschaltet. Dieser eignet sich zur Ansteuerung externer Komponenten, wie etwa einer regelbaren Zusatzheizung, wobei die maximale Schaltleistung von 2,0 A zu beachten ist.
Technische Daten
- Betriebsspannung: 230 VAC / 50 Hz
- Ausgangsspannung: 3,5 / 5,5 / 7,5 / 9,5 VDC
- Leistungsaufnahme: ca. 1 VA
- Schutzart: IP 20
- Umgebungstemperatur: -20 bis +50 °C
- Abmaße (LxBxH): 92 x 36 x 62 mm
- Montage: Hut-Profilschiene 35 mm
- Fühlereingang: PT 1000
- Externer Ausgang: potenzialfrei, max. 2,0 A
Die kompakte Steuerung überzeugt durch ihre zuverlässige Regelung von EC-Motoren und die einfache Integration in Schaltschränke. Mit einer Betriebsspannung von 230 VAC und der variablen Ausgangsspannung von bis zu 9,5 VDC bietet sie eine flexible Lösung für die Steuerung von Zuluftventilatoren und externen Heizkomponenten. Die robuste Bauweise mit Schutzart IP 20 und der weite Temperaturbereich von -20 bis +50 °C ermöglichen einen sicheren Betrieb in unterschiedlichen technischen Umgebungen.
Technische Daten
| Hersteller | Limodor |
| Abmaß (LxBxH) | 92x36x62 |
| Artikelnummer | LIMODOR-99331 |
| Ausgangsspannung | 3,5/5,5/7,5/9,5 VDC |
| Betriebsspannung | 230VAC/50 Hz |
| EAN-13 | 4043828993310 |
| Eingangsspannung S1-S4 | 230VAC/50 Hz |
| Ext Ausgang | potenzialfrei, 230VAC/50Hz |
| Externer Ausgang | potenzialfrei, 230 VAC/50 Hz, max. 2,0 A |
| Fühlerausgang | Zweileiter, PT 1000 |
| Gehäuseabmaße (LxBxH) | 92x36x62 |
| Gewicht | 0,1 kg |
| Leistungsaufnahme | ca. 1VA |
| Montage | Hut-Profilschiene 35 |
| Montageort | Schaltschrank |
| Schutzart | IP 20 |
| Umgebungstemperatur | -20 bis +50 °C |
