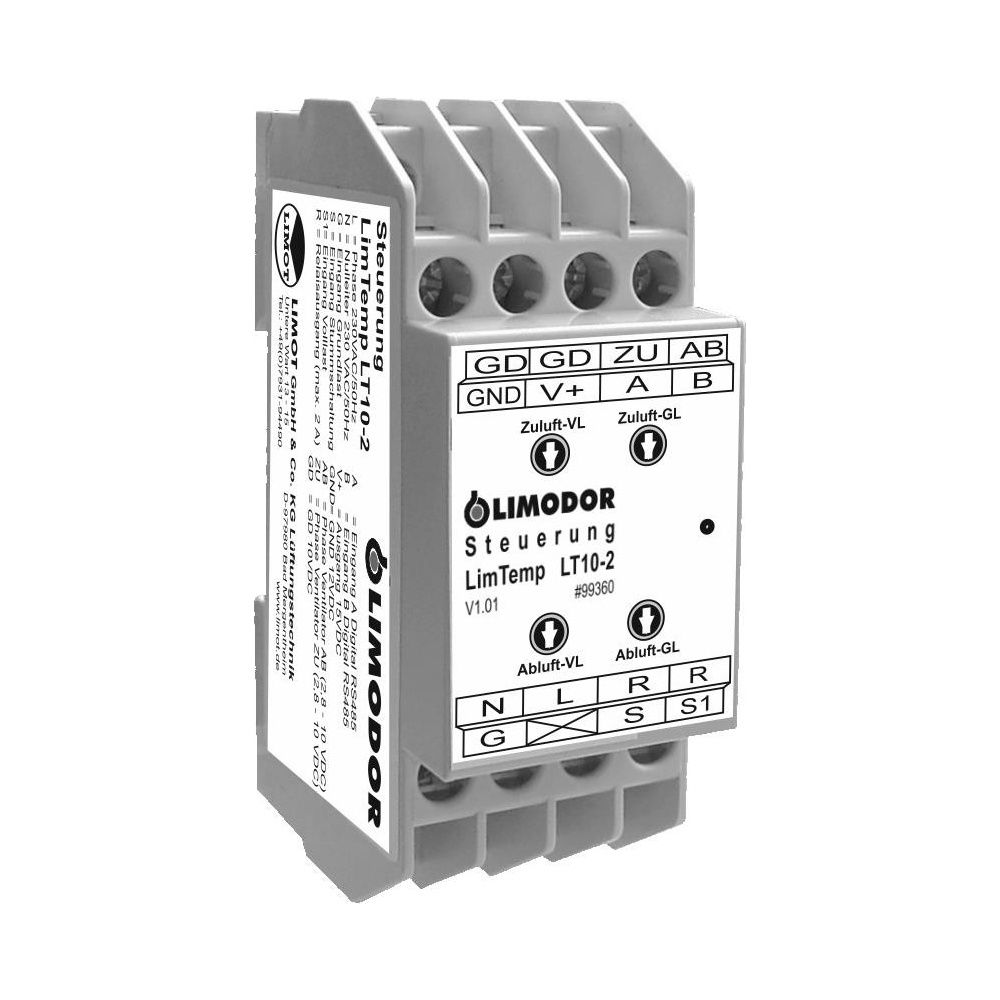

Limodor Steuerung AIRBASE Plus/Temp LimTemp LT10-2, 90x36x57mm, 230V, IP20
Die Steuerung AIRBASE Plus/Temp (LimTemp LT10-2) ermöglicht eine temperaturgeführte Regelung von Lüftungssystemen. Das Modul wertet Innen- und Außentemperaturen aus, um Ventilatoren bedarfsgerecht über zwei regelbare 0-10 VDC Ausgänge anzusteuern. Die Montage erfolgt platzsparend auf einer 35 mm Hut-Profilschiene im Schaltschrank.
Funktionsweise und Steuerung
Die Steuerung bietet flexible Betriebsmodi durch getrennte 230 VAC Eingänge für Grund- und Volllastbetrieb sowie eine Stummschaltung. Diese Eingänge sind mit Vorrangstufen belegt, um eine priorisierte Lüftungssteuerung sicherzustellen. Die Ausgangsspannung für den Grundlastbetrieb lässt sich über ein Potentiometer anpassen. Ein potenzialfreier Ausgangskontakt schaltet bei Aktivierung des DC-Ausgangs, während LEDs den aktuellen Schaltzustand sowie Störmeldungen direkt am Gerät signalisieren.
Installation und Kompatibilität
Das Gerät ist für den Einsatz in Schaltschränken konzipiert und erfüllt die Schutzklasse IP20. Für die Temperaturerfassung ist der Anschluss von bis zu 16 Innen- und einem Außen-Messumformer der Serie FTM vorgesehen. Die digitale Kommunikation erfolgt über eine RS485-Schnittstelle, wobei die Spannungsversorgung über 230 VAC bei 50 Hz erfolgt.
Durch die intelligente Verknüpfung von Temperaturdaten und variablen Steuersignalen optimiert dieses Modul den Betrieb von Lüftungsgeräten. Mit einer maximalen Leistungsaufnahme von 1,5 W und einem Standby-Verbrauch von unter 0,6 W arbeitet die Steuerung energieeffizient. Die Auslegung für Umgebungstemperaturen von -5 °C bis +45 °C sowie die präzise Regelbarkeit der 0-10 VDC Ausgänge machen sie zur Lösung für anspruchsvolle Lüftungsanwendungen.
Technische Daten
- Abmaße (HxBxT): 90x36x57 mm
- Versorgungsspannung: 230 VAC/50 Hz
- Ausgangsspannung Ventilator: 3 bis 10 VDC
- Leistungsaufnahme: max. 1,5 W
- Leistungsaufnahme (Standby): < 0,6 W
- Schutzklasse: IP20
- Zulässige Umgebungstemperatur: -5 bis +45 °C
- Differenzschaltwert: 4 Kelvin
- Schaltwertgrenze: +10 °C
- Montageart: Hut-Profilschiene 35 mm
Technische Daten
| Hersteller | Limodor |
| Abmaße (HxBxT) | 90x36x57 |
| Artikelnummer | LIMODOR-99360 |
| Ausgangsspannung Messumformer | 15 VDC |
| Ausgangsspannung Ventilator | 3 bis 10 VDC (regelbar) |
| AusgangsspMessumformer | 15 VDC |
| AusgangsspVent | 0-10 VDC (regelbar) |
| Differenzschaltwert | 4 Kelvin |
| EAN-13 | 4043828993600 |
| Gewicht | 0,1 kg |
| Leistungsaufnahme | max. 1,5 W |
| Leistungsaufnahme (Standby) | < 0,6 |
| Max Anzahl Messumformer Außen | 1 |
| Max Anzahl Messumformer Innen | 16 |
| Messeingang (Digital) | RS485 |
| Montageart | Hut-Profilschiene 35 |
| Montageort | Schaltschrank |
| Schaltwertgrenze | +10 °C |
| Schutzklasse | IP20 |
| Steuereingang | 230 VAC/50 Hz |
| Steuereingang (potenzialgebunden) | 230 VAC/50 Hz |
| Stromaufnahme | max. 10 mA |
| Version | 3.02 |
| Versorgungsspannung | 230 VAC/50 Hz |
| Zulässige Umgebungstemperatur | -5° bis +45°C |
