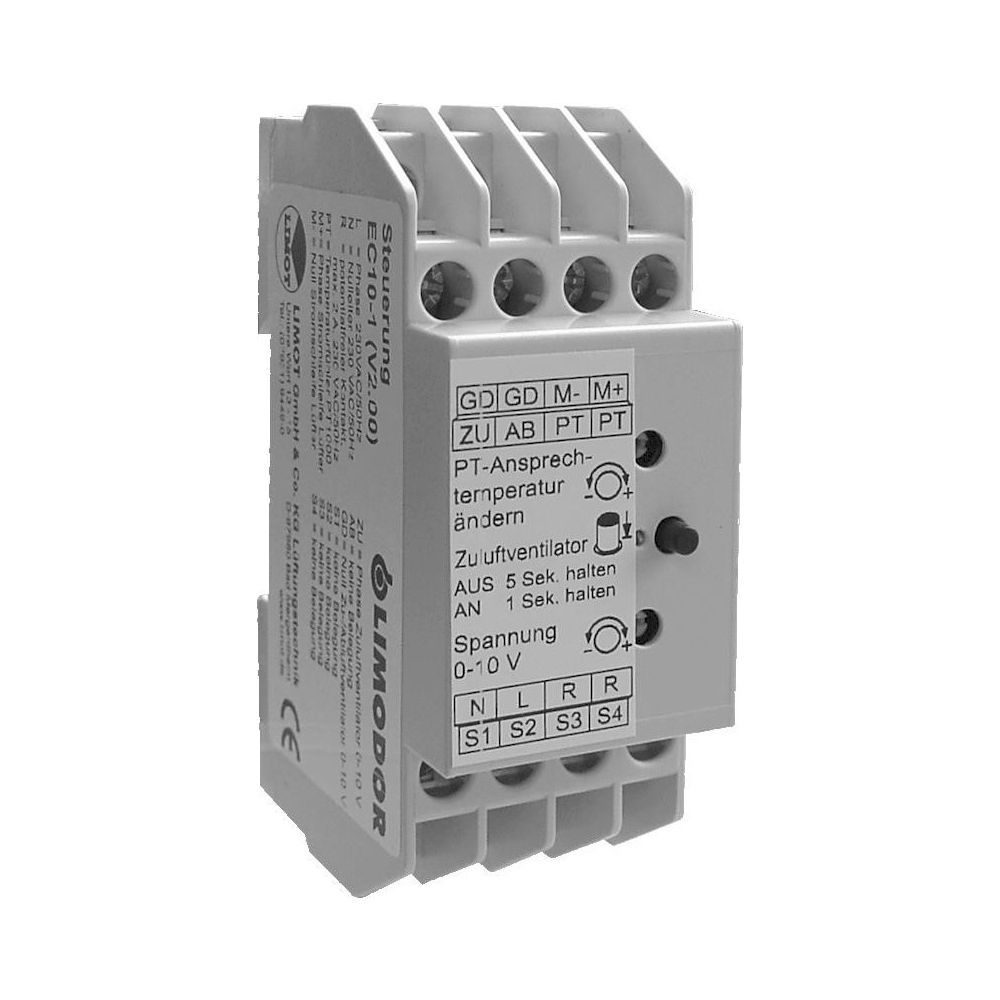

Limodor Steuerung EC10-1, 92x36x62mm, 230V/50Hz, IP 20

Die Steuerung EC10-1 ist für das air cleanSystem 180 konzipiert und ermöglicht die präzise Regelung von Lüftungskomponenten. Das Modul wertet Eingangssignale von bis zu drei Lüftungsgeräten aus und ist für die Montage auf einer 35 mm Hut-Profilschiene im Schaltschrank vorgesehen.

Funktionsweise und Signalverarbeitung

Die Steuerung stellt eine Ausgangsspannung von maximal 10 VDC bereit, die im Bereich von +/- 10 Prozent einstellbar ist. Über eine manuelle Tasterfunktion lässt sich diese Spannung bedarfsgerecht zu- oder abschalten. Ein integrierter PT1000-Fühlereingang ermöglicht die Temperaturerfassung. Bei aktiver Ausgangsspannung wird ein potenzialfreier Ausgang freigeschaltet, der beispielsweise zur Ansteuerung einer externen, regelbaren Zusatzheizung unter Berücksichtigung der Schaltleistung genutzt werden kann.

Montage und Betrieb

Das Gehäuse mit den Maßen 92x36x62 mm ist für den Einsatz in Schaltschränken optimiert und entspricht der Schutzart IP 20. Die Betriebsspannung beträgt 230 VAC bei 50 Hz, während die Leistungsaufnahme bei etwa 1 VA liegt. Das Gerät ist für einen Umgebungstemperaturbereich von -20 bis +50 °C ausgelegt.

Durch die Kombination aus präziser Signalverarbeitung und der flexiblen Ansteuerung von Ventilatorboxen oder Zusatzheizungen stellt dieses Modul eine effiziente Lösung für das air cleanSystem dar. Mit einer Ausgangsspannung von bis zu 10 VDC und dem PT1000-Fühlereingang bietet die Steuerung eine zuverlässige Basis für die bedarfsgerechte Regelung der Lüftungstechnik bei einer Leistungsaufnahme von lediglich 1 VA.

Technische Daten

• Betriebsspannung: 230 VAC / 50 Hz
• Ausgangsspannung: max. 10 VDC
• Leistungsaufnahme: ca. 1 VA
• Schutzart: IP 20
• Umgebungstemperatur: -20 bis +50 °C
• Montageart: Hut-Profilschiene 35 mm
• Abmaße (LxBxH): 92x36x62 mm
• Fühlereingang: PT 1000
• Externer Ausgang: potenzialfrei, 230 VAC / 50 Hz, max. 2,0 A
